第1部 基本篇 第4章 生产程序制作 4-214 4-5-6 帮助 No. 帮助组 说明 1 KE2000 帮助 显示 KE2000 系列的帮助文件。 2 关于程序 显示各文件的版本。 4-5-6-1 KE2000 帮助 从菜单栏中选择“帮助”/ “ KE2000 ”，显示 KE2000 系列用的帮助文件。 图 4.5.6.1-1 帮助菜单显示例 4-5-6-2 关于程序 从菜单栏中选择“帮助”/ “关于程序”，则可以显示各文件的版本。…
第1部 基本篇 第4章 生产程序制作
4-213
4-5-5 打印
选择“文件”/“打印”，从“程序数据”、“吸嘴设置”、“生产信息”、“优化”中选择
要打印的项目。
优化时需要进一步选择“选项”、“供应数”。
图 4.5.6.1 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式
(txt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图象数据>的打印。
图 4.5.6.2 程序数据打印菜单
●“吸嘴分配”：打印吸嘴的分配状态。
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通
过按钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/供给数”：打印优化选项的“元件供给数”。
第1部 基本篇 第4章 生产程序制作
4-214
4-5-6 帮助
No.
帮助组 说明
1 KE2000 帮助 显示 KE2000 系列的帮助文件。
2 关于程序 显示各文件的版本。
4-5-6-1 KE2000 帮助
从菜单栏中选择“帮助”/“KE2000”，显示KE2000系列用的帮助文件。
图 4.5.6.1-1 帮助菜单显示例
4-5-6-2 关于程序
从菜单栏中选择“帮助”/“关于程序”，则可以显示各文件的版本。
图 4.5.6.2-1 版本显示例
第1部 基本篇 第4章 生产程序制作
4-215
4-5-7 程序编辑的结束

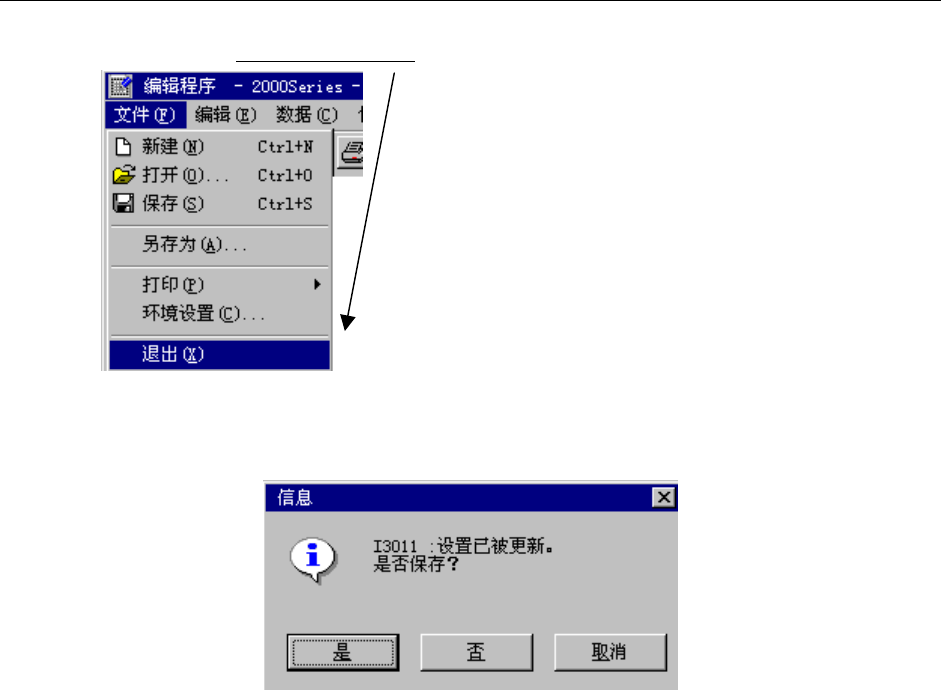

从菜单栏中单击「文件」/「退出」
。
图 4.5.8-1 程序编辑的结束
如果程序中有所变更而尚未保存时，显示如下的确认。
图 4.5.8-2 结束时确认保存的对话框
●“是” ：进行保存。保存后结束程序编辑。
●“否” ：不进行保存而结束程序编辑。
●“取消 ”：停止结束处理。
