第1部基本篇第3章保养 3-7 3-2-4 空气过滤器(贴片头) 3-2-4-1 MNLA 贴片头 1. 松开“吸嘴外轴承③”的“固定螺丝②” ，从“校准轴①”中拔出。 2. 检查过滤器④是否有脏污。 3. 如果有脏污等，从“校准轴①”中更换“过滤器④” 。 4. 将“吸嘴外轴③”插入“校准轴①”中，用“固定螺丝②”固定牢固。此时，请把“固定螺丝②”的位置对准“校准轴①”的“划线⑤”延长线。过滤器④ 型号： E30527290…

第1部基本篇第3章保养

3-6

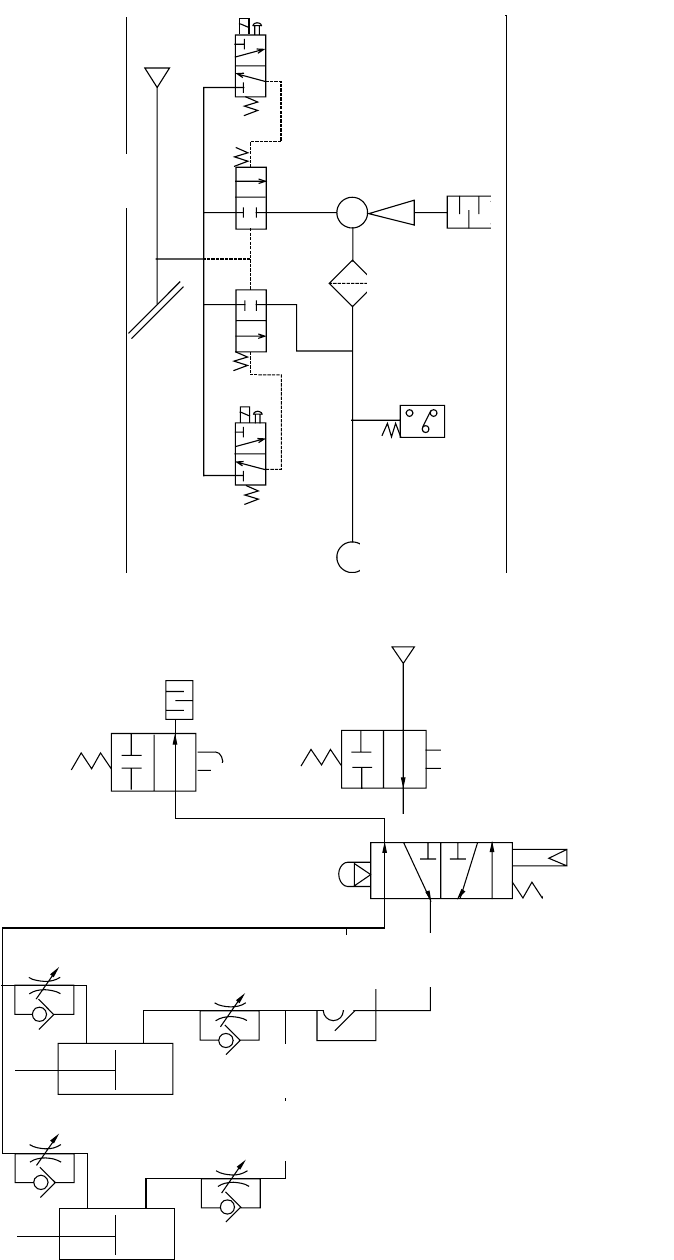

(2) 配管系统图(贴片头)

Blow-Sw

φ8

Vac-Sw

エジェクタ

フィルタ

圧力センサ

ノズル

(3) 配管系统图(统一交换台，4处通用)

φ6

ローラレバー

セレクタ

パイロットチェック弁

φ6

喷射泵

φ8

过滤器

压力传感器

吸嘴

调谐旋钮

先导检查阀

φ6

滚筒杆

φ6

第1部基本篇第3章保养

3-7

3-2-4 空气过滤器(贴片头)

3-2-4-1 MNLA 贴片头

1. 松开“吸嘴外轴承③”的“固定螺丝②”，从“校准轴①”中拔出。

2. 检查过滤器④是否有脏污。

3. 如果有脏污等，从“校准轴①”中更换“过滤器④”。

4. 将“吸嘴外轴③”插入“校准轴①”中，用“固定螺丝②”固定牢固。

此时，请把“固定螺丝②”的位置对准“校准轴①”的“划线⑤”延长线。

过滤器④ 型号：E3052729000

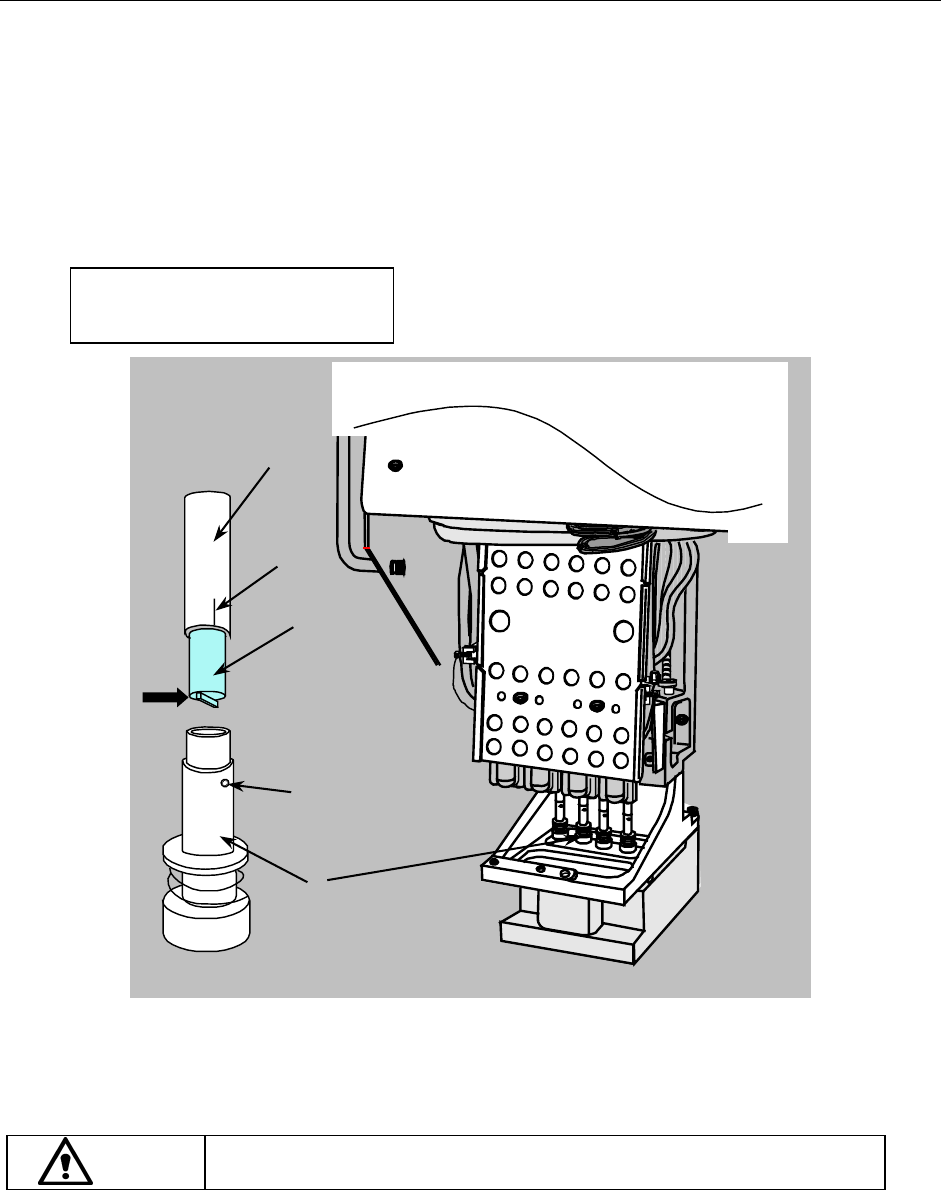

图 3-2-4-1 MNLA 贴片头

危险

为防止因意外启动而引发事故，请在切断电源后进行更换作业。

③

⑤

②

①

④

第1部基本篇第3章保养

3-8

3-2-4-2 FMLA 贴片头(仅限于 KE-2060)

1. 松开“吸嘴外轴 IC③”的“固定螺丝②”，拔出“校准轴①”。

2. 检查过滤器④是否有脏污。

3. 如果有脏污等，从“校准轴①”中更换“过滤器④”。

4. 将“吸嘴外轴 IC③”插入“校准轴①”中，用“固定螺丝②”固定牢固。此时，请把“固定

螺丝②”的位置对准“划线⑤”的延长线。

过滤器④ 型号：E3052729000

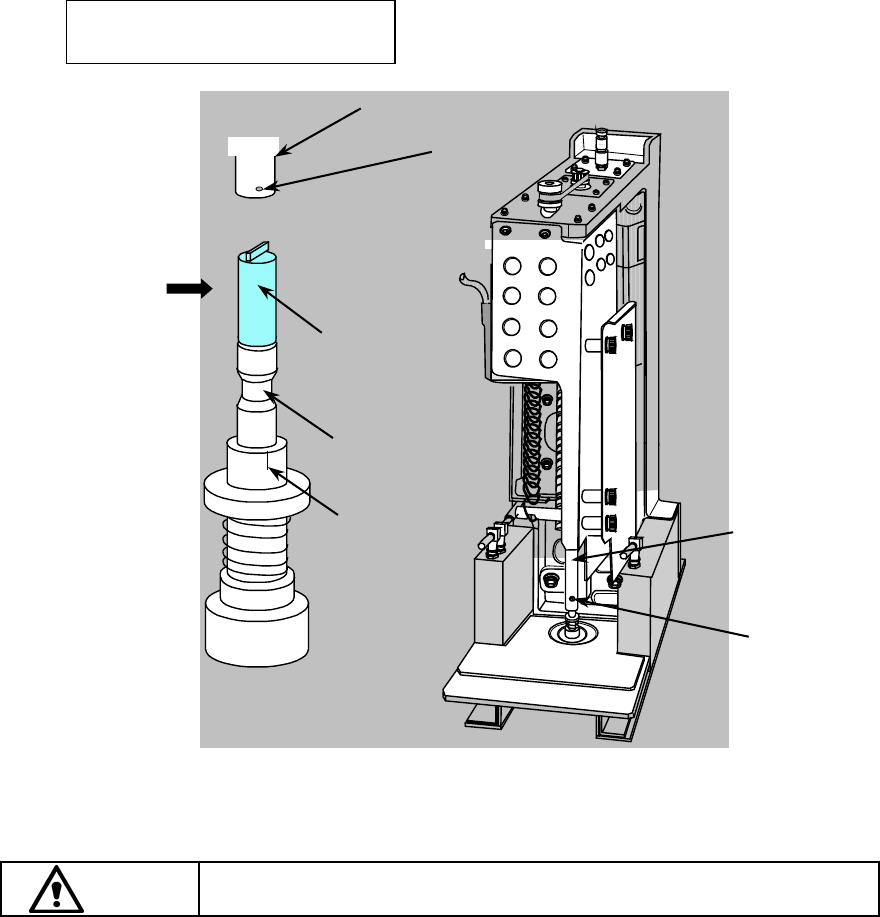

图 3-2-4-2 FMLA 贴片头

危险

为防止因意外启动而引发事故，请在切断电源后进行更换作业。

①

②

③

④

⑤

①

②
