第1部 基本篇 第3章 保养
3-7
3-2-4 空气过滤器(贴片头)
3-2-4-1 MNLA 贴片头
1. 松开“吸嘴外轴承③”的“固定螺丝②”，从“校准轴①”中拔出。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“校准轴①”中更换“过滤器④”。
4. 将“吸嘴外轴③”插入“校准轴①”中，用“固定螺丝②”固定牢固。
此时，请把“固定螺丝②”的位置对准“校准轴①”的“划线⑤”延长线。
过滤器④ 型号：E3052729000
图 3-2-4-1 MNLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
③
⑤
②
①
④
第1部 基本篇 第3章 保养
3-8
3-2-4-2 FMLA 贴片头(仅限于 KE-2060)
1. 松开“吸嘴外轴 IC③”的“固定螺丝②”，拔出“校准轴①”。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“校准轴①”中更换“过滤器④”。
4. 将“吸嘴外轴 IC③”插入“校准轴①”中，用“固定螺丝②”固定牢固。此时，请把“固定
螺丝②”的位置对准“划线⑤”的延长线。
过滤器④ 型号：E3052729000
图 3-2-4-2 FMLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
①
②
③
④
⑤
①
②
第1部 基本篇 第3章 保养
3-9

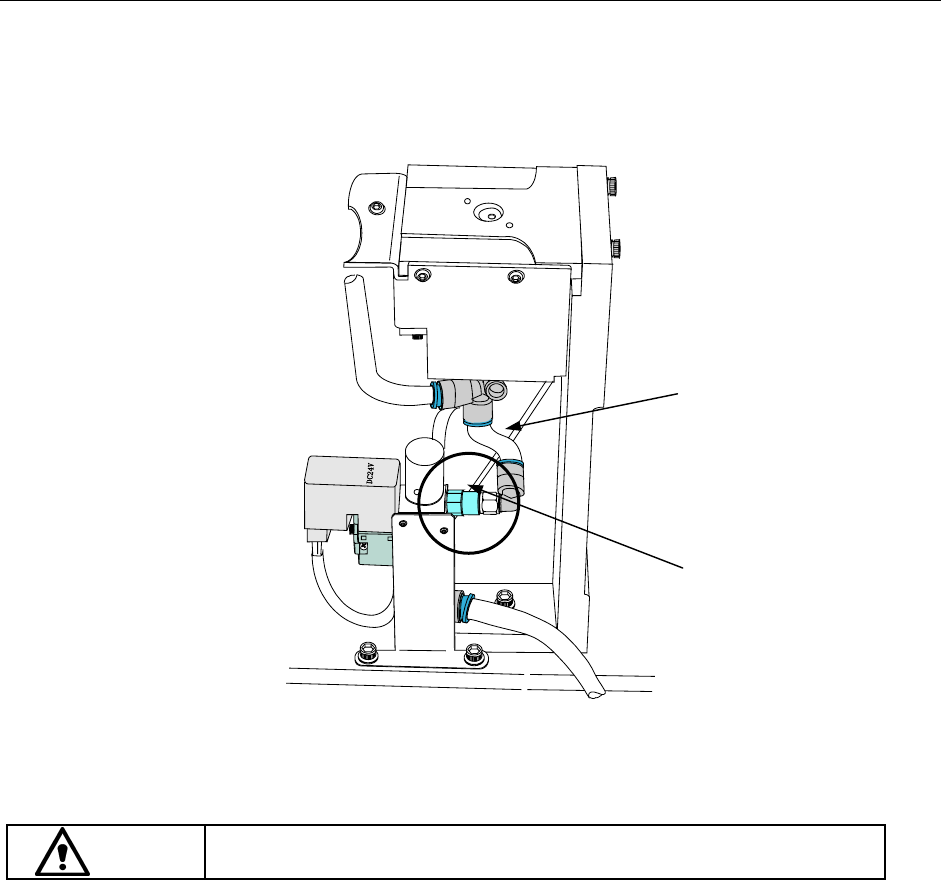

3-2-5 空气过滤器(CAL 块)
请检查空气过滤器(CAL块)的元件是否有脏污。
如有脏污，请拆下“空气管①”，换上新的“空气过滤器②(货号40000641)”。
图 3-2-5 空气过滤器(CAL 块)
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
空气过滤器②
空气管①
