第2部 功能详细篇 第12章 选项元件
12-11-5 设置镀锡示教初始值
设置镀锡示教参数初始值。
设置各装置上的焊锡示教初始值――“镀锡用 2 值化阈值”、“位置偏移阈值”、“面积检查阈值”、
“垂直照明”、“镀锡照明”“对比度图案” 等。
选择“默认”按钮，可把所有设置值恢复为出厂时的初始值。
12-11-6 手动控制

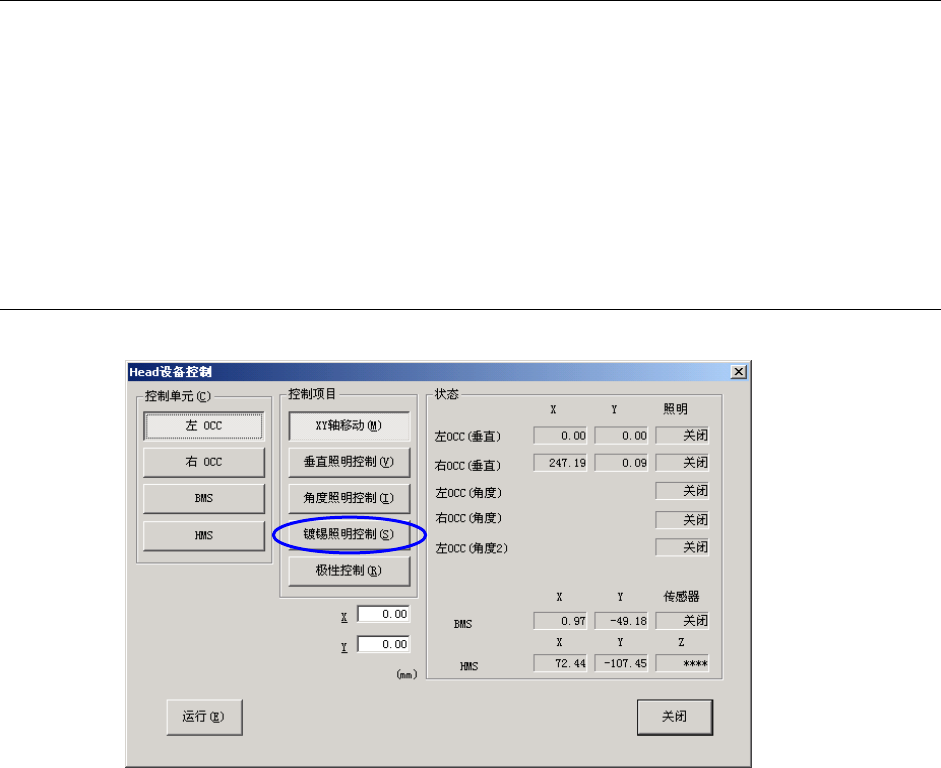

在手动控制的“Head 设备控制”画面上，选择“镀锡照明控制”，操作打开 / 关闭，进行控制。
图 12-11-6-1 手动控制的 Head 设备控制画面
12-42
第2部 功能详细篇 第12章 选项元件
12-11-7 镀锡校正设置流程
① 从生产程序贴片坐标中选择 2 或 3 个镀锡识别点。
* 尽量围绕着贴片领域的外侧选择位置，避免 3 点直
线排列。
* 丝网印刷等明亮度与镀锡相近的不要邻接在一起。
* 建议把识别的贴片点设置在最下层。
② 把焊锡识别用的区域基准标记数据的标记类型，改
为“焊锡”。
③ 把上述①选择的贴片坐标，输入到标记坐标。
④ 进行各个标记的示教
⑤ 使用调整功能后识别仍不稳定时，请另设置坐标，
得到识别稳定的位置后注册下来。
⑥ 设置区域基准标记对识别镀锡印刷偏移校正贴片点
的校正。
图 12-11-7-1 设置镀锡校正的流程
スタート
开始
認 識点の選択选择识别点
标记类型を[镀锡]に設定
把标记种类设置为“镀锡”
入力 识别坐标の
終了
2 値化 しきい値示教
照明 の示教
搭載 定 点に标记補正の設
镀锡外形示教
OK
認 識結果？
NO
输入识别坐标
HOD のカメラキーを押す
按下 HOD 摄像机按钮输入
照明示教
2 值化阈值示教
镀锡外形示教
设置检测阈值
识别结果？
标记登録
注册标记
在贴片点设置标记补偿
退出
12-43
第2部 功能详细篇 第12章 选项元件
12-11-8 编辑程序
12-11-8-1 设置镀锡标记
把鼠标对准区域基准标记数据的标记类型单元格，右击鼠标，选择标记类型。标记类型的详细
表，请参见表 12-11-8-1。
标记 ID 的第一个字母
默认值自动设置为 S。
识别镀锡印刷时，
图 12-11-8-1 设置标记类型画面
表 12-11-8-1 标记类型
标记 原有的区域基准标记 （默认）
镀锡 以电路为单位的镀锡标记
展开镀锡 基准电路坐标上的焊锡标记 （多面电路板时）
[展开镀锡] 在多面电路基板上选择基板上的 1 组识别镀锡印刷，进行校正。[展开镀锡]
指的是，把基准电路上位移的坐标注册下来，把 1 组镀锡印刷识别结果对多面电路板的全部
电路进行校正。识别坐标，按基准电路坐标值输入。但，在 1 个生产程序上，不能同时进行
[镀锡]标记类型和[展开镀锡] 两种设置。
识别坐标，按基准电路
坐标值输入
基准电路
图 12-11-8-2 展开镀锡标记
