第 1 部 基本编 第 1 章 设备概要 1-3 1-1-3-2 KE-2060 系统构造 KE-2060 、 KE-206 0L 、 KE-2060E 电源装置 紧急停止按钮 CPU 板 *1 带有*1 的选购项为出厂选项 *2 仅限于 KE-2060 对应 25mm 元件 I/O 控制装置 马达控制装置 筐体 X-Y 定位装置 贴片头 SOT 方向检查功能 基板传送装置 ATC(自动工具更换装置) 送料器台 送料器悬浮检测装置 气压…
第 1 部 基本编 第 1 章 设备概要
1-1-3 系统构造
1-1-3-1 KE-2050 系统构造
KE-2050M / KE-2050L
电源装置 紧急停止按钮
CPU 板
带有*1 的选项为出厂选项
I/O 控制装置
马达控制装置
筐体
X-Y 定位装置
贴片头
SOT 方向检查功能
基板传送装置
ATC(自动工具更换装置)
送料器台架
送料器悬浮检测装置
气压设备配管系统
图像识别装置
元件检验功能(CVS)
送料器位置指示功能（FPI）
自动切带器
IC 回收带
散件送料器、带式送料器、管式送料器（多层管式送料器）
托盘支架、双托盘服务器(TR－1S)
矩阵托盘交换器(TR6S、TR6D)
矩阵式托盘服务器(TR5S、TR5D)
不间断运行功能
对应 0402 元件功能 *1
HLC(主生产线计算机)
EPU(外部编程装置)
UPS
带有蜂鸣器的信号灯
激光识别贴片头(MNLA)
高度测量装置(HMS)
偏移校正摄像机(OCC)L
坏板标记阅读器(BMR)
贴片工位
销基准
自动基板宽度调整装置
L-Wide 选项
外形基准
统一更换台功能
备用更换台功能
送料器安放台
图像监视器
框内的机器·功能为选项
液晶显示器
HOD
键盘
跟踪球
FDD
HDD
100BASE/10BASE T
以太网卡
打印机端口
触摸面板
背面操作装置
超级可调节底座
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
SCS(防止元件误装系统)
板观察程序
识别镀锡印刷补偿贴片位置的功能 *1
(Offset Placement After Solder Screen-printing）
1-2
第 1 部 基本编 第 1 章 设备概要
1-3
1-1-3-2 KE-2060 系统构造
KE-2060、KE-2060L、KE-2060E
电源装置 紧急停止按钮
CPU 板
*1 带有*1 的选购项为出厂选项
*2 仅限于 KE-2060 对应 25mm 元件
I/O 控制装置
马达控制装置
筐体
X-Y 定位装置
贴片头
SOT 方向检查功能
基板传送装置
ATC(自动工具更换装置)
送料器台
送料器悬浮检测装置
气压设备配管系统
图像识别装置
元件检验功能(CVS)
送料器台位置指示功能(FPI)
自动切带器
IC 回收带
散件送料器、带式送料器、管式送料器（多层管式送料器）
托盘支架、双托盘服务器(TR－1S)
矩阵托盘交换器(TR－6S、TR－6D)
矩阵托盘服务器(TR－5S、TR－5D)
不间断运行功能
SCS(防止元件误装系统)
0402 元件对应功能
HLC(主生产线计算机)
UPS
带有蜂鸣器的信号灯
激光识别贴片头(MNLA)
高度测量装置(HMS)
偏移校正摄像机(OCC)L
坏板标记阅读器(BMR)
贴片工位
销基准
自动基板宽度调整装置
L-Wide 选项
外形基准
统一更换台功能
备用更换台功能
送料器摆放台
图像监视器
框内的机器·功能为选购项
液晶显示器
HOD
键盘
跟踪球
FDD
HDD
100BASE/10BASE T
以太网卡
打印机端口
触摸面板
超级可调节底座
背面操作装置
*1
*1
*1
*1
*1
*1
共面性功能
适用元件 12mm (HC)
适用元件 20mm(HC)
激光识别贴片头(FMLA)
偏移校正摄像机(OCC)R
元件识别摄像机(VCS)
标准摄像机(视野 54mm)
高分辨率摄像机(视野 27mm)
*1
*1
*1
*1
*1
*1
*1
*1
板观察程序
MNVC *1
适用元件 25mm(EC)
*1
*2
*1
EPU(外部编程装置)
识别镀锡印刷补偿贴片位置的功能 *1
(Offset Placement After Solder Screen-printing)
第 1 部 基本编 第 1 章 设备概要
1-4

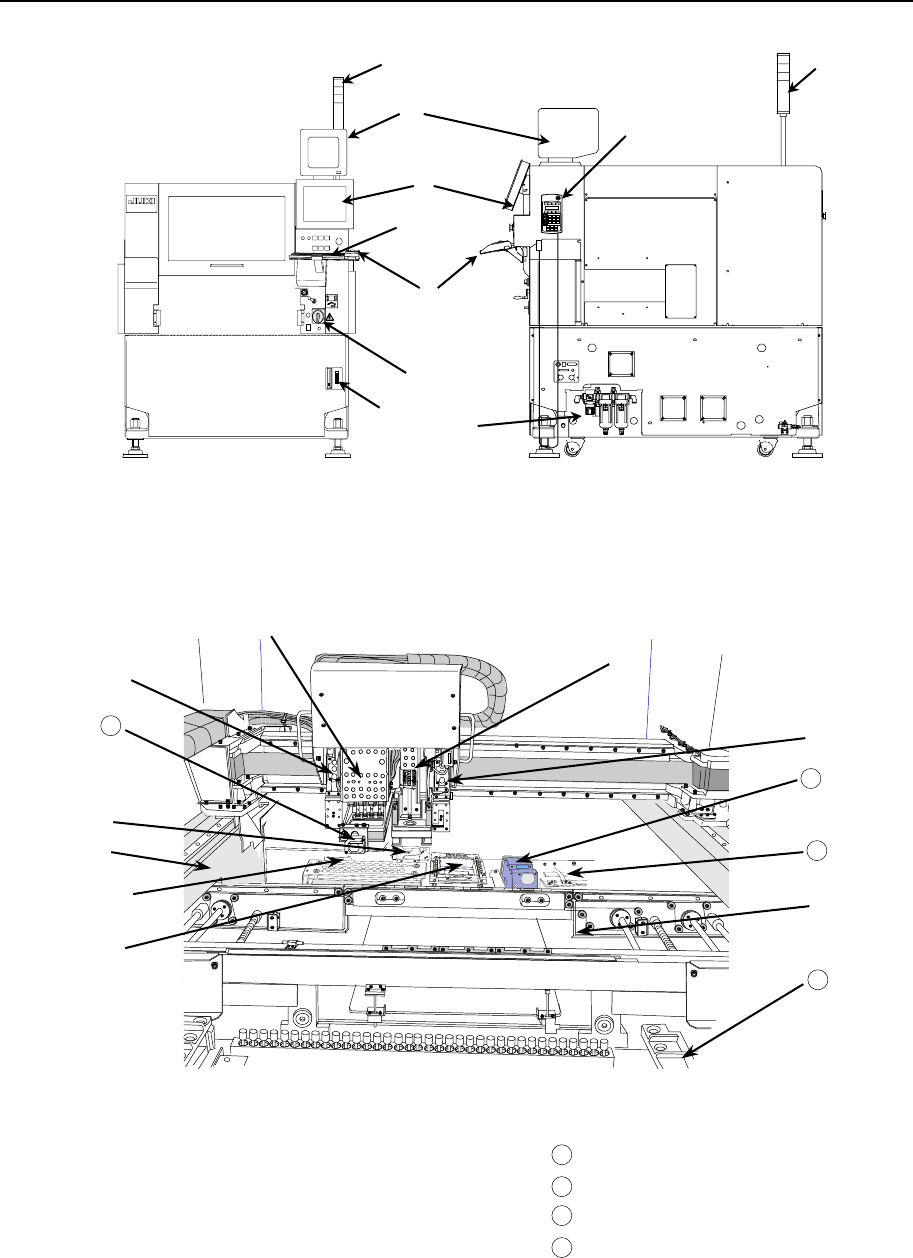

1-1-4 设备概要
1-1-4-1 本设备的构成
K E -2060
图 1-1-4-1-1 正面图 图 1-1-4-1-2 右面图
① 监视器 ④ 键盘 ⑦ 主开关
② 液晶显示器 ⑤ 跟踪球 ⑧ 过滤器调节器
③ HOD 单元 ⑥ 信号灯 ⑨ 风速计/3.5FDD 单元（软盘驱动器）
图 1-1-4-1-3
①
ATC 单元 ④ OCC 单元(R) (KE-2060 用) ⑨ CAL 块单元
② MNLA 贴片头单元 ⑤ OCC 单元(L)(KE-2050/60 通用) 送料器台单元
(KE-2050/60 通用)
⑥ VCS 单元 (KE-2060 用) HMS 单元 [OP]
③ FMLA 贴片头单元 ⑦ X-Y 单元 共面性单元 (KE-2060 用［OP］)
(KE-2060 用)
⑧ 基板传送单元 CVS 单元 [OP]
⑨
⑦
⑥
①
④
⑧
②
⑤
③
⑥
③
⑤
④
①
②
⑦
⑧
⑨
⑥
10
11
12
13
11
12
13
10
