第 1 部 基本编 第 1 章 设备概要 1-27 § 注意： 关于贴片元件形状 § (1) 没有元件阴影最小宽度的圆筒形元件，无法用激光校准进行识别。 (2) 如果贴片元件上 有凹凸或弯曲， 将会导致吸取不良、 精度不良或激光识别错误。 (有时可通 过改变吸嘴编号来处理。) <吸取不良的例子> 激光识别 < 精度不良的例子 > 吸嘴 一字槽 凹面 阳文
第 1 部 基本编 第 1 章 设备概要
1-26

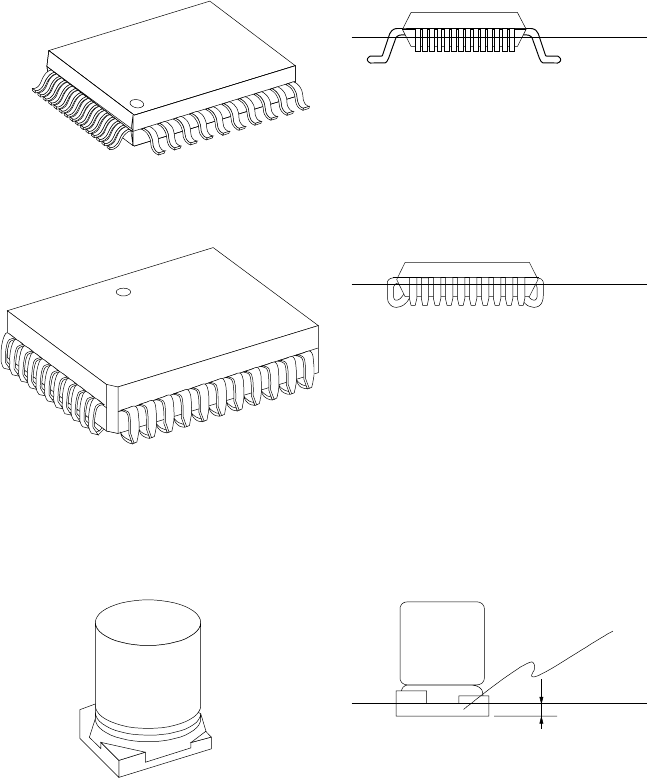

0.45
(模部的下底面与脚跟部之间)
模部
激光校准测定位置
(距元件下底面 0.35mm 的位置)
(模部的下底面与脚跟部之间)
电解电容
激光校准测定位置
PLCC
激光校准测定位置
QFP·BQFP
图 1-1-4-6-5
0.45
第 1 部 基本编 第 1 章 设备概要
1-27
§ 注意： 关于贴片元件形状 §
(1) 没有元件阴影最小宽度的圆筒形元件，无法用激光校准进行识别。
(2) 如果贴片元件上有凹凸或弯曲，将会导致吸取不良、精度不良或激光识别错误。(有时可通
过改变吸嘴编号来处理。)

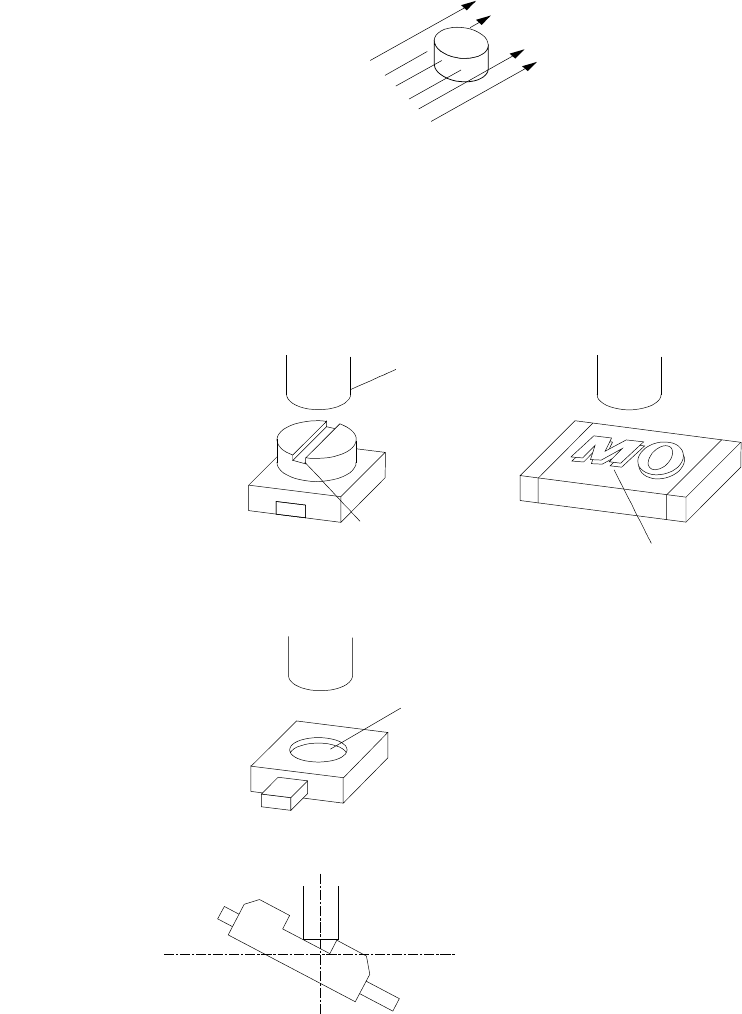

<吸取不良的例子>
激光识别
<精度不良的例子>
吸嘴
一字槽
凹面
阳文
第 1 部 基本编 第 1 章 设备概要
1-28

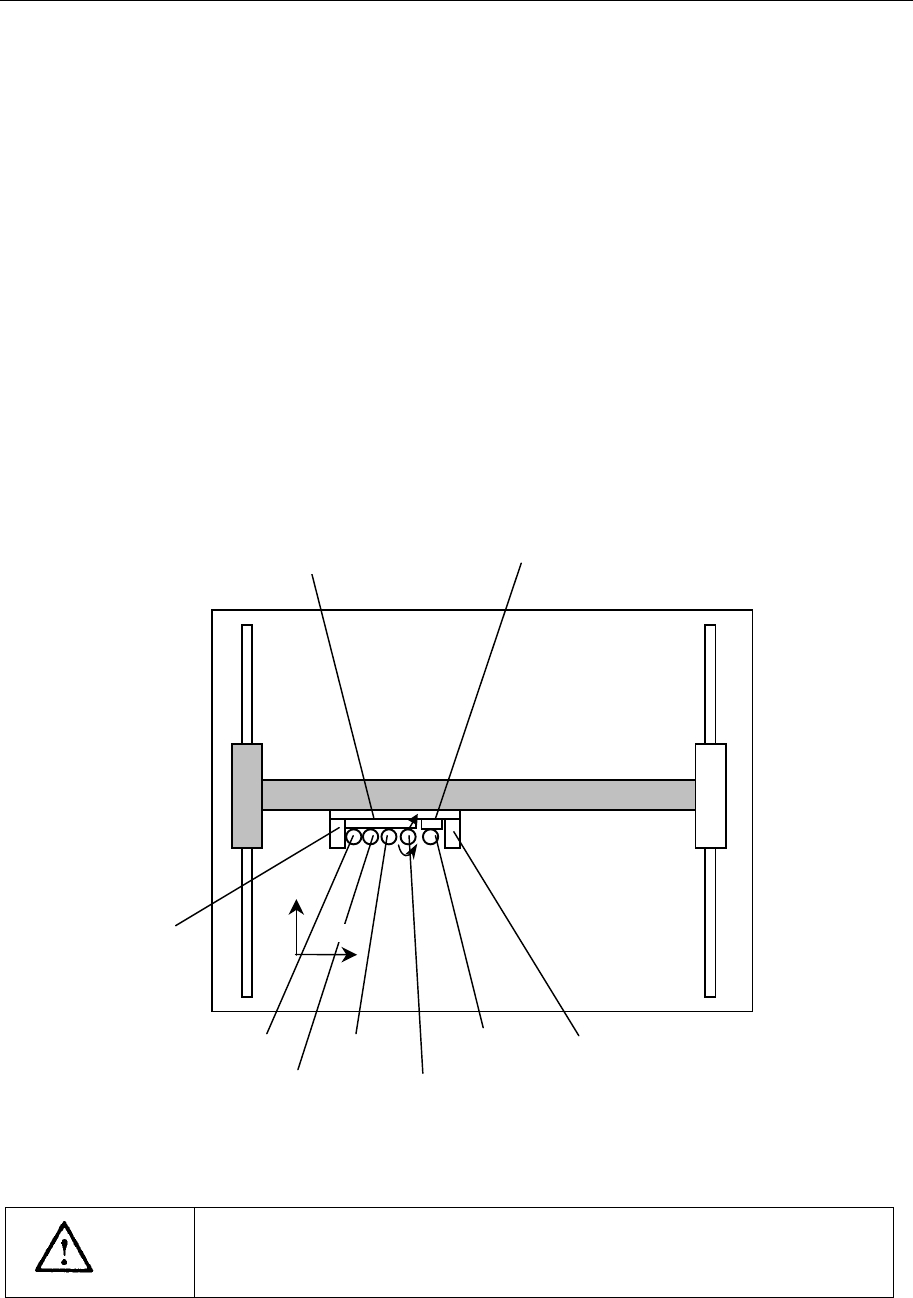

1-1-5 X,Y,Z,θ轴的说明
本设备进行数值控制的轴有以下4个(X、Y、Z、θ)。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○
○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系将被自动变更，因此无需
刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)
为0，上升方向为＋。
(3) θ轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
注意)带“”记号的元件仅用KE-2060进行贴片。
图 1-1-5-1
注意
在 X 轴下侧、Y 轴框架上侧中贴了线性磁尺。
请不要把磁铁，或带磁性的（带磁性的驱动器、支撑销等）部件等靠近线
性磁尺上，否则会导致故障。
Y轴
θ+
Y+
MNLA HEAD
FMLA HEAD
OCC-L
L1 吸嘴轴
L2 吸嘴轴
L3 吸嘴轴
L4 吸嘴轴
R1 吸嘴轴
OCC-R
X轴 Z+
X+
