第2部 功能详细篇 第12章 选项元件
12-12
12-6 HMS
HMS(高度测量装置)，改选项用于检测送料器间距位置等元件的高度。
在将高度变位传感器(传感器部和扩大器部)和控制该传感器的HMS基板安装在贴片头装置上
时使用该选项。
传感器放大器部和基板上的调节钮及开关等在出厂时已调整完毕，请不要进行变更。

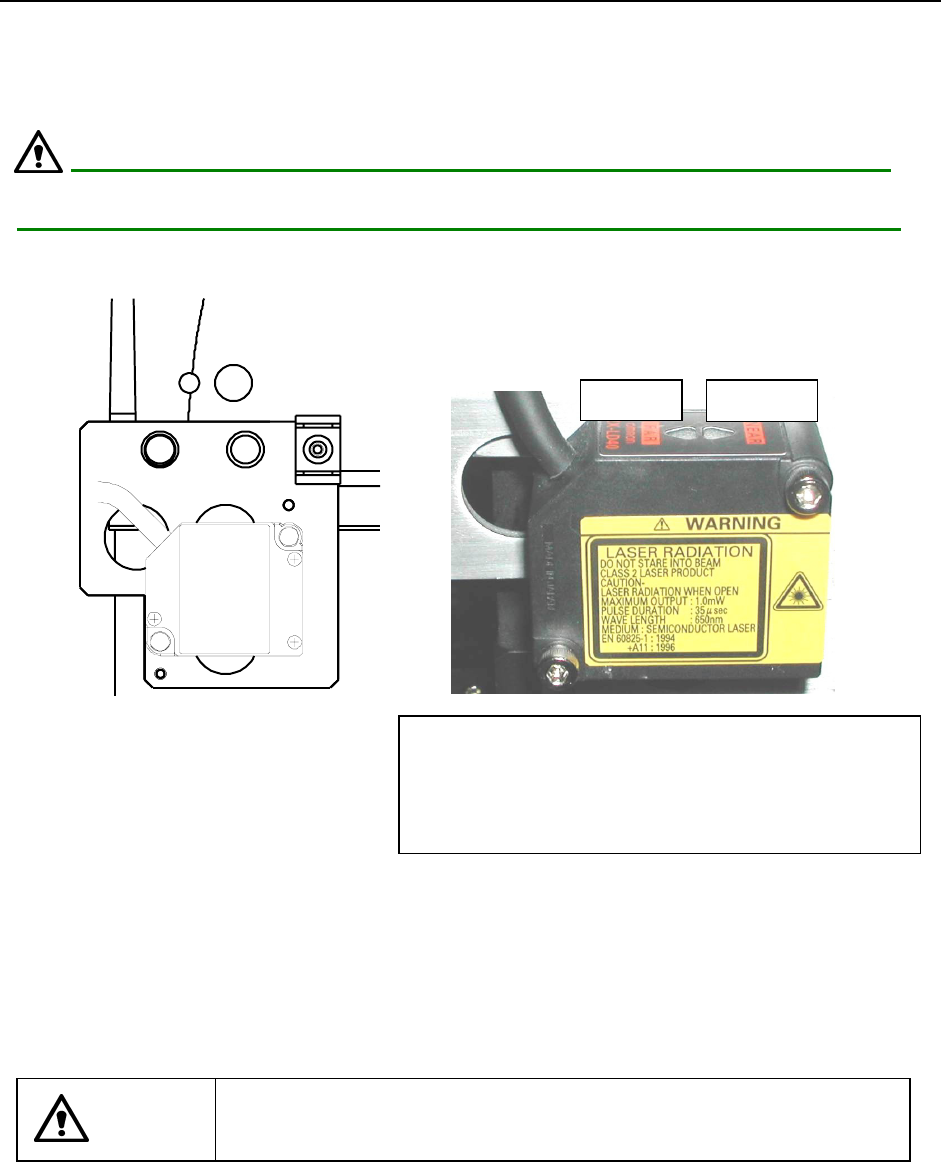

图 12-6-1
◆ HMS 符合 JIS C6802 激光安全标准 2 级。
如遵照本说明书，则可安全使用该设备。
注意
用于高度传感器的激光会放射不可见光束，请绝对决不要直视或接触光束。
注意
范围显示灯 亮灯状态
NEAR/FAR 均亮灯： 测量中心距离±1mm
NEAR 亮 灯： 测量范围内近距离侧
FAR 亮 灯： 测量范围内远距离侧
NEAR/FAR 均闪烁： 测量范围外
NEAR 灯 FAR 灯
第2部 功能详细篇 第12章 选项元件
12-13
12-7 统一更换台
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7

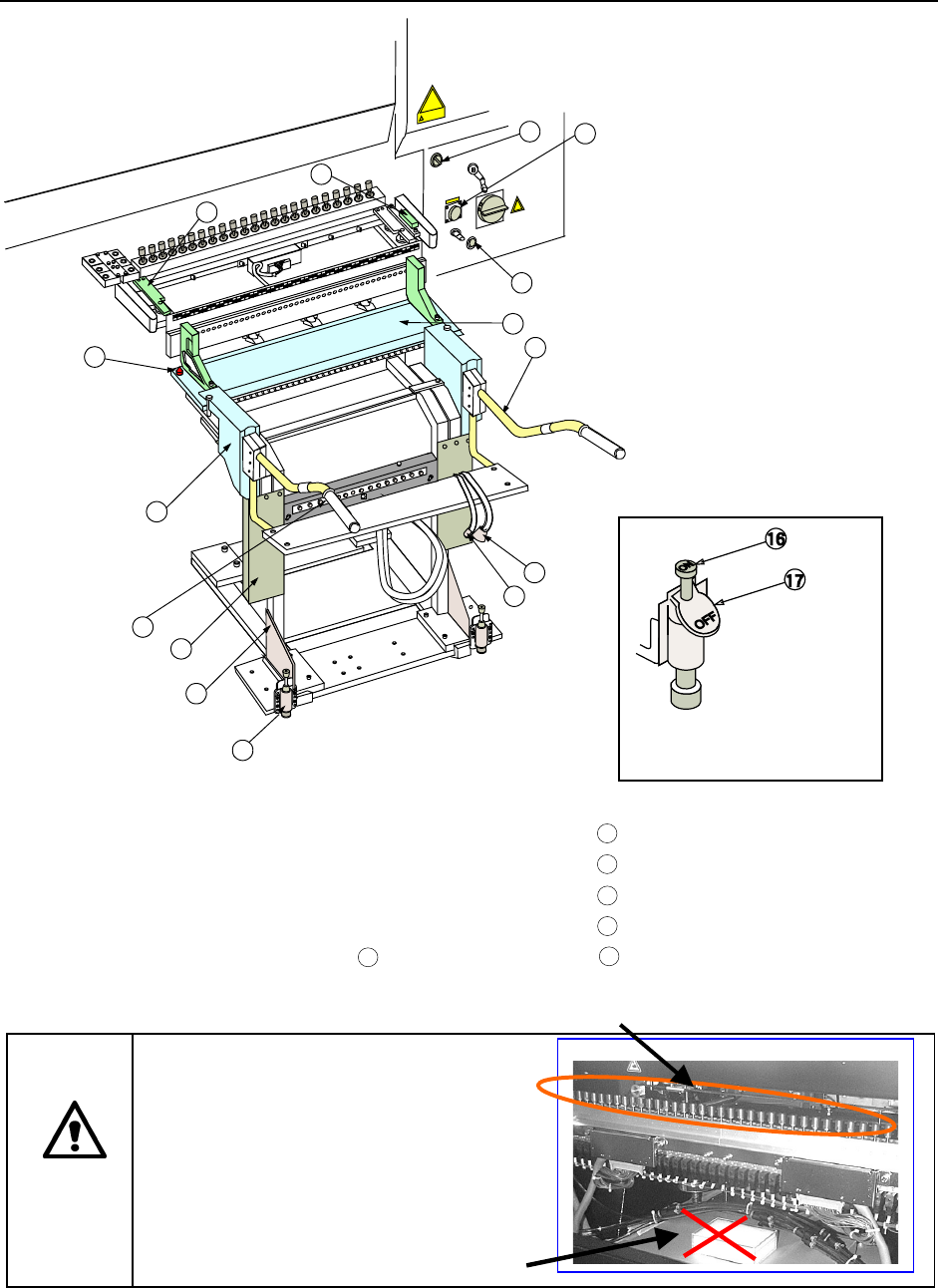

图 12-7-1
① 统一更换台 ⑦ 集电器
13
电源
② 送料台 ⑧ 集电器止动板
14
选择器
③ 连接器支架 ⑨ 送料器插头
15
凹连管节
④ 集电器手柄 ⑩ 气动耦合器
16
锁紧踏板
⑤ 集电器挡块
11
升降机 17 解锁踏板
⑥ 台架定位销 ⑫
台架挡块
注意
图 12-7-2 集电器挡块
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
驱动气缸
绝对不要放物品
第2部 功能详细篇 第12章 选项元件
12-14
(1) 安装步骤
1) 将各送料器安装在“送料台②”上。
2) 请确认“选择器 ”OFF，“升降机 ”已从“挡块 ”上降下。
3) 将“统一交换台①”装入贴片机主体内，直至“集电器止动板⑧”顶住“台架挡块 ”上。
4) 锁紧左右的“集电器挡块⑤”。
5) 打开“选择器 ”后，“送料台②”上升，安装在贴片机主机上。
6) 将“送料器插头⑨”插入贴片机主机护盖的“电源 ”上，朝右旋转，直至固定螺钉。
并将“气动耦合器⑩”插入贴片机主机护盖的“凹连管节 ”上。
如在统一更换台前后(2 工位)中任意一个在下降的状态下，若此时使机器工作，则与护盖打
开时一样，XY 轴以低速移动。
(2) 拆卸步骤
1) 将“气动耦合器⑩”和“送料器连接器⑨”从贴片机主机上卸下。
2) 关闭“选择器
”后，“送料台②”下降，从贴片机主机上卸下。
3) 将左右的“集电器挡块⑤”的锁定换为“解除 ”。
注意
· 为了防止引装置的意外启动而引起的事故，请打开安全护罩，关闭空气
塞，放出残留空气后再进行安装。
· 为了防止伤及人身或装置，请在主机完全停止后再进行统一更换台的安
装。
· 操作选择器时，用目视确认选择器，注意不要与将其其他开关类，特别
是电源总开关搞错，然后再进行操作。另外，操作选择器时，请勿将手伸
入装置内部，也不要将脸和头靠近装置。
· 用统一更换台将送料器台安装在机器主机上时，在各种送料器间距位置
的示教中或基本生产动作时，请不要将手放在统一更换台的手柄④上，
也不要对其施加负荷。
注意:
14
1
3
14
1
7
14
11
1
2
1
2
1
5
