KE-2050_2060_使用说明书.pdf - 第591页
第2部 基本编 第8章 机器设定 如果指定的吸嘴信息已被登录，则显示如下询问信息。 如果选择“是”，则用FD的相应吸嘴信息来更新原有的数据。 图 8-3-2-3 吸嘴信息更新询问 如果没有将 FD 插入 FDD 中，或由于使用的 FD 不良而无法读出时，显示下图的追加吸嘴数据 文件夹浏览画面。这里储存了原有的追加吸嘴数据文件。 图 8-3-2-4 吸嘴数据文件对话框 8-6
第2部 基本编 第8章 机器设定
8-3-2 读取吸嘴数据
使用特别订购的吸嘴时，需将特别订购吸嘴的信息追加设置到系统中。
通常用FD来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则显示“打开吸嘴数据文件”画面。

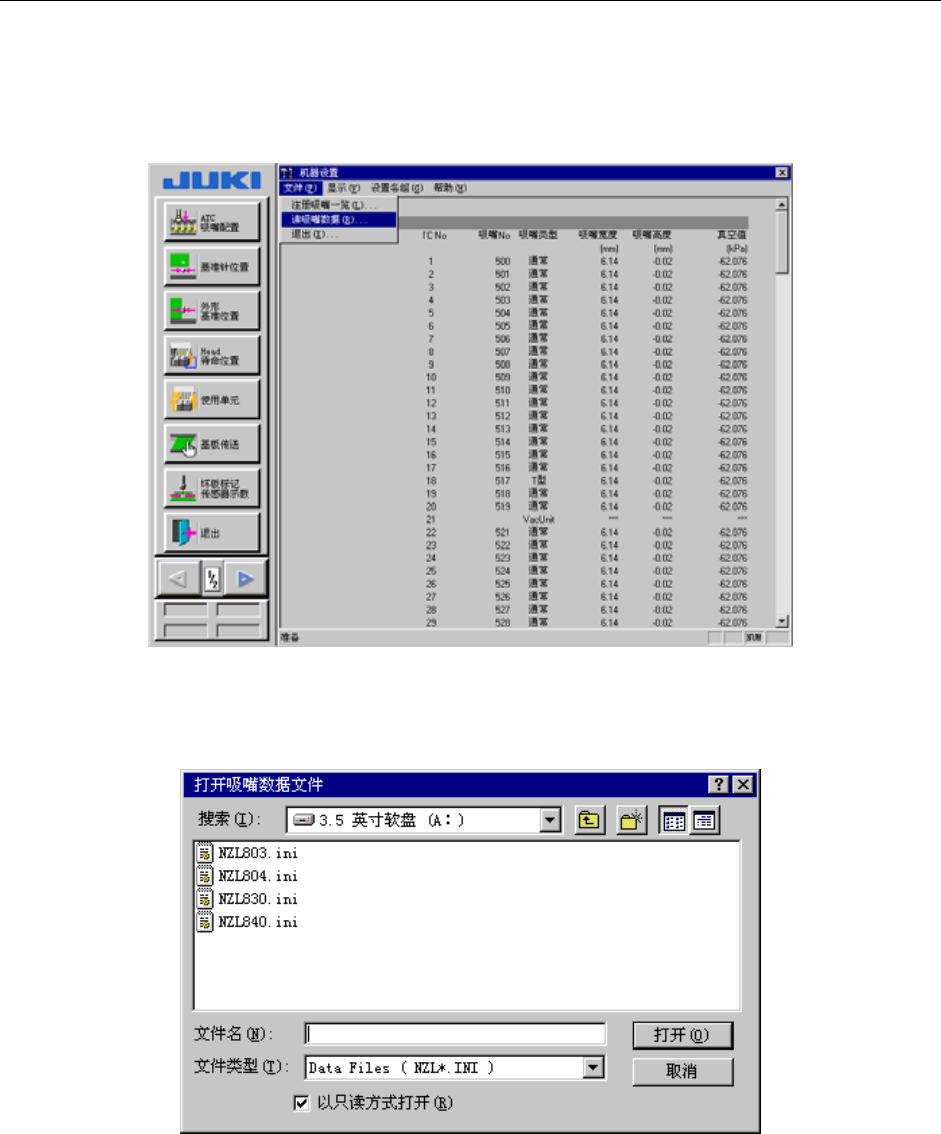

图 8-3-2-1 选择读取吸嘴数据
选择指定的文件，按下“打开”按钮，则该文件被注册。
图 8-3-2-2 打开吸嘴数据文件的画面
可在“已注册吸嘴编号一览(图8-3-1-2)”中确认已追加的吸嘴编号。
8-5
第2部 基本编 第8章 机器设定
如果指定的吸嘴信息已被登录，则显示如下询问信息。
如果选择“是”，则用FD的相应吸嘴信息来更新原有的数据。

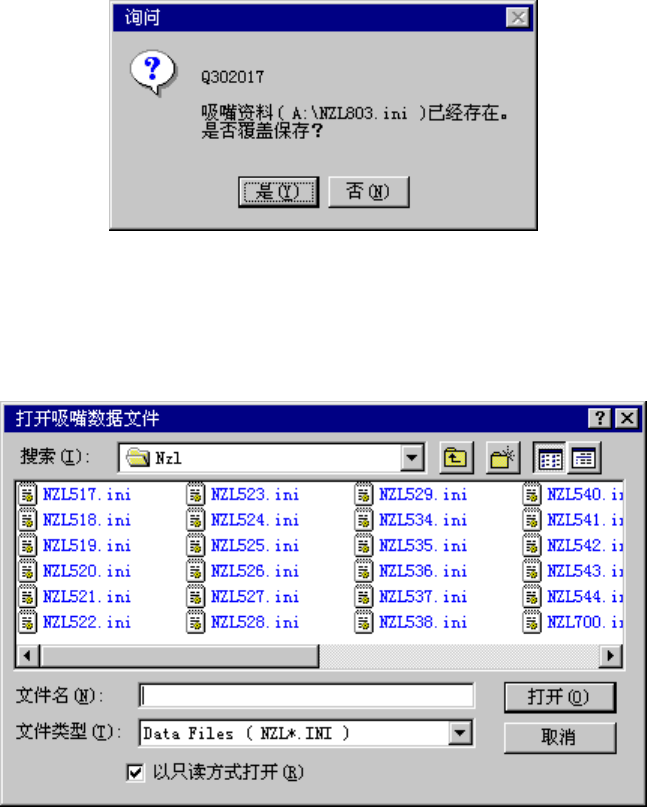

图 8-3-2-3 吸嘴信息更新询问
如果没有将 FD 插入 FDD 中，或由于使用的 FD 不良而无法读出时，显示下图的追加吸嘴数据
文件夹浏览画面。这里储存了原有的追加吸嘴数据文件。
图 8-3-2-4 吸嘴数据文件对话框
8-6
第2部 基本编 第8章 机器设定
8-4 设置各组
从菜单栏中选择“设置各组”，显示如下图所示的项目。

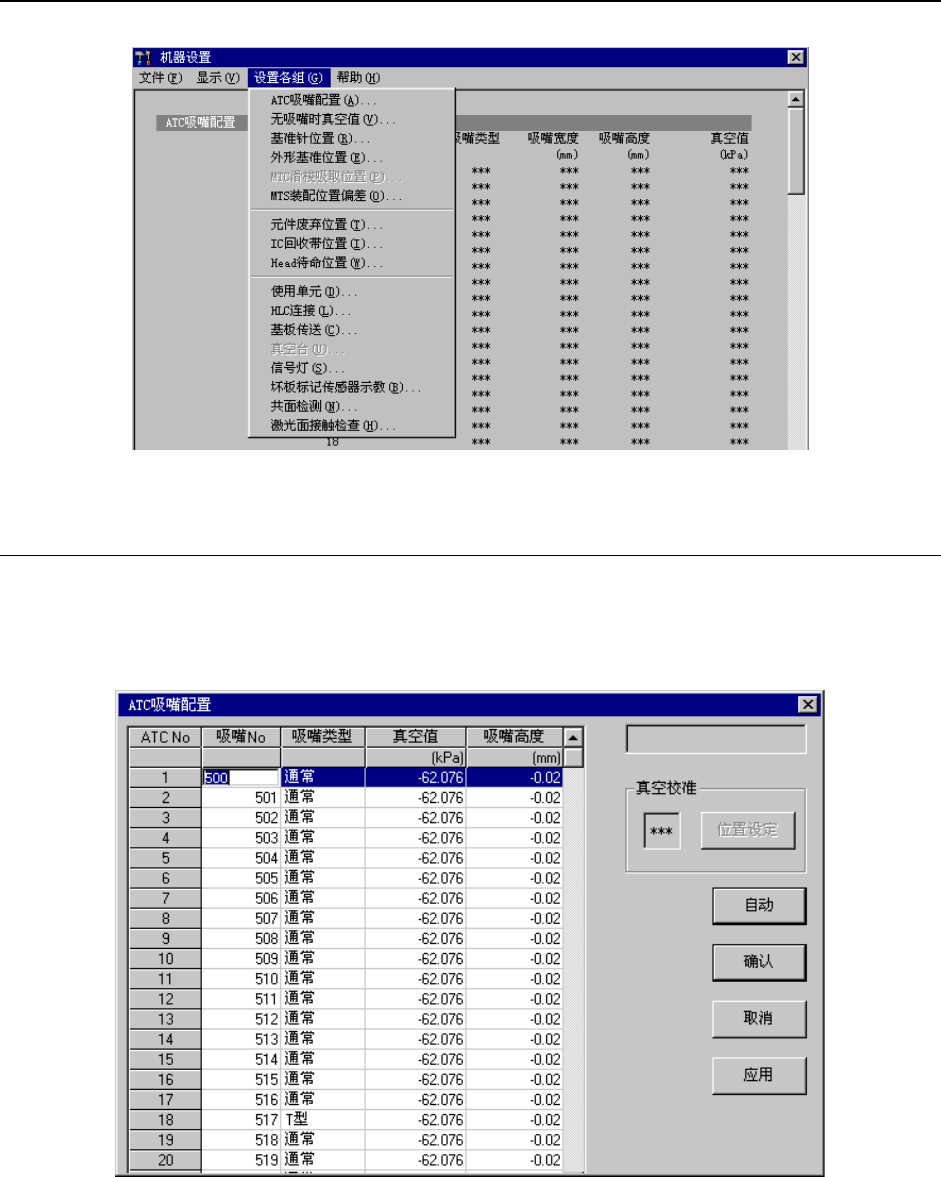

图 8-4-1 设置各组的项目
8-4-1 ATC 吸嘴的分配
设定配置在ATC的各吸嘴的信息。
选择ATC吸嘴分配，则显示下图的ATC吸嘴分配的设置画面。
设置“吸嘴Ｎｏ．”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。也可
通过键盘来输入“吸嘴Ｎｏ．”。
图 8-4-1-1 ATC 吸嘴分配设置画面
8-7
