第2部 功能详细编 第7章 操作选项
7-9
生产暂停时，设定元件用尽后执行补满的功能。
在生产暂停时的暂停画面上增添“元件补充”按钮。
在元件用尽时以及标记识别出错时的暂停画面
上，没有“元件补充”按钮。
按“元件补充”按钮，则对送料器(带、棒、成批)
元件进行元件用尽后补满。
６
在暂停画面上增添“元件补
充”按钮
不配置“元件补充”按钮。
设定检测元件坠落时的动作。
在不间断运行中也有效。
生产中如检测元件坠落，则暂停并显示元件坠落。
(元件检测的计时，在贴片退出后进行)
７ 元件坠落时暂停
元件坠落时继续生产。
在因元件用尽及激光重试超次而造成的暂停状态下，选择重
试，按下<START>键，则在执行重试前，设定是否执行吸取
追踪。
在执行重试前执行吸取追踪。此时，吸取追踪对象
供给装置组合框“有效”，可进行选择。指定条件
如下。
(下述“a”用默认值显示。)
a. 元件用尽的供给装置
b. 元件用尽或出错的所有供给装置
c. 元件用尽的供给装置和所有安装相同元件的
供给装置
８
元件用尽后重新起动时进
行吸取追踪
不执行吸取追踪。此时，吸取追踪对象供给装置组
合框“无效”，无法进行选择。
注意
通过使用单元将“不间断运行”设定为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
① 元件用尽时暂停
② 出错时暂停
③ 元件用尽后重新起动时测量元件高度
④ 元件用尽后重新起动时进行验证检查
第2部 功能详细编 第7章 操作选项
7-10
7-2-6 生产时的检查选项设定(仅 KE-2060 可选择)
对共面(选项)进行设定。

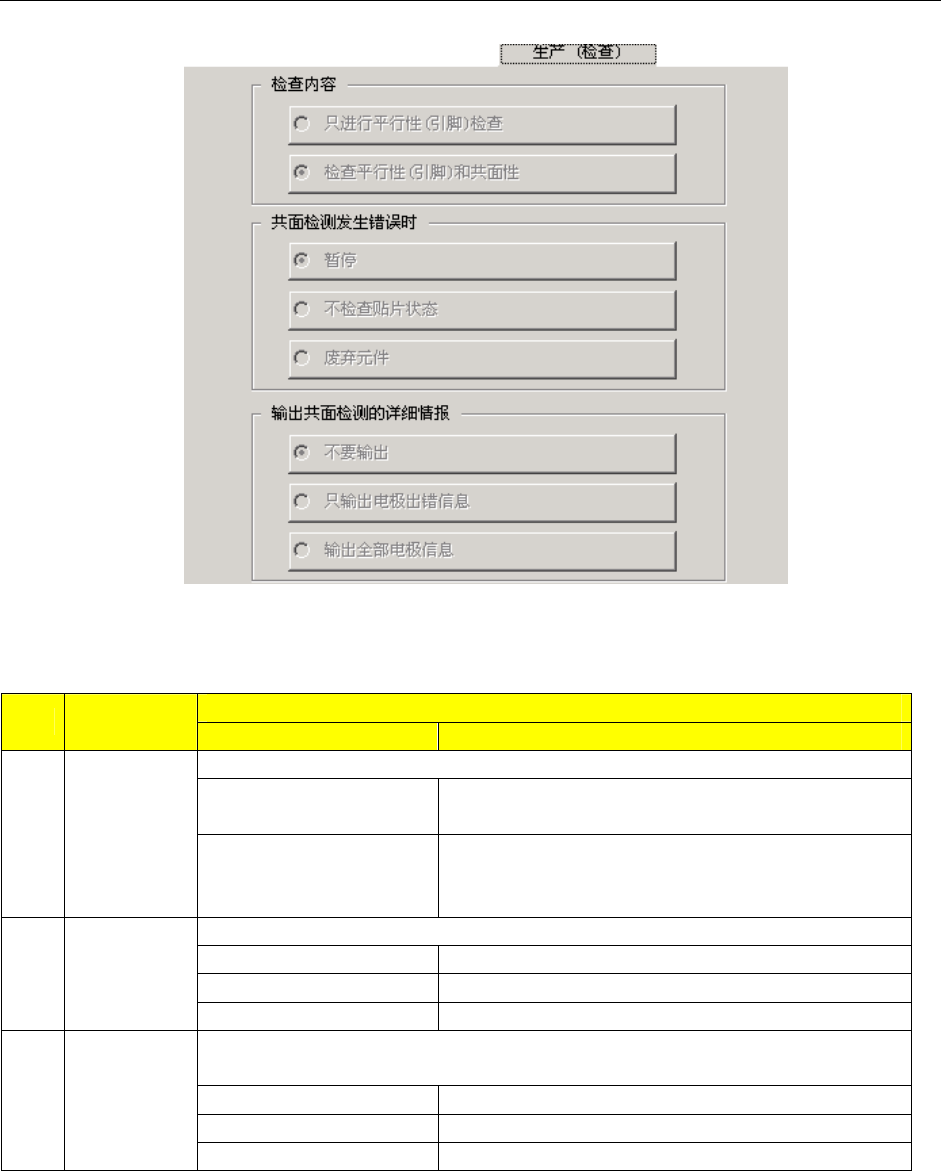

图 7-2-7 生产时的检查选项(显示例，KE-2060)
表 7-2-7 生产中检查选项设定项目的细节和内容
内容
序号 项目 1
项目 2 运行及详细内容
选择共线性的检查内容。
只进行共线性检查(引脚
悬浮)
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向的弯曲。
１
检查内容
进行共线性检查和共面
检查(画面上的检查)
以共线性检查所获取的数据为依据。制成检查引脚
悬浮的基准面，并从该基准面对各引脚悬浮进行检
查。
选择共面检查结果为错的元件的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查，贴片元件 检查中即使出错，也不检查而执行贴片。
２
共面检查出
错时
废弃元件 废弃检查中出错的元件。
如共面检查中出错，选择是否输出错误内容(监控器或数据)。
“共面检查出错时”的设定，仅“暂停”时有效。
不输出 不输出错误的内容。
仅输出错误电极信息 仅输出出错的电极(引脚或球)。
３
输出共面的
详细信息
输出所有电极信息 出错后，输出所有电极。
第2部 功能详细编 第7章 操作选项
7-11
7-2-7 使用单元的选项设定
在“元件数据”中，对每个元件逐一设定芯片站立检测、异元件检查、元件形态检查。
在该画面上，进行最根本的设定。
在此取消选择后，即使在“元件数据”中选择也将无效。

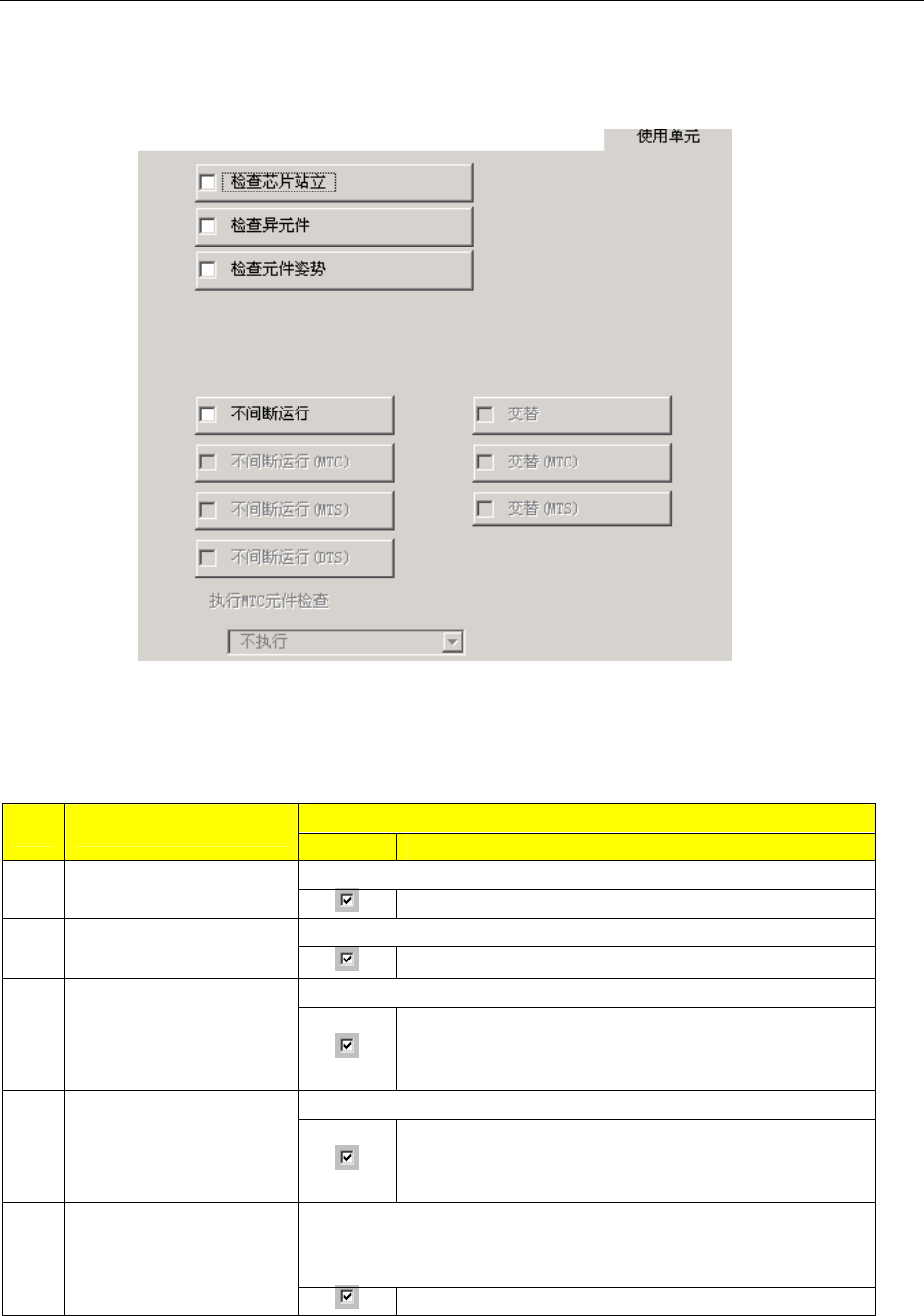

图 7-2-8 使用单元选项(显示例，KE-2060)
表 7-2-8 使用单元的选项设定项目的细节和内容
内容
序号 项目
状态 运行及详细内容
设定执行元件数据的“芯片站立”检测。
１ 芯片站立检测
元件数据的“芯片站立”有效。
设定元件数据的“异类元件检查功能”。
２ 异类元件检查
元件数据的“异元件判定”有效。
设定执行元件状态检查功能。
３ 元件状态检查
对元件数据的短边和长边的比率与测量结果的比率
进行比较，差值未控制在一定范围时，为元件状态
错误。
设定不间断运行功能的执行。
４ 不间断运行
不间断运行功能为有效。
· 程序编集中，如果前后对称地设置送料器，则可
执行不间断运行。
不间断运行功能为有效时，即可设定。
不间断运行时设定执行备用生产模式功能。
５ 备用
备用生产模式有效。
