第2部 功能详细篇 第1 2章 选项元件 12-33 12-10-6 数据编辑 开始“程序编辑”，选择“元件数据”的“检查”标签。 图 12-10-6-1 共面检测设定画面 请设定共面性检查数据。 关于检查的详情，请参见“4-3-5-2-6 检查”。
第2部 功能详细篇 第12章 选项元件
12-32
12-10-5 操作选项
在菜单栏中，选择“选项”/“操作选项”，选择“生产(检查)”标签。
图 12-10-5-1 生产上的检查选项设定
请设定各项目。
详情请参见“7-2-6 生产时的检查选项设置”。
第2部 功能详细篇 第12章 选项元件
12-33
12-10-6 数据编辑
开始“程序编辑”，选择“元件数据”的“检查”标签。
图 12-10-6-1 共面检测设定画面
请设定共面性检查数据。
关于检查的详情，请参见“4-3-5-2-6 检查”。
第2部 功能详细篇 第12章 选项元件
12-34
12-10-7 生产
共面性检查在基板生产、试打、空打时执行。
☆ 空时打不执行实际检查。
12-10-7-1 共面检查步骤
① 对象元件的间距
② 向VCS位置移动
③ 用VCS进行图像识别
④ 移动到共面传感器计量开始位置
⑤ 检查是否为共面检查可执行元件
⑥ 根据图像识别结果进行位置修正
⑦ 元件的共面检查
⑧ 根据共面检测传感器计量结果判断合格与否
［合格与否判断后的处理］
⑧＿1 元件废弃
⑧＿2 元件贴片
⑧＿3 暂停

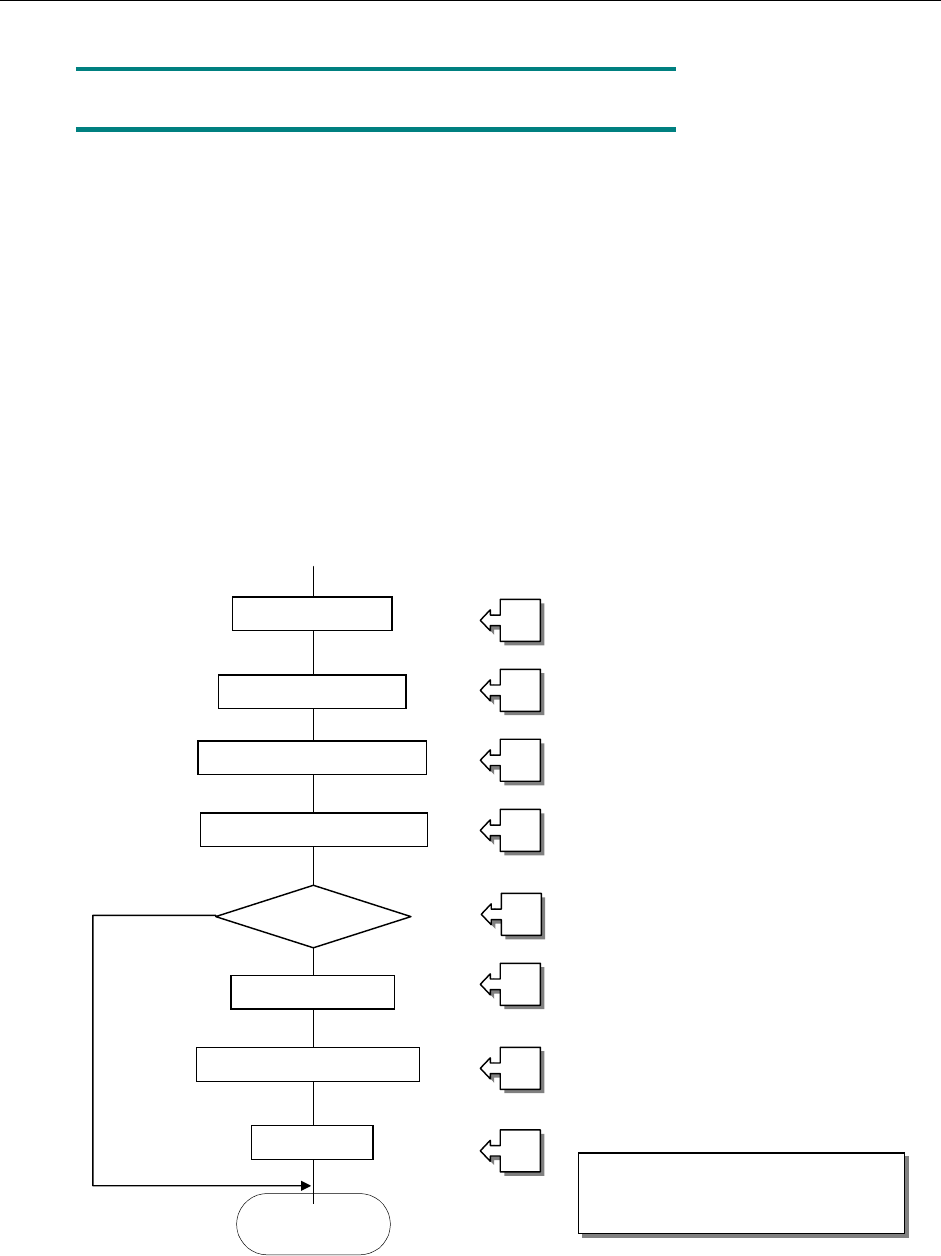

图 12-10-7-1 处理流程
吸取对象元件
向 VCS 位置移动
用 VCS 进行图像识别
向共面传感器位置移动
元件检查
①
②
③
④
⑤
⑥
⑦
⑧
L
共面性检查
合格与否
结束
元件位置修正
请参见下页的“图 12-10-7-2 处
理流程(共面性检查的流程)”
