第1部 基本篇 第4章 生产程序制作
4-111
4-4-1-2 优化条件的设定
随着上述的“元件供给数的设定”与该项的“优化条件的设定的变化”，优化的结果将发生
很大的变化。
请在理解该项的基础上，设定适于生产程序的优化条件。
从菜单栏中单击“优化”/“优化”，则显示“分配选项”画面。
请进行含“等分选项”在内的6项条件设置。
单击该标签，可以切换各项目的画面。
表 4.4.1.2.1 优化选项的种类
选项的种类 用途
分割选项 指定吸嘴及吸取数据的分配条件。
区域选项 指定配置送料器的区域。
送料器安排选项 指定送料器配置方法。
贴片顺序选项 指定贴片顺序的显示方法。
不间断运行选项 指定有关连不间断运行的事项。
2000 选项 其他指定。
进行优化。
保存设定内容，关闭画面。
将设定的条件作为初始值登录，
从下次启动时，显示最初设定的
条件。
使变更的设定无效，返回标准
设定(装置的初始值)。
图
4.4.1.2-1
第1部 基本篇 第4章 生产程序制作
4-112
4-4-1-2-1 分配
1)吸嘴
选择：是使用「机器设置」中设定的吸嘴配置，还是使用优化了的吸嘴配置。
①自动安排吸嘴：忽略机器设置的吸嘴设定，进行优化吸嘴配置。优化吸嘴配置会提高生产效
率，但需要变更机器设置的设定，要化一定调整时间。
②自动安排空吸嘴的位置：继续使用机器设置的固定吸嘴，根据情况，对 ATC 空白部分，根据
优化结果，追加配置必要的吸嘴。在吸嘴有富裕时可以选择此项，但必须变更机器设置
的设定（关于补充吸嘴）。
③使用机器设置吸嘴：直接使用机器设置时的吸嘴设置。因为不需要调整时间，当进行多品种
少量生产时选择此项。
2)吸取数据
在吸取数据的“供应”项目中送料器配置已被指定时，要选择：是根据指定进行分配，还是忽
略该指定，实施优化。
①使用手动站台分配：系指：已被手动指定的送料器,将根据指定进行配置，只对选择“自动选
择”部分的送料器的配置实施优化。
②自动分配所有数据：系指：忽略已被指定的送料器配置，全部实施优化操作。
实施一次优化后，优化结果将反映到吸取数据中。以后编辑数据时，当重新进行优化
时，应选择“全部分配”；若只需对变更的部分补充配置时，选择“自动分配所有数据”。
3)给每个管状供料器分配多个元件：使用多个旧管状送料器（向一个管状送料器供应多个管状元
件的方式）时，把同一种类型的管状元件整合到一个管状送料器。如果取消选中此项，配置
方式将改为：同一种类型的管状元件可以同时被吸取。
图
4.4.1.2.1-1
第1部 基本篇 第4章 生产程序制作
4-113

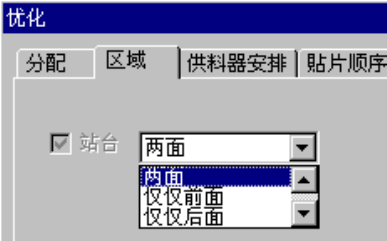

4-4-1-2-2 区域
指定配置送料器的区域。
可将所有的送料器只配置在前面或后面。
通过将送料器预先安装在统一交换台上进行准备，可缩短至下个生产开始的时间。
注：不使用“站台”。
●整个区域：在整个区域的送料台上配置送料器。
●前面：仅在前面的送料台上配置送料器。
●前面：仅在后面的送料台上配置送料器。
●前面优先：优先在前面的送料台上配置送料器。
●后面优先：优先在后面的送料台上配置送料器。
图
4.4.1.2.2-1
