第1部 基本篇 第4章 生产程序制作
4-52
6) 试打
与“贴片数据”中的设置相同，在生产画面(试打模式)中仅对选择了“进行”的元件进行试
打。
如果在元件数据中设置，则对该元件的所有贴片点进行统一设置。
需要对每一贴片点进行设置时，请用贴片数据进行设置。
7) 释放检查
在对激光定心元件进行贴片后，检查元件是否吸附在吸嘴上的功能。
确认元件释放要花时间(因为在停止状态下进行)。所以通常请将初始值设置为“不
执行”。
8) 吸取位置校正
是以激光定心的带状元件为对象，根据激光识别结果来自动修正吸取位置偏差的功能。修正
的结果被反映到“吸取数据”的吸取坐标中。
如果选择吸取位置修正，生产时的吸取坐标会发生变化，生产途中有时不能同时
吸取。
9) 自动示教
如果将自动示教设为“进行”，则通过托盘上的数点自动测量元件中心位置，并更新吸取坐
标。光点表示元件中心。
在生产时，生产开始时及生产后首次拉出元件数量已变更(补满等)的托盘时进行示教。
10) 元件忽略
如果将元件忽略设置为“是”，则指定的元件在生产时将被跳过，不进行贴片。
使用被指定为跳过元件的贴片行，在生产时虽然不进行贴片，但不算到未贴片一览表中。
从数据库读入元件信息时，“元件忽略”数据被更改为“否”。
第1部 基本篇 第4章 生产程序制作
4-53
11) MTS 标记识别
使用MTS时，如果将吸取基准位置标记识别设为“进行”，则在拉出安置有设置元件的托盘时，
进行吸取基准位置标记的识别，修正吸取、元件返回等执行坐标。
如果选择“进行”，可提高吸取精度，但识别要花时间。
12) 元件层
元件层设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同，元件层不变为元件用尽暂停状态。
请右击一览表中所显示的层1(优先度高)到层7(优先度低)，进行选择设置。
图 4-3-5-2-8
第1部 基本篇 第4章 生产程序制作
4-54
13) 抓取吸嘴数据
是用于设置夹持吸嘴的项目(选购件)。

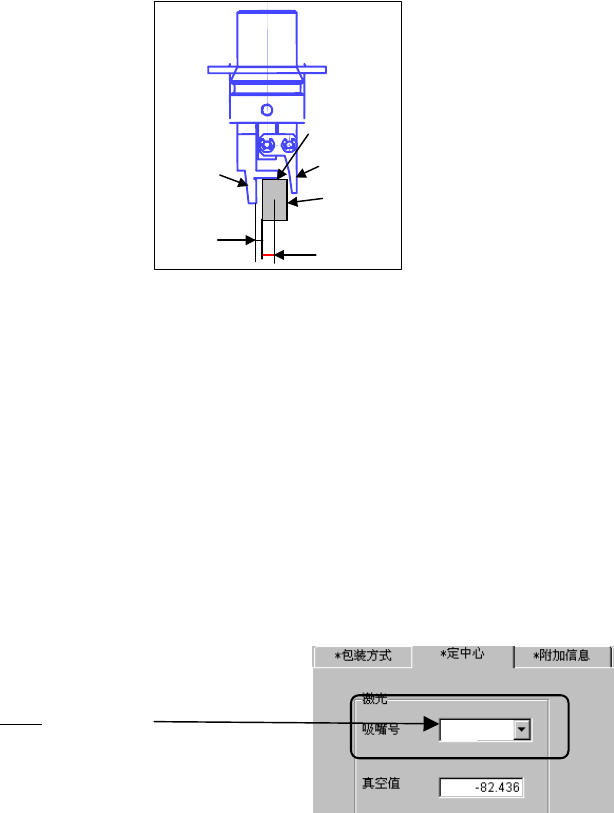

① 抓取位置： “Y”项，输入元件中心点与吸嘴固定侧手臂中心点的偏移值（见图 1
ａ），输入必须是负数（－a）。但“X”项只可输入 0，不可输入其他
数据。
② 水平间隙： 吸嘴固定侧手臂的紧贴面与元件之间的间隙（见图 1b）要输入负数
（－ｂ）。必须注意，根据吸嘴型号、吸嘴方向来确定移动方向。
③ 吸着时的吸嘴方向：指的是，以０度状态供应的元件吸着时的吸嘴方向。请指定０度、90
度、180 度、270 度中的一项。
④ 吸取高度调整： 吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
<使用夹持吸嘴时的设置项目>
除上述“吸嘴数据”外，夹持吸嘴的下述设置与通常的元件不同。
i) 使用新夹持吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入
夹持吸嘴的信息。
ii) 将吸嘴安装到 ATC 上。
将夹持吸嘴安装到 ATC 单元上，从正面看，夹持吸嘴的固定臂应在后面，摇臂应在近前。
iii) 设置元件数据。
a. 设置
吸嘴编号
吸嘴编号为 800 多号。
图 4-3-5-2-9
a
b
元件
c
固定臂
图1
摇 臂
800
