第2部 功能详细篇 第12章 选项元件
12-11-10 保存镀锡识别记录
12-11-10-1 设置镀锡识别日志
在主画面上选择[维护] － [维护日志]。

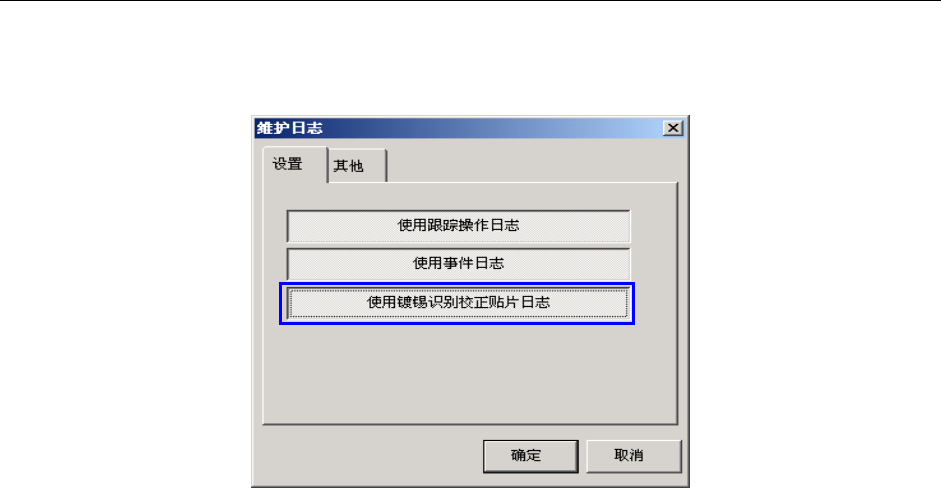

图 12-11-10-1 图像日志菜单
按下[使用镀锡识别校正贴片日志]按钮后，可将日志保存在日志领域里。
12-54
第2部 功能详细篇 第12章 选项元件
12-11-10-2 镀锡识别日志的操作
在主画面上选择 [维护]菜单 [镀锡识别日志]后，显示如下[镀锡识别日志]画面。
图 12-11-10-2 镀锡日志菜单
图 12-11-10-3 镀锡识别日志画面
按下[显示镀锡识别日志]按钮，选择[确定]后，则日志信息以文本格式保存下来。
1) 日志保存格式
生产中保存的镀锡识别日志，以二进制形式保存在共享内存中。以文件形式保存时，转换为 CVS 形
式的文本文件储存。
12-55
第2部 功能详细篇 第12章 选项元件
Log 文件显示 含义 注释
Name 生产文件名称 实行镀锡识别的生产文件名称(半角 20 个字母以内)
Date
日期 识别日期显示形式为 YYYY/MM/DD
Time
时间 识别的时间显示形式为 HH:MM:SS
ProductCir
生产个数 生产开始后的生产个数
CirNo
电路编号 多面电路板的电路编号
MarkId
标记ＩＤ 一组标记的ＩＤ。按编辑的顺序 0～2
MarkPosX
标记的Ｘ坐标 标记的Ｘ坐标。错误时为 0 (单位: 1/10000 mm)
MarkPosY
标记的Ｙ坐标 标记的Ｙ坐标。错误时为 0 (单位: 同上)
CorrectX
Ｘ识别差值 标记的Ｘ坐标与实际识别的 X 坐标之差值。
错误时为 0 (单位: 同上)
CorrectY
Ｙ识别差值 标记的Ｙ坐标与实际识别的 Y 坐标之差值。
错误时为 0 (单位: 同上)
Result
识别结果 显示识别结果。
0:识别 OK 0 以上：识别错误 错误号码
Camera
摄像的摄像机 显示是左右哪个摄像机
0：左摄像头 1：右摄像头
SolderArea1
识别的面积 １ 成对的镀锡的一方面积。显示像素数。
SolderArea2
识别的面积 2 成对的镀锡的另一方面积。显示像素数。
2) 保存的时间
时间 保存的位置，类型等
切断机械电源时 用 AutoSolder.log 名称以 2 进制文件保存。启动时，自动读取本文件，
在共享内存里展开。
按下[显示镀锡识别日志] 按钮
时
以文本格式（文件名”Solder.log”）保存，之后再显示。
生产中，从前次镀锡识别日志保
存起，日志保存累计 6,000 件以
上时
保存在 C:\Temp\Opass\每月文件夹(01～12)\YYYYMMDDHHMM.log 里。
3) 删除
生产中自动生成的[YYYYMMDDHHMM.log]文件中，经过 2 个月以上的文件自动删除。
