第2部 功能详细篇 第1 1章 自动校准 11-15 (2) 设置方法 按照操作内的指示，对设置VCS选择中得单选按钮选中的VCS进行设置。 如果选择“确定”，则设定值生效。(此时不保存设定值。) 如果选择“取消”，则设定值无效。 操作方法 按照指示进行操作,将自动获取得设定值。 图 11-2-6-3 对用设置VCS选中的VCS进行设置。 请选择“运行”。 选择“运行”，则吸取治具并移动到VCS摄象机上后，自动测量2值化…
第2部 功能详细篇 第11章 自动校准
11-14
11-2-6 VCS2 值化阈值(仅限于 KE-2060)
设置通过VCS识别元件时的２值化阈值(临界值水平)。
在此的设置将决定明·暗的判断标准。
当频繁发生VCS的识别错误时，请实施“图像数据”的确认、VCS的清扫、吸嘴的确认·清
扫。即使这样也不能改善时，请重新设置“VCS2值化阈值”。
图 11-2-6-1 VCS2 值化阈值
设置对象VCS
用单选按钮 选择设置对象贴片头。
不能选择没有在机器设置的“使用组件”设置中选择(不使用)的组件。
图 11-2-6-2
(1) 设置项目
No. 项目 设置内容
1 2 值化阈值
使用 VCS 识别元件时的 2 值化阈值
(阈值水平)
(测量到的阈值)
(设定的阈值)
(选择了标准
VCS 时)
第2部 功能详细篇 第11章 自动校准
11-15
(2) 设置方法
按照操作内的指示，对设置VCS选择中得单选按钮选中的VCS进行设置。
如果选择“确定”，则设定值生效。(此时不保存设定值。)
如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获取得设定值。

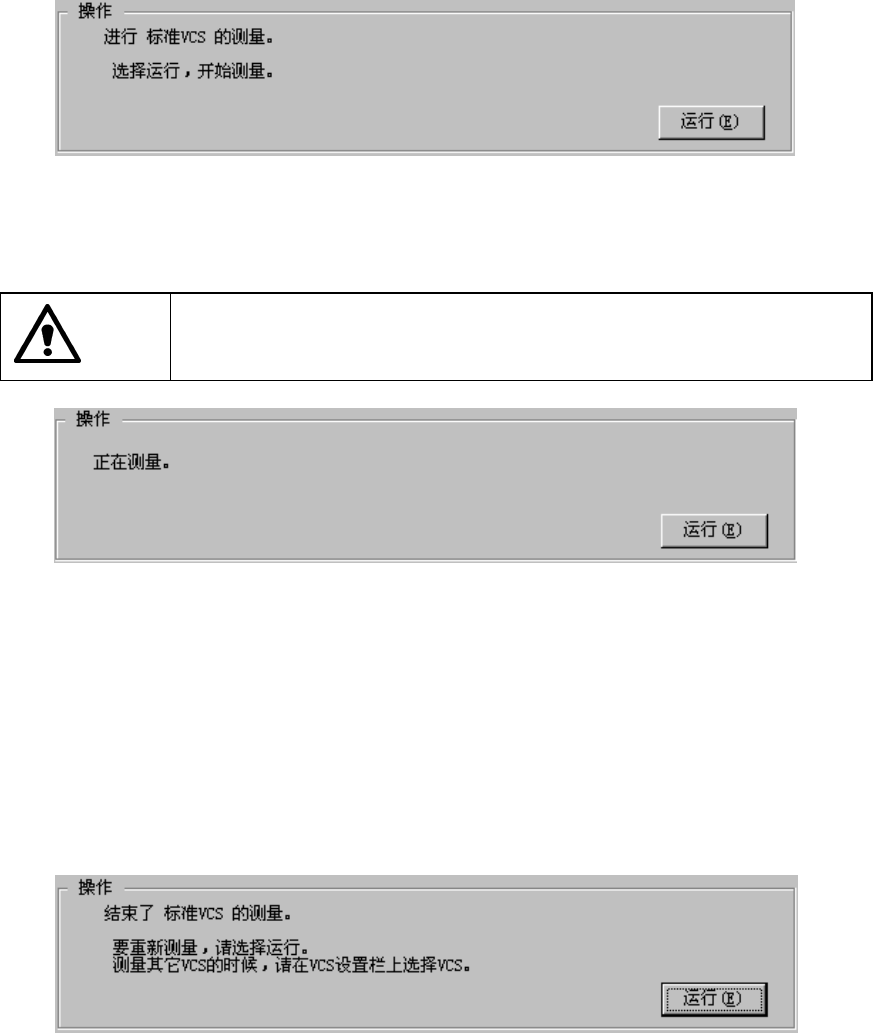

图 11-2-6-3
对用设置VCS选中的VCS进行设置。
请选择“运行”。
选择“运行”，则吸取治具并移动到VCS摄象机上后，自动测量2值化阈值。
警告
单击“运行”后，轴会移动。单击“运行”前请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
图 11-2-6-4
测量内容
① 在FMLA贴片头上安装508或507号吸嘴。
未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴分配”来分配
吸嘴。
② 利用FMLA贴片头从治具工作台吸取治具。
此时，无法吸取治具时即出错。出错时，请重新安装治具。
③ 将FMLA贴片头移动到设置VCS摄象机的识别位置。
④ 通过VCS识别治具的位置，移动到治具的中心位置。
⑤ 通过设置VCS来测量2值化阈值。
图 11-2-6-5
第2部 功能详细篇 第11章 自动校准
11-16
测量结束。
· 重复测量时，请选择“运行”。
选择“运行”，则显示上一个画面。
· 测量别的VCS时，通过“设置VCS”来选择VCS。
变更“设置VCS”,则将显示初始画面。
结束时，请选择“确定”。
