第2部 基本编 第8章 机器设定
8-4-10-9 信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯，则显示下图的信号灯设置画面。

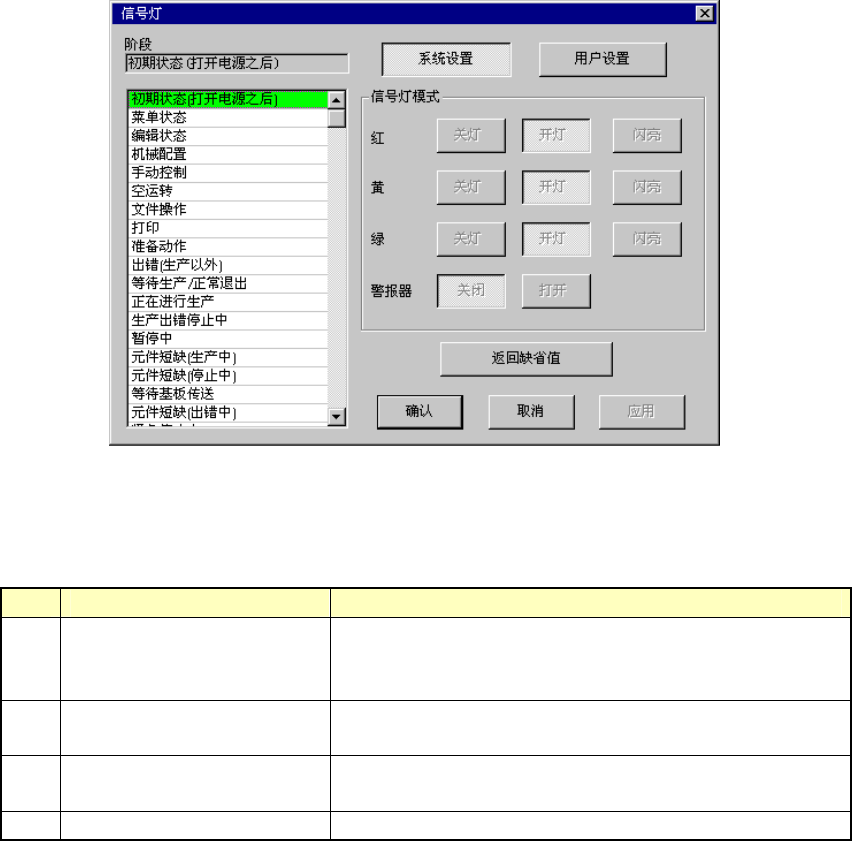

图 8-4-10-10 信号灯设置的对话框画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按下面板上的任意开关，如<START>开关、或<STOP>开关，则停止
鸣叫。为停止鸣叫按下的开关，只起停止鸣叫的作用，对原来的开关功能不起作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作(步骤)，指定信号灯样式(选择后，按钮变为凹状
态)。
8-30
第2部 基本编 第8章 机器设定
3) 初始值
信号灯式样
No. 状 态
点亮状况 红 黄 绿 蜂鸣器
备注
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 空转模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11 待机/正常退出 全部点亮 OFF
12 执行 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽执行 绿色点亮+黄色闪烁 ― OFF
16 元件用尽停止 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18
生
产
元件用尽出错 红色点亮+黄色闪烁 ― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
： 指示灯点亮
： 指示灯闪烁
： 指示灯熄灭
初始状态指接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
8-31
第2部 基本编 第8章 机器设定
8-4-10-10 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，设置传感器的灵敏度。
选择坏板标记传感器示教，则显示如下图所示的坏板标记传感器示教设置画面。
图 8-4-10-11 坏板标记传感器示教设置画面
<设置方法>
1. 安装已作有坏板标记的基板。
2. 在传感器 ON 与、OFF 位置上示教坏板标记的中心位置与基板的位置(无模式处)。此时，将
明亮的基板设为“传感器 ON 位置”，暗的基板设为“传感器 OFF 位置”。(当为陶瓷基板时，
将基板设为“传感器 ON 位置”。)
3. 单击“执行”，则“自动获得”。
8-32
