第 11 章 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
11-1 概要
用自动校准设置的项目如下表所示。
表 11-1-1 自动校准项目
No. 自动校准组 设置内容
1 XY 校正系数 XY 轴停止精度的校正参数
2 激光传感器高度 从基板上面所看到的激光传感器高度
3 吸嘴旋转中心 由激光传感器决定的吸嘴旋转中心
4 贴片头偏差
各贴片头相对于 OCC 的安装位置
与激光校准的主体的安装角度
5 VCS 偏差 VCS 摄象机的安装位置
6 VCS2 值化阈值
使用 VCS 识别元件时的 2 值化阈值
(临界值水平)
7 真空校准 真空的校准值
11-1-1 刚启动后

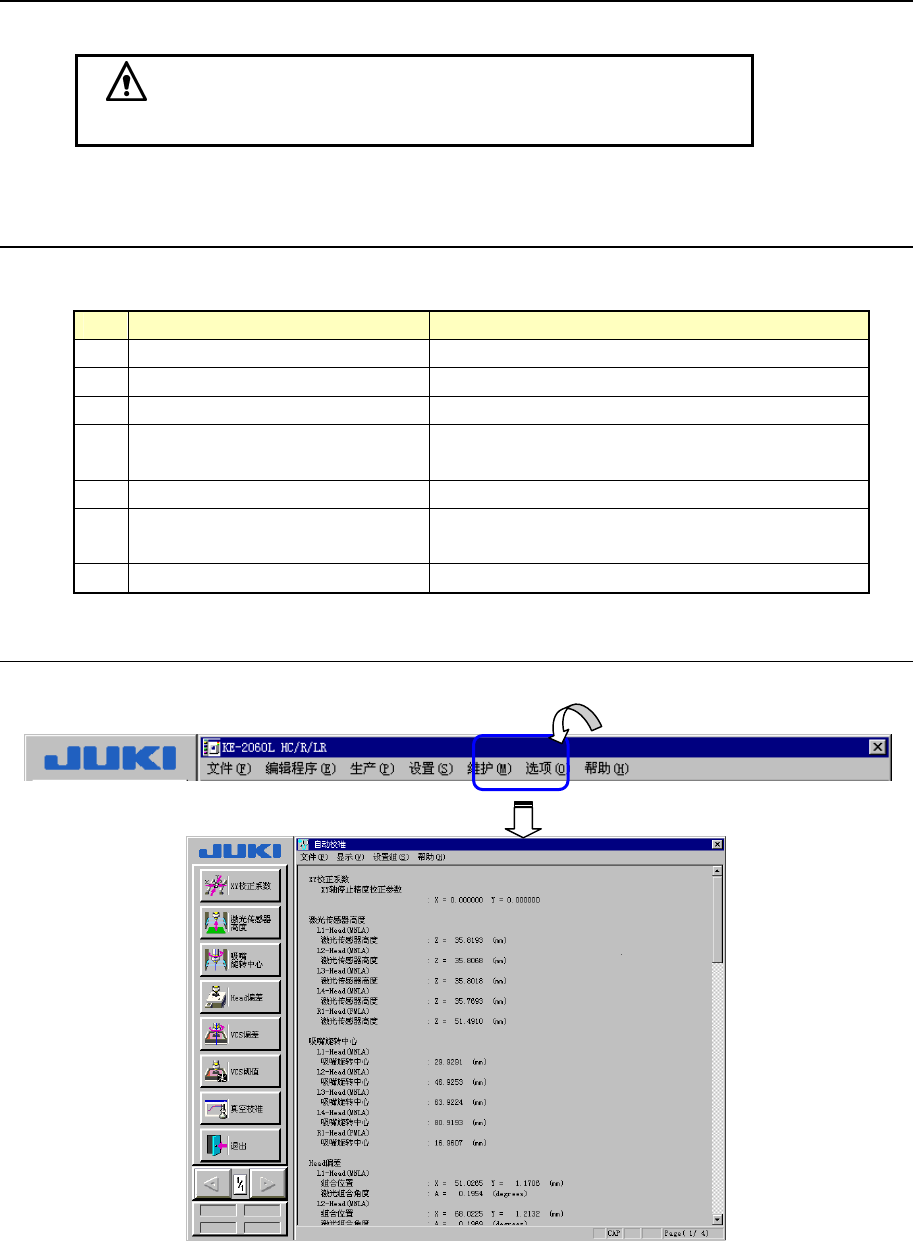

从菜单栏(图11-1-1)中选择“维护”/“自我校准…”，则显示图11-1-2的自动校准初始画
面。
图 11-1-1 菜单栏
图 11-1-2 自动校准初始画面
注意
第2部 功能详细篇 第11章 自动校准
11-2
11-1-2 设置项目的选择
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
不能选择没有在MS参数的“选项”设置中选择的(未安装)组件。
图 11-1-3 设置组的项目
11-1-3 设置值的保存
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会被保存设置值。
选择菜单栏的“文件(F
)”/“退出应用程序(X)”或命令按钮的“结束”，则显示是否
进行保存的确认。此时如果选择“是(Y
)”则保存设定值。

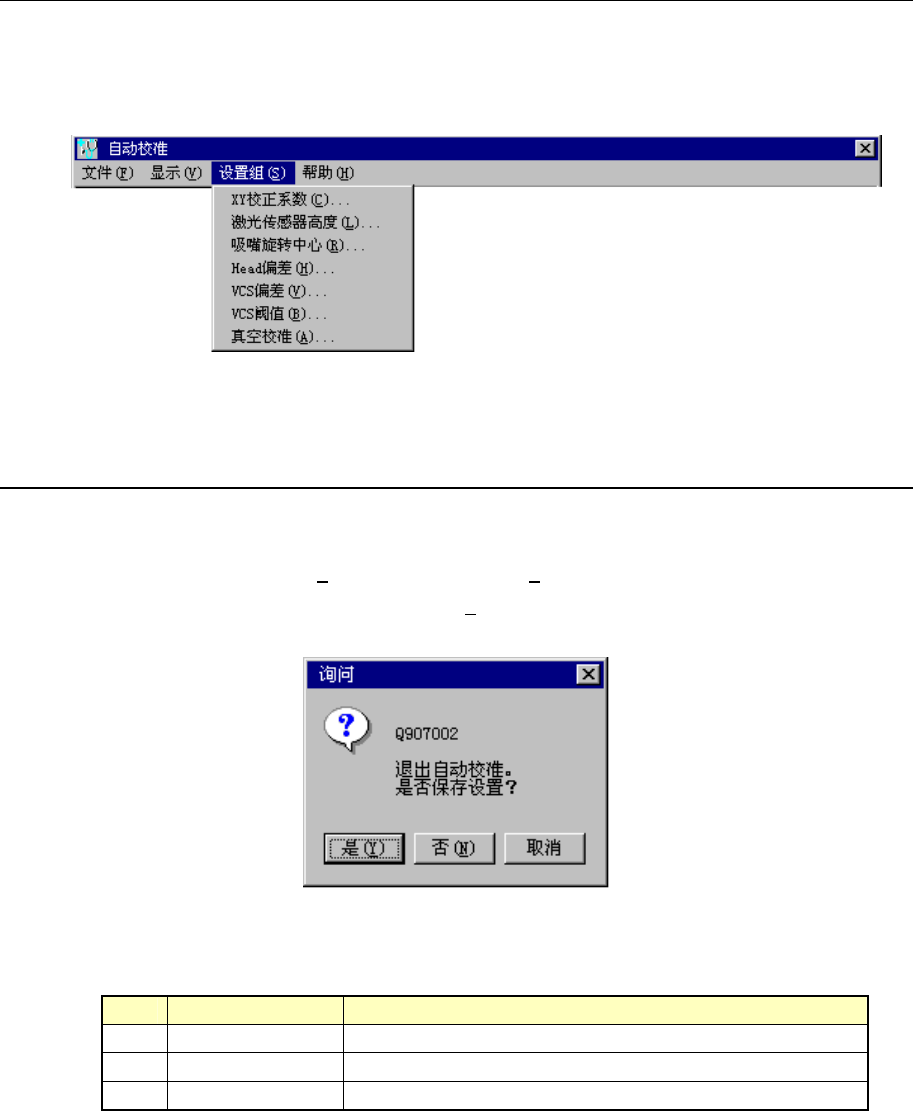

图 11-1-4 保存确认
表 11-1-2 设置按钮的说明
No. 按钮选择 处理
1 是 保存设定值，从自动校准中退出。
2 否 取消设定值，从自动校准中退出。
3 取消 取消结束命令。
第2部 功能详细篇 第11章 自动校准
11-3
11-2 设置组
11-2-1 XY 校正系数

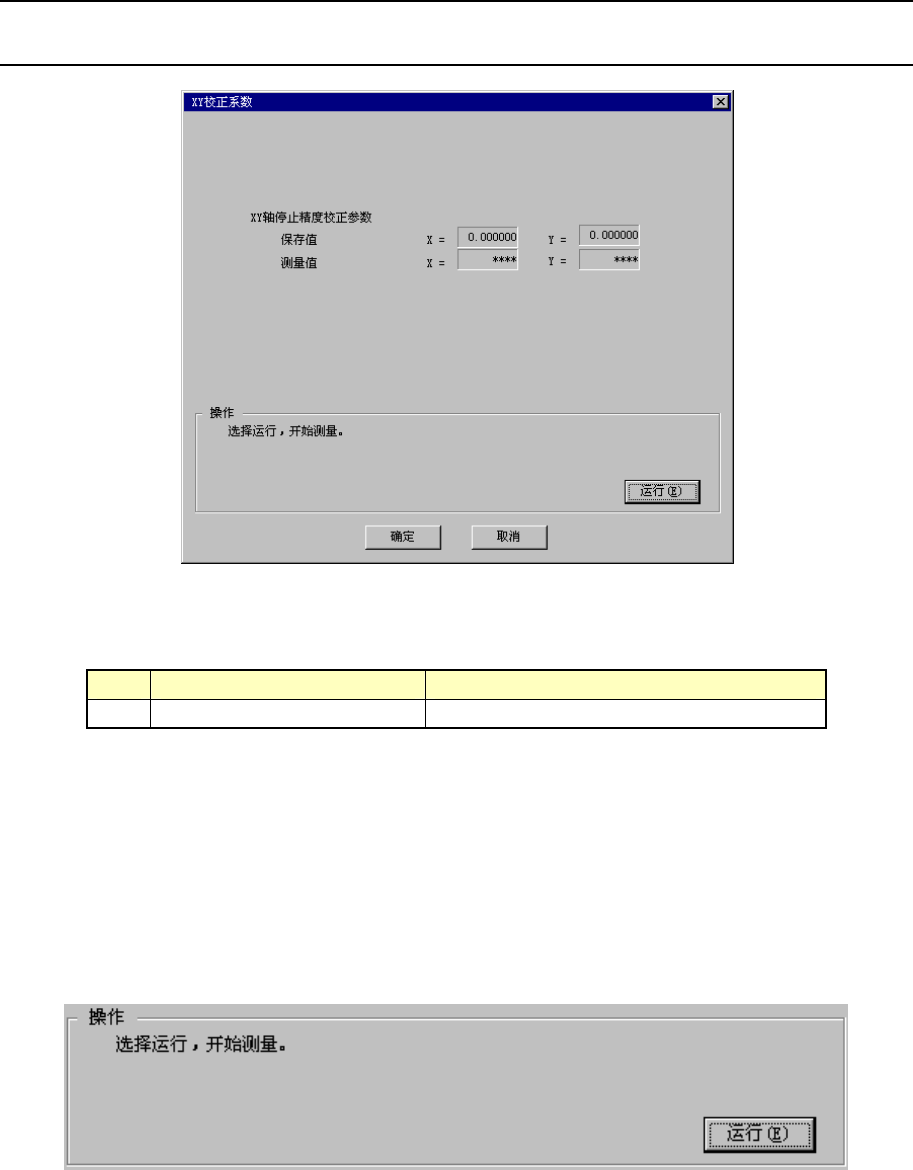

图 11-2-1-1 XY 校正系数
(1) 设置项目
No. 项目 设置内容
1 XY 轴停止精度校正参数 XY 轴停止精度的校正参数
(2) 设置方法
请按照操作内的指示进行设置。
如果选择“确定”，则设定值生效。(此时设定值不被保存。)
如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。
图 11-2-1-1 (a)
请选择“运行”。
选择“运行”，则自动测量XY轴停止精度校正参数。
