第2部 功能详细篇 第11章 自动校准
11-17
11-2-7 真空校准
执行真空校准，则对影响贴片的真空、吹气等空气设备进行故障分析，进而获得元件吸取、
贴片时间的最佳值。
当真空值比引进机器时变化显著，进行日常检修也不能恢复时，请实施真空校准。

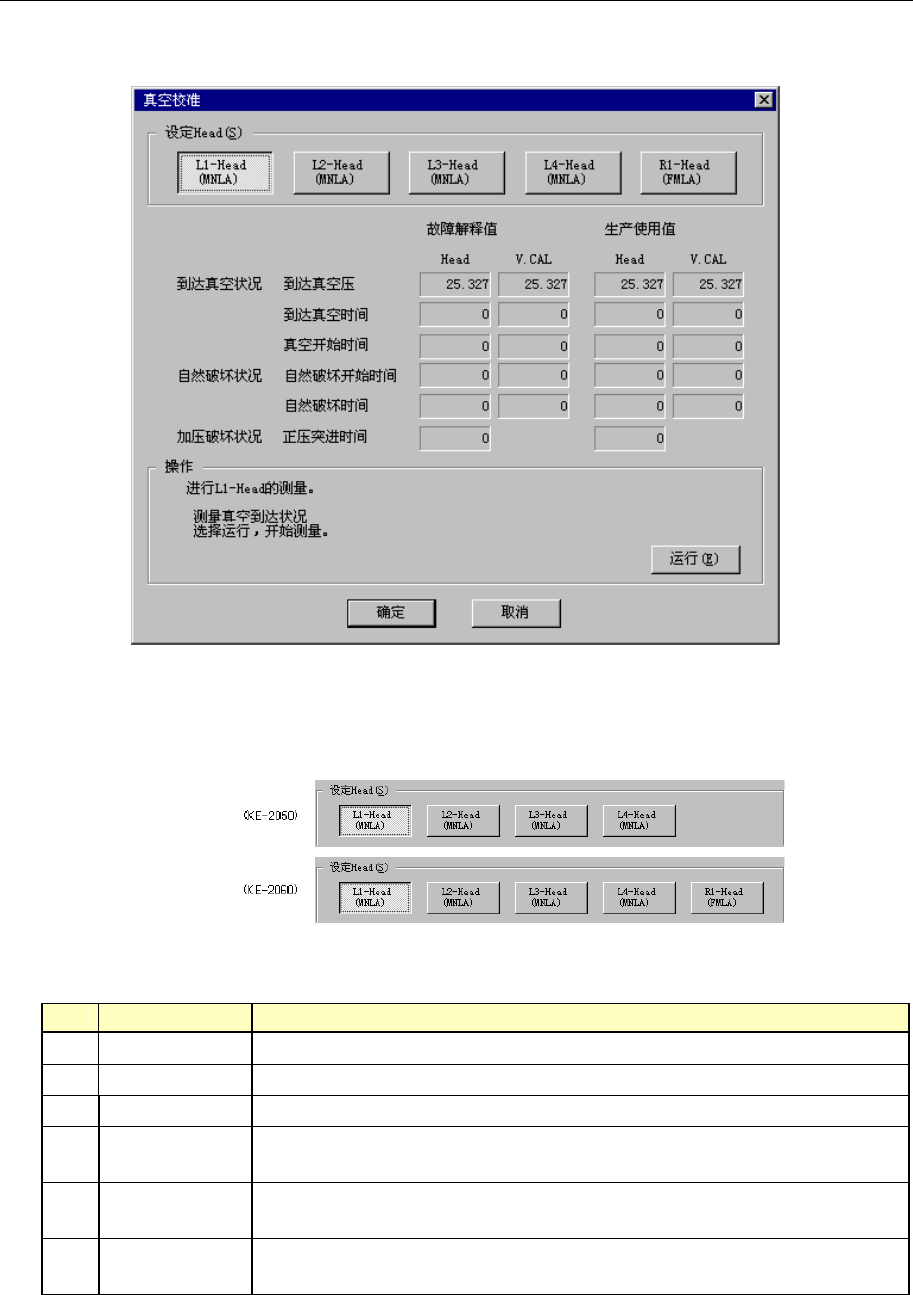

图 11-2-7-1 真空校准
设置贴片头
用单选按钮选择设置对象贴片头。
不能选择没有在机器设置的“使用组件”设置中选择(不使用)的组件。
图 11-2-7-2
(1) 设置项目
No. 项目 设置内容
1 到达真空压力
用贴片头侧、真空校准侧各压力传感器测得的最高真空到达值
2 真空到达时间
用贴片头侧、真空校准侧各压力传感器测得的真空到达时间
3 真空开始时间
用贴片头侧、真空校准侧各压力传感器测得的真空开始时间
4
自然破坏开始
时间
用贴片头侧、真空校准侧各压力传感器测得的从真空电磁阀 OFF 到真
空值达到真空压下限值的时间。
5 自然破坏时间
用贴片头侧、真空校准侧各压力传感器测得的从真空电磁阀 OFF 到真
空值达到吸取真空压临界值的时间。
6 正压进入时间
用贴片头侧的压力传感器测得的从喷吹电磁阀 ON 到真空值突破大气压
转为正压的时间
第2部 功能详细篇 第11章 自动校准
11-18
(2) 设置方法
· 按照操作内的指示，对用设置贴片头中的单选按钮选中的贴片头进行设置。
如果选择“确定”，则设定值生效。(此时不保存设定值。)
如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。
图 11-2-7-3
对用设置贴片头选中的贴片头进行设置。
请选择“运行”。
选择“运行”，则自动测量真空到达状况。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 设置贴片头将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。

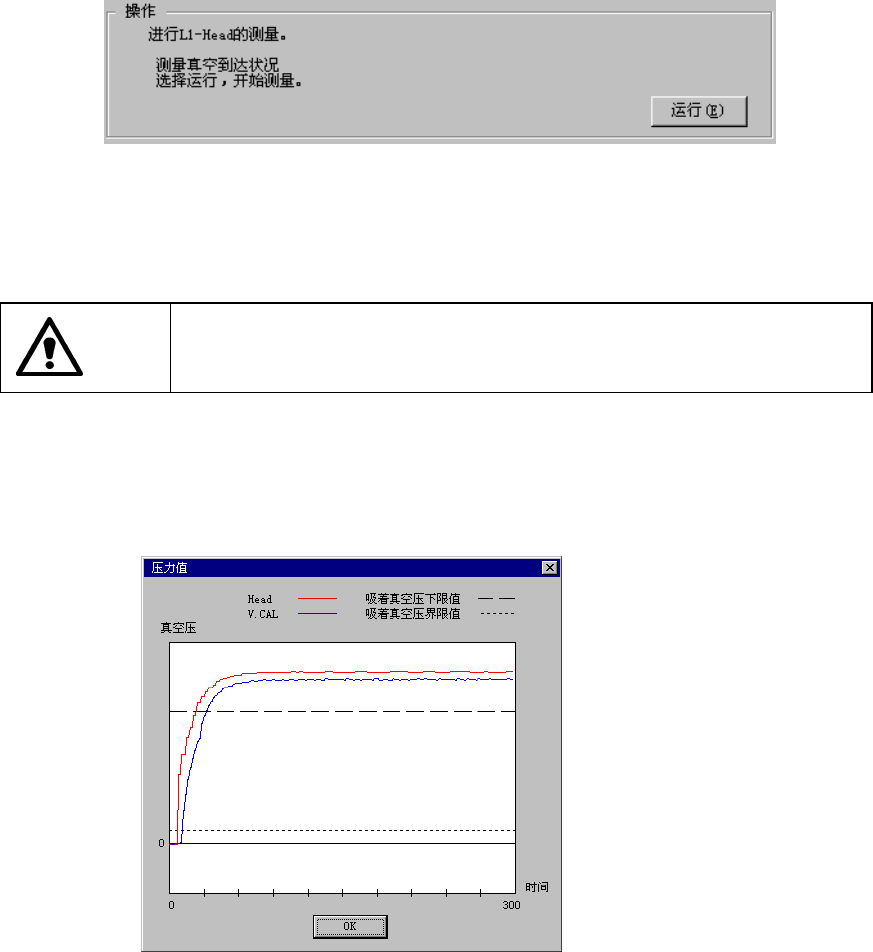

· 测量后所显示的压力值图表为第3次的数据。
图 11-2-7-4
