第2部 功能详细篇 第12章 选项元件
12-11-7 镀锡校正设置流程
① 从生产程序贴片坐标中选择 2 或 3 个镀锡识别点。
* 尽量围绕着贴片领域的外侧选择位置，避免 3 点直
线排列。
* 丝网印刷等明亮度与镀锡相近的不要邻接在一起。
* 建议把识别的贴片点设置在最下层。
② 把焊锡识别用的区域基准标记数据的标记类型，改
为“焊锡”。
③ 把上述①选择的贴片坐标，输入到标记坐标。
④ 进行各个标记的示教
⑤ 使用调整功能后识别仍不稳定时，请另设置坐标，
得到识别稳定的位置后注册下来。
⑥ 设置区域基准标记对识别镀锡印刷偏移校正贴片点
的校正。
图 12-11-7-1 设置镀锡校正的流程
スタート
开始
認 識点の選択选择识别点
标记类型を[镀锡]に設定
把标记种类设置为“镀锡”
入力 识别坐标の
終了
2 値化 しきい値示教
照明 の示教
搭載 定 点に标记補正の設
镀锡外形示教
OK
認 識結果？
NO
输入识别坐标
HOD のカメラキーを押す
按下 HOD 摄像机按钮输入
照明示教
2 值化阈值示教
镀锡外形示教
设置检测阈值
识别结果？
标记登録
注册标记
在贴片点设置标记补偿
退出
12-43
第2部 功能详细篇 第12章 选项元件
12-11-8 编辑程序
12-11-8-1 设置镀锡标记
把鼠标对准区域基准标记数据的标记类型单元格，右击鼠标，选择标记类型。标记类型的详细
表，请参见表 12-11-8-1。
标记 ID 的第一个字母
默认值自动设置为 S。
识别镀锡印刷时，

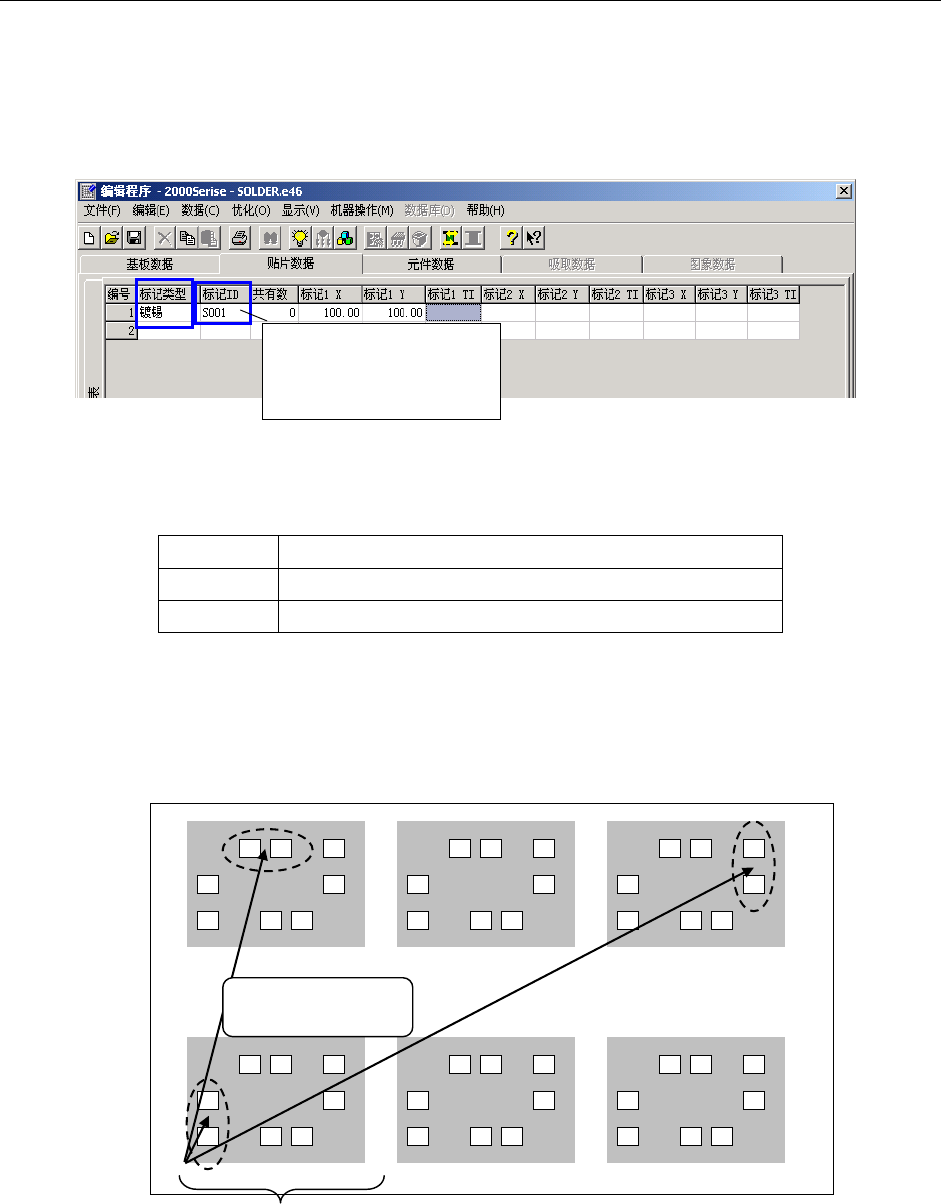

图 12-11-8-1 设置标记类型画面
表 12-11-8-1 标记类型
标记 原有的区域基准标记 （默认）
镀锡 以电路为单位的镀锡标记
展开镀锡 基准电路坐标上的焊锡标记 （多面电路板时）
[展开镀锡] 在多面电路基板上选择基板上的 1 组识别镀锡印刷，进行校正。[展开镀锡]
指的是，把基准电路上位移的坐标注册下来，把 1 组镀锡印刷识别结果对多面电路板的全部
电路进行校正。识别坐标，按基准电路坐标值输入。但，在 1 个生产程序上，不能同时进行
[镀锡]标记类型和[展开镀锡] 两种设置。
识别坐标，按基准电路
坐标值输入
基准电路
图 12-11-8-2 展开镀锡标记
12-44
第2部 功能详细篇 第12章 选项元件
12-11-8-2 输入标记坐标
把标记类型设置为 [镀锡] 后，在标记坐标值（标记 X、标记 Y）框里输入 2 点或 3 点需要
识别的镀锡贴片位置坐标。
但，若把标记类型设置为 [展开镀锡] 时，偏离基准电路的坐标值，也要按基准电路坐标
值输入。

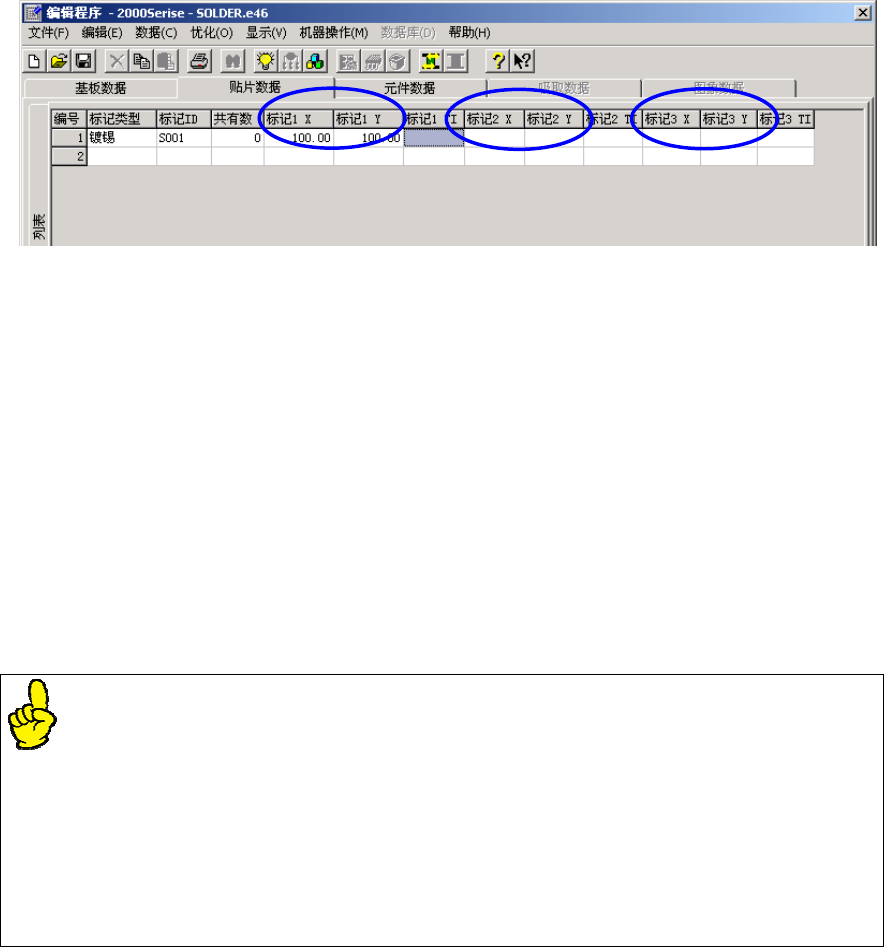

图 12-11-8-3 设置镀锡标记座標画面
12-11-8-3 示教
把鼠标对准 [标记 TI] 位置，用 HOD 进行镀锡标记示教。
* 因使用镀锡，每个示教点的明亮度可能不匀，请进行示教，不要使用复制图案。
1) 调整照明
边看 VCS 监视器，边调整[垂直照明]、[镀锡照明]、[对比度图案]等各种参数，使镀锡印刷和基板
呈现明显的对比度。
请在编辑框直接输入数值，或选择编辑框右侧的箭头，变更各种参数。
垂直照明主要影响焊盘和抗焊剂部分的明亮度，镀锡照明主要影响镀锡的明亮度。
・ 镀锡印刷识别，把基板的电极图案等亮度高的部分的亮度变为 0。
因此，要调整垂直照明和镀锡照明的参数，使电极焊盘部分达到最高亮度，镀锡的
亮度变为中等，其他部分变暗。
・ 由于镀锡印刷表面有凸凹，在调整 2 值化阈值或识别时，镀锡印刷内部显示黑斑点
状（亮度 0）部分时，应把照明设置值降低一些。
・
对比度图案，是变更摄像机感应度的参数。调整照明无效时，要选择能使镀锡印刷
与基板对比度达到较佳效果的号码。
