第2部 功能详细篇 第1 2章 选项元件 12-11-8-5 输入数据的流程 调整照明 设置 2 值化阈值 （ HOD ） 设 置 检 查 阈值 设置镀锡外形 （ HOD ） 自动调整参数 设 置 贴片校 正 手动设置 详 细设置 不更新数值 结束示教 更新数值 按下 ENTER 后，数值即被更新，跳过设置画面。 12-52
第2部 功能详细篇 第12章 选项元件
12-11-8-4 设置贴片校正
把光标对准需要执行识别镀锡印刷补偿贴片位置的贴片[标记]上，右击鼠标，从显示的菜单上选
择[编辑] 或「浏览」。画面切换为区域基准标记后，把鼠标对准已完成示教的镀锡标记行，按下[选
择]按钮。校正设置完成后，在贴片点标记位置上，将显示校正使用的标记 ID。
* 需要同时设置多个贴片点校正时，把鼠标对准贴片数据的标记上，在需要校正的贴片点上拖动鼠标统
一选择，可进行同时设置。
图 12-11-8-13 设置贴片校正画面
12-51
第2部 功能详细篇 第12章 选项元件
12-11-8-5 输入数据的流程
调整照明
设置
2
值化阈值
（HOD）
设
置
检
查
阈值
设置镀锡外形
（HOD）
自动调整参数
设
置
贴片校
正
手动设置
详
细设置
不更新数值
结束示教
更新数值
按下 ENTER 后，数值即被更新，跳过设置画面。
12-52
第2部 功能详细篇 第12章 选项元件
12-11-9 生产
12-11-9-1 生产开始时的错误处理
要在没有识别镀锡印刷补偿贴片位置功能的装置上使用镀锡印刷识别进行生产，在生产开始
前进行检查时会出现警告。
若按下开始生产按钮强行开始生产，会显示不能进行镀锡印刷识别的对话框。此时，请选择
是忽略镀锡印刷识别开始生产，还是中止生产。

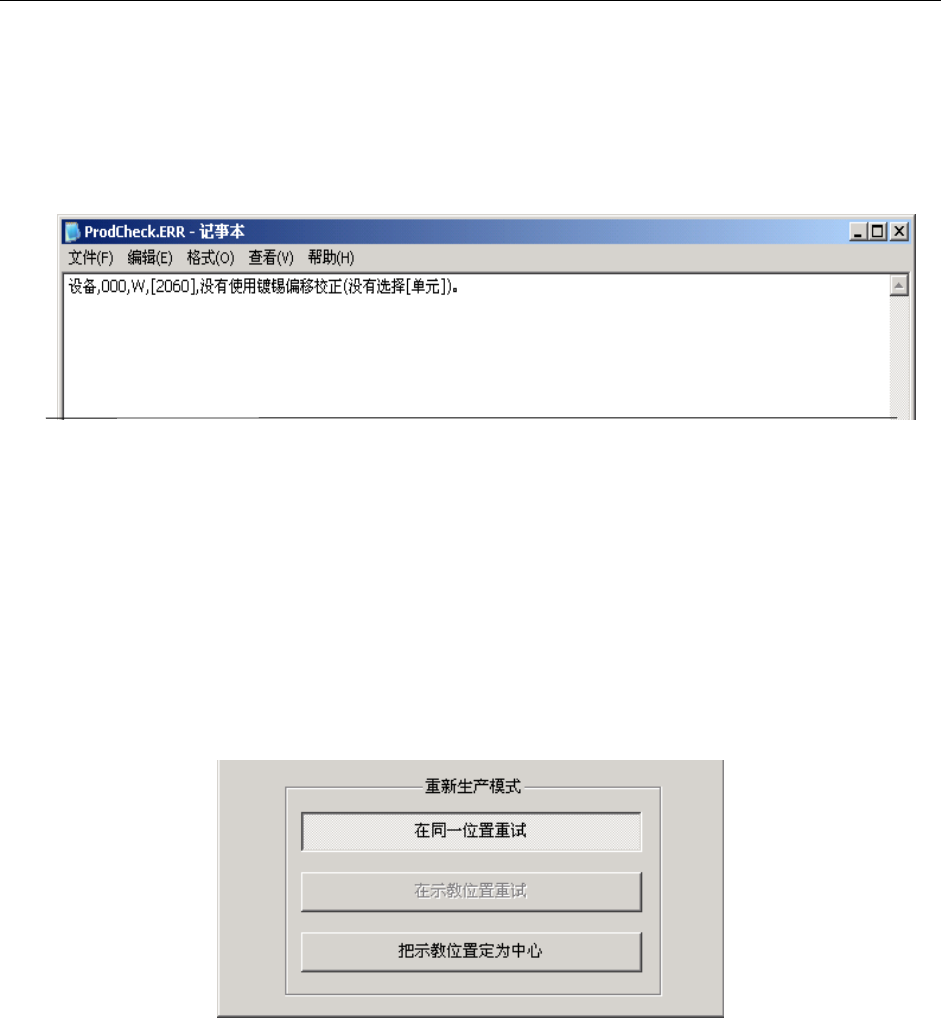

图 12-11-9-1 生产开始前的警告画面
12-11-9-2 生产中的错误处理
识别错误时显示的再生产模式中，不能选择 [在示教位置重试]。需要不改变位置重新识别时，
请选择[在同一位置重试]后，再按生产开始按钮。需要示教时，请选择 HOD 的 CAMERA 按钮，完成
1 组镀锡中点示教后按 ENTER 键，再选择[把示教位置定为中心] ，按生产开始按钮。
在继续生产时，若镀锡标记位置上已有贴片时，请选择[把示教位置定为中心]按钮，再实行生
产。
图 12-11-9-2 重新开始生产模式
12-53
