第 1 部 基本篇 第 2 章 生产
2-41
2-8-3-1 生产状态
按下<START>开关,生产开始后，画面中显示生产状态。
画面显示根据“工具”/“操作选项”的“生产(显示)”标签的设定(是否选中“用大号字体
显示生产基板的数量”)而不同。(参见第7章 操作选项)
◇ 通常的生产状态显示画面
图 2.8.3.1.1 生产状态显示画面
◇ 当在操作选项的“生产(显示)”标签中选中“用大号字体显示生产基板数量”项时。
图 2.8.3.1.2 生产状态显示画面(放大显示)
第 1 部 基本篇 第 2 章 生产
2-42
① 实际生产数量/计划生产数量
计划生产数量：在生产条件中所设定的计划生产数量。
实际生产数量：显示实际生产的数量。
操作选项的“生产(显示)”标签中的“累计生产基板数量”项被选中时，从生产基板数量
的实际数量开始计算。
操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示的生产实际
数量为剩下的数量。
② 总贴片点数
1张基板上的所有贴片点数。
③ 顺序
显示当前正在进行的贴片顺序(输入顺序或最优化顺序)。
④ 生产状态
显示当前的生产状态。具体内容如下。
显示文字 状态
基板传送中 传送正在基板
VCS 识别中 正在进行 VCS 标记的识别处理(仅限于 KE2060)
区域坐标点识别中 正在进行区域坐标点的识别处理
BOC 标记识别中 识别正在 BOC 标记
坏标检测中 正在检测坏板标记
贴片位置 正在进行元件的贴片，或正在向贴片位置移动
吸取位置 正在进行元件的吸取，或正在向吸取位置移动
共面识别中 正在识别共面性
吸嘴安装中 正在安装吸嘴，或正在向吸嘴安装位置移动
吸嘴返回中 吸嘴正在返回，或正在向吸嘴返回位置移动
元件废弃中 正在废弃元件，或正在向元件废弃位置移动
台架标记读取中 正在读取台架标记
基板传送回避位置移动中 正在向基板传送回避位置移动
其他位置 正在进行其他操作
⑤ 通道编号
显示贴片头所吸取贴片的元件的通道编号。
⑥ 阶段编号
显示贴片头所吸取贴片元件的“贴片数据”顺序。(因输入顺序与最优化顺序而异)
⑦ 总贴片点数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的贴片头编号。
使用 MTC 元件时，由于 MTC 自身在进行元件用尽时的层检索，有时显示的层会不一
样。
⑨ 吸嘴编号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头将吸取的元件名。
11
元件 ID
显示贴片头将吸取的贴片元件的元件ID。
注意：
第 1 部 基本篇 第 2 章 生产
2-43
2-8-3-2 暂停
临时停止生产时，按下操作面板的<STOP>开关。
在“连续” 运行模式下按下<STOP>开关，或在运行模式为“步骤”时停止在步骤位置上时，
机器将处于暂停状态。

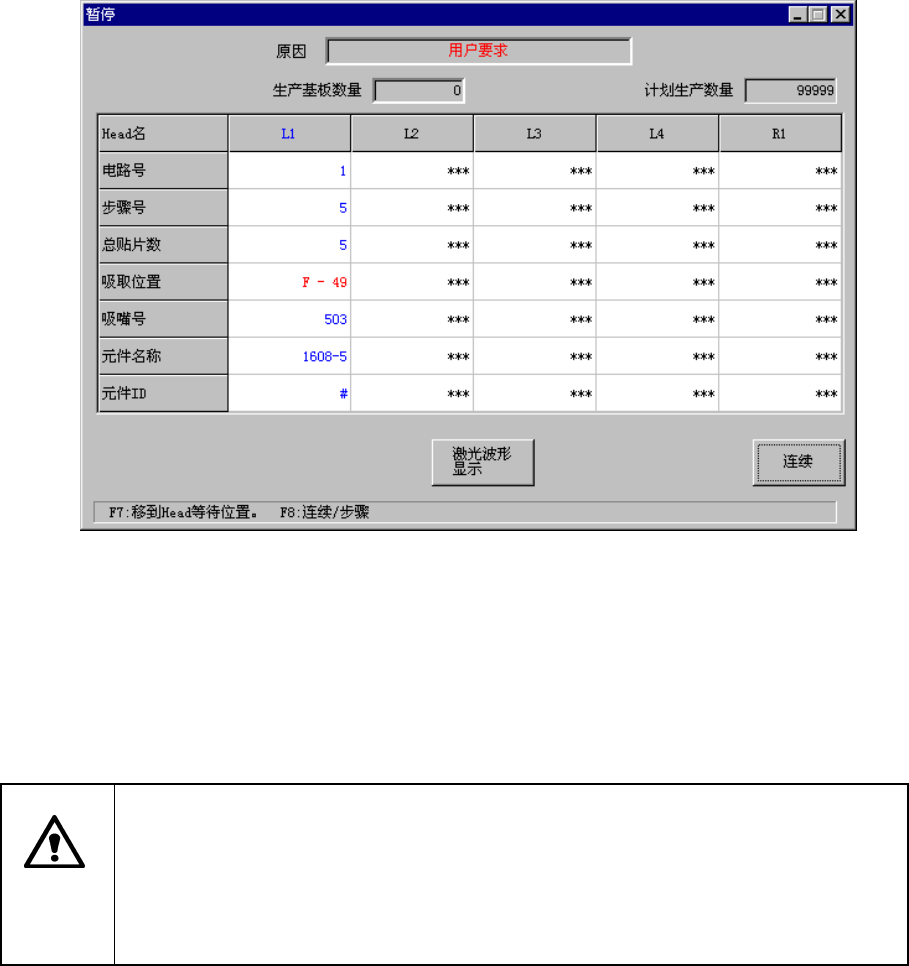

暂停状态时的显示画面如图2-8-3-2-1所示。
图 2.8.3.2.1 暂停状态时的显示
在此，若按下<START>开关，则暂停对话框消失，暂停状态被解除。
若按下<STOP>开关，将转换为生产中断处理。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
