第 1 部基本篇第 2 章生产 2- 99 2-11-3 发生标记识别错误在BOC标记、区域基准标记的识别中发生识别错误，则显示如下的画面，并进入暂停状态。图 2.11.3.1 BOC 标记识别错误 <处理步骤> 1) 选择 HOD 的摄象机，进行示教。 2) 可选择“生产重新开始模式” 。请根据情况选择。 ● 在同一位置重试忽略已示教的位置，再次进行标记识别。 ● 在示教的位置进行识别由于基板的加工偏差等原因…

第 1 部基本篇第 2 章生产

2) 发生错误的供给装置的跟踪及吸取位置校正

与元件用尽时的暂时停止相同

3) 详细信息

与元件用尽时的暂时停止相同(参见2-11-1 元件用尽)

但当发生共面性错误时，显示“取得共面信息”按钮。

● 获取共面性信息(仅适用于KE－2060)

当存在共面性错误时，在错误详细信息画面(图2.11.2.3)中显示“取得共面信息”按钮。

图 2.11.2.3 获取共面性信息的按钮

◇ 按此按钮可获取共面性信息，用记事本的形式进行显示。

此外，右击发生共面性错误的贴片头的相应行，则显示“取得共面信息”一览。可从一览

表中选择共面性信息，并以记事本的形式进行显示。

此外，当出现共面性错误，显示暂时停止的对话框时，也同样显示一览表。

关于共面性的输出信息，请参见附录。

第 1 部基本篇第 2 章生产

2-11-3 发生标记识别错误

在BOC标记、区域基准标记的识别中发生识别错误，则显示如下的画面，并进入暂停状态。

图 2.11.3.1 BOC 标记识别错误

<处理步骤>

1) 选择 HOD 的摄象机，进行示教。

2) 可选择“生产重新开始模式”。请根据情况选择。

● 在同一位置重试

忽略已示教的位置，再次进行标记识别。

● 在示教的位置进行识别

由于基板的加工偏差等原因，标记位置在检验边缘时请选择。在已示教的位置，再次进

行标记识别操作。

● 把示教位置的识别作为识别结果

因标记氧化等原因而无法识别时选择。把已示教的位置作为标记位置进行贴片修正。因

此，请在正确执行示教后选择。

3) 按开始按钮，重新开始。

注意

上述选择仅对当前被定中心的基板有效。因此从下一次的基板开

始，在生产程序上的值为有效。在批量变更等，其标记条件变化

后，请对生产程序进行编辑。

第 1 部基本篇第 2 章生产

100

2-11-4 打开安全盖

如果在生产动作中打开安全盖，则显示如下画面，并进入暂停状态。

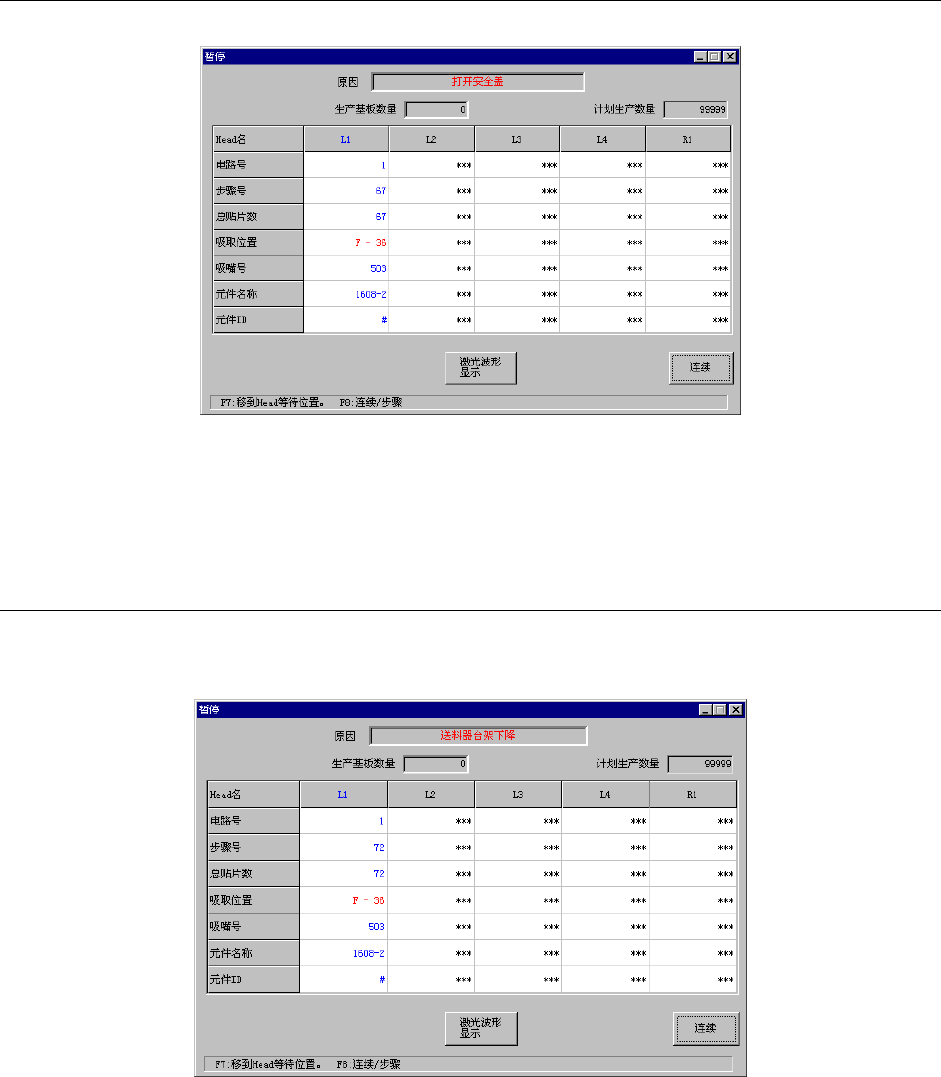

图 2.11.4.1 安全盖打开

按下<START>开关，则重新开始生产动作，此时，生产动作为低速。关闭安全盖，则恢复高速

动作。

按下<STOP>开关，则显示中断信息，中断生产动作。

2-11-5 送料器台架下降

当送料器台架处于下降状态时，不能开始/重新开始生产。

此外，如果在生产动作中,送料器台架下降，则显示如下对话框，并进入暂停状态。

图 2.11.5.1 送料器台架下降

开始/重新开始生产时，请正确设置送料器统一交换台，并使送料器台架上升后，再按下<S

TART>开关。

另外，如果在显示该画面时按下<STOP>开关，则中断生产动作。
