第2部 功能详细篇 第12章 选项元件
12-11-3 设置
12-11-3-1 设置使用／不使用镀锡偏移校正

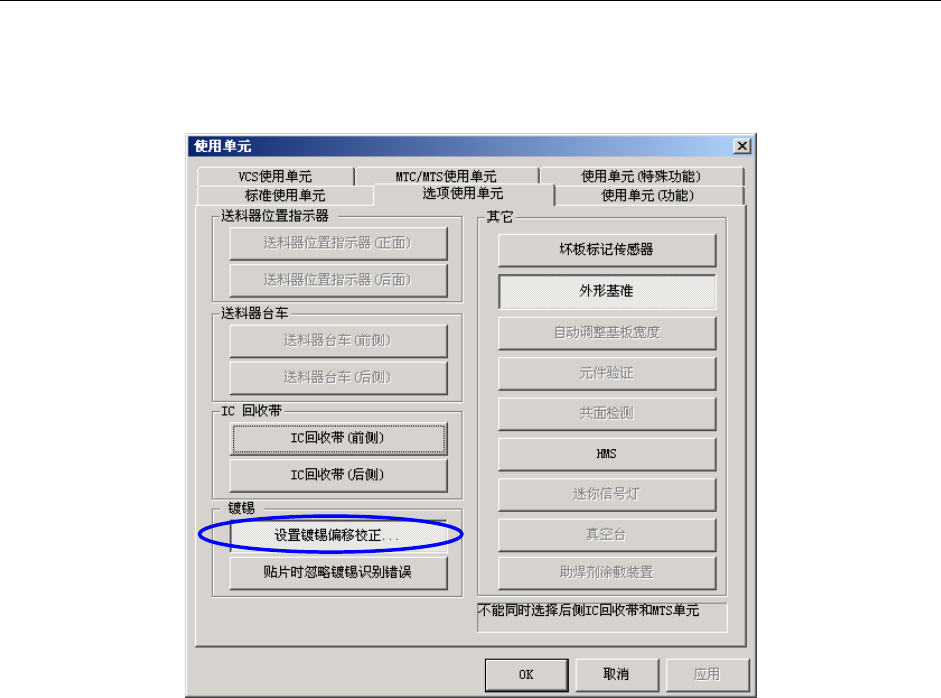

在设置画面上选择“设定组”－“使用单元”，设置使用／不使用镀锡偏移校正。
图 12-11-3-1 使用单元的设置画面
12-11-3-2 贴片时忽略镀锡识别错误
用户级别为“修理工程师”者，可设置“使用单元”的“贴片时忽略镀锡识别错误”。
在“贴片时忽略镀锡识别错误”有效时，只要有 1 组镀锡标记识别发现 1 处标记识别错误，则会
放弃对与该镀锡标记相关贴片点的镀锡偏移校正，改在通常位置上进行贴片（不进行暂停）。
※“贴片时忽略镀锡识别错误”功能只在生产中有效。此时，编辑程序中的贴片位置摄像机跟踪
功能中此功能是无效。
12-40
第2部 功能详细篇 第12章 选项元件
12-11-4 设置镀锡偏移校正参数
从“使用单元”选择“设置镀锡偏移校正”后，会显示下列“镀锡偏移校正”画面。可在该画面
上设置“检测领域容限值”、变更示教用参数的初始值。
设置镀锡检测领域
容限值
变更示教用参数的
初始值
图 12-11-4-1 设置检测容限值画面
12-11-4-1 设置检测范围补偿
选择“设置组”－“设置镀锡偏移校正”－“设置检测领域容限值”，设置检测范围补偿值。需
要比位移检测值计算的范围更大时，输入该值。镀锡识别，在位移检测值加算补偿值的范围内进行。
位置ずれ検査値
位移检测值
图 12-11-4-2 检测领域示意图
※ 输入补偿值后只是扩大检测范围，位移检测判定值没有变化。但，扩大检测范围后，可能会检测
出识别对象外的镀锡等错误，造成识别不稳定。
デ 域フォルト検出領
镀 锡外形
镀锡外形
检测领域默认值
検出領域
检测领域
検出範囲マージン
检测领域容限值
12-41
第2部 功能详细篇 第12章 选项元件
12-11-5 设置镀锡示教初始值
设置镀锡示教参数初始值。
设置各装置上的焊锡示教初始值――“镀锡用 2 值化阈值”、“位置偏移阈值”、“面积检查阈值”、
“垂直照明”、“镀锡照明”“对比度图案” 等。
选择“默认”按钮，可把所有设置值恢复为出厂时的初始值。
12-11-6 手动控制
在手动控制的“Head 设备控制”画面上，选择“镀锡照明控制”，操作打开 / 关闭，进行控制。
图 12-11-6-1 手动控制的 Head 设备控制画面
