2-12 生产支持
在执行生产动作前，进行各种确认动作。
2-12-1 生产程序检查
开始生产前，进行生产程序的检查。
可参照生产程序检查项目一览表，显示检查结果。
开始生产前点击菜单栏的“生产支持”/“生产程序检查”后，显示生产程序检查画面。

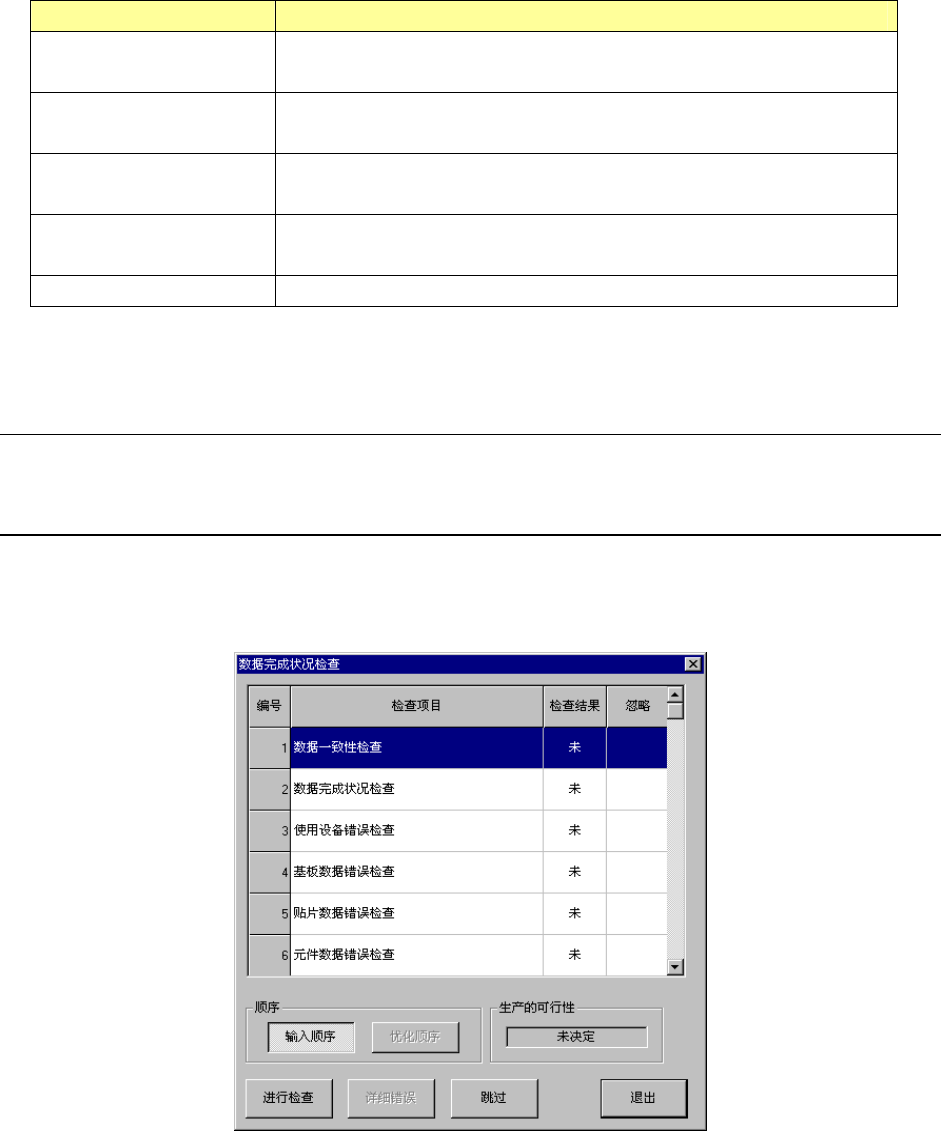

图 2.12.1.1 生产程序确认
第 1 部 基本篇 第 2 章 生产
2-
136
2-12-1-1 检查项目
在此显示检查项目的信息。
图 2.12.1.1.1 检查项目
No. 项目 内容
１ No. 显示进行检查的顺序。
２ 检查项目 显示检查项目的大致内容。
３ 检查结果 显示检查的结果。
４ 忽略 设定略过检查的项目。
2-12-1-2 执行生产程序检查
按下“进行检查”按钮，生产程序的检查将对略过检查项目以外的项目进行检查，其结果反
映在检查结果中。
然后，将在可否生产中显示能否进行生产。
动作 结果内容 显示内容
实行检查前 待定
有错误 错误
有警告 警告
如果改变条件能够生产 改变条件
实行检查后
无错误、警告 OK
此外，可对生产程序的每一序列(输入顺序、优化顺序)进行检查。
第 1 部 基本篇 第 2 章 生产
2-
137
2-12-1-3 错误详情
进行生产程序的检查后，若生产程序中有错误或警告，则可以选择“详细错误”按钮。按此
按钮，将按每1件显示错误或警告的详细信息。
图 2.12.1.3.1 错误详情
“上一次” ：显示上一条错误。
“下一次” ：显示下一条错误。
“正确” ：关闭错误详情对话框。
