R e v 1 . 00c 动作说明书 5- 9 ① 构成贴装头的基板 ヘ ッ ド メ イ ン 基板 ヘ ッ ド 中 継基 板 ＯＣ ＣＡ ＬＩ Ｇ Ｈ Ｔ 基板 ＯＣ ＣＶ ＬＩ Ｇ Ｈ Ｔ 基板 ＯＣ ＣＡ ＬＩ Ｇ Ｈ Ｔ 基板 ＯＣ ＣＶ ＬＩ Ｇ Ｈ Ｔ 基板 ＯＣ Ｃ （ Ｌ用） ＯＣ Ｃ （ Ｒ 用） （ Ｋ Ｅ − ２ ０ ８ ０ 用 ） 贴装头主基板 贴装头中转基板 基板 基板 基板 基板 （ 用于 R ） ( 仅限 …
Rev1.00c
动作说明书
5-
8
5-1-7 Ｉ／Ｏ 控制器基板（４０００１９４３）
Ｉ／Ｏ控制基板和各装置间的通信，传送１６ｂｉｔ长的串行数据。
说明Ｉ／Ｏ控制基板和各装置基板的关系和功能。
各装置基板的控制由Ｉ／Ｏ控制基板的ＣＰＵ：６８０００ １２ＭＨｚ来进行。（但是，关于贴装头由主控直接控
制。）
ＨＯＤ进行ＲＳ−２３２Ｃ的数据送信收信。
基板的ＬＥＤ
LED № 色 亮灯状态
ＬＥＤ１ 红 ＦＡＩＬ状态
ＬＥＤ２ 红 ＨＡＬＴ状态
ＬＥＤ３ 绿 正常动作
5-1-8 贴装头主基板
贴装头主基板通过传送串行Ｉ／Ｆ与主控电脑进行通信，是控制贴装头部的
Ｉ／Ｏ的基板。有下列内容。
（１）真空和流动用电磁阀的驱动
（２）读取真空传感器检测的真空数据。
（３）点传感器模拟数据的读入
（４）Z 轴减速传感器的检测
（５）Z 轴的减速传感器状态向 Zθ 轴伺服放大器输出
（６）HMS 的 I/F
（７）左右 OCC 图像的切换
（８）左右 OCC 照明控制电流的中继
（９）贴装头提升气缸电磁阀的驱动
（１０）读取坏标记传感器的ＯＮ／ＯＦＦ和判定结果。（选购品）
Rev1.00c
动作说明书
5-
9

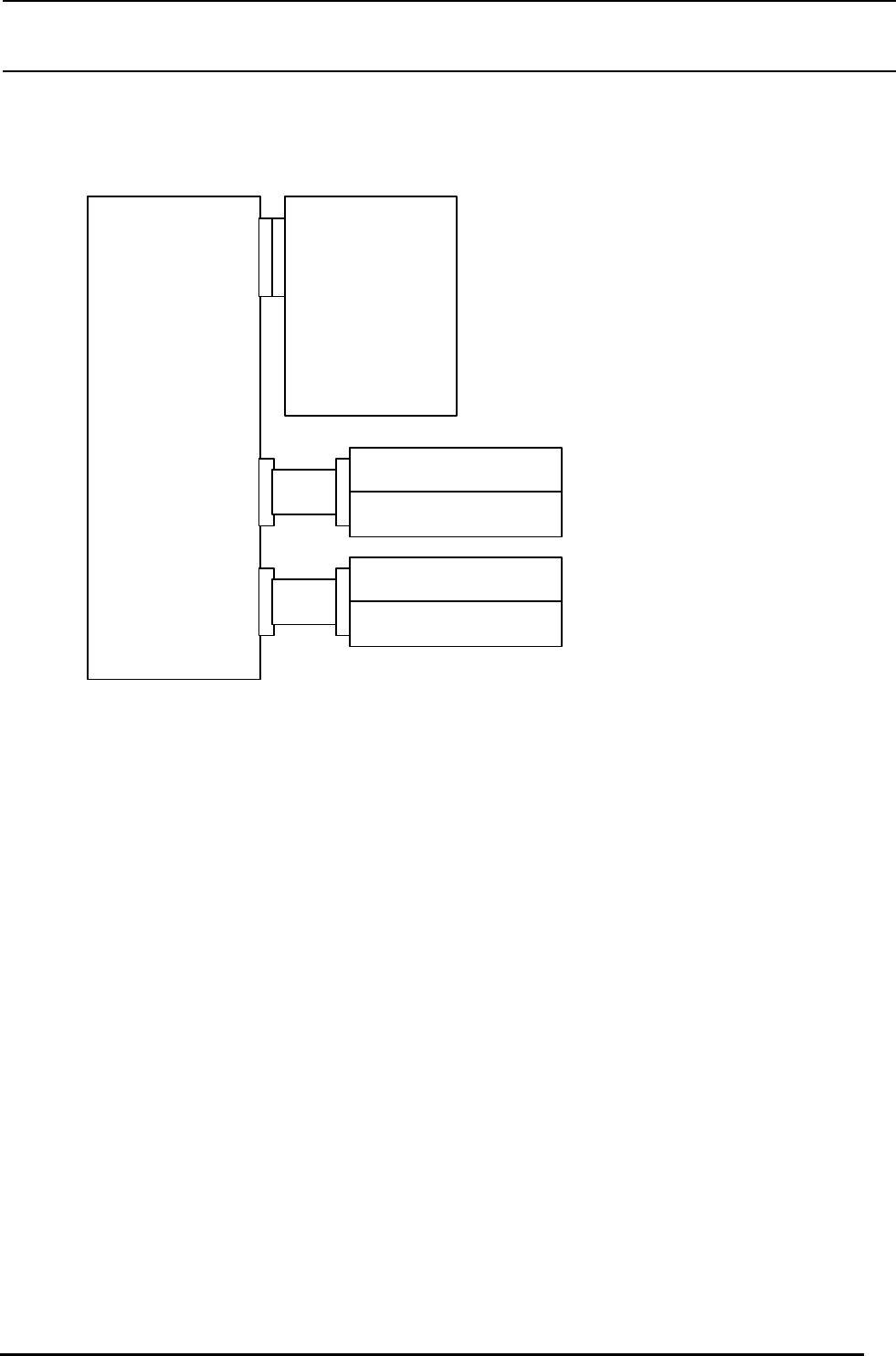

①构成贴装头的基板
ヘッドメイン基板
ヘッド中継基板
ＯＣＣＡ ＬＩＧＨＴ基板
ＯＣＣＶ ＬＩＧＨＴ基板
ＯＣＣＡ ＬＩＧＨＴ基板
ＯＣＣＶ ＬＩＧＨＴ基板
ＯＣＣ （Ｌ用）
ＯＣＣ （Ｒ用）
（ＫＥ−２０８０用）
贴装头主基板
贴装头中转基板
基板
基板
基板
基板
（用于 R）
(仅限 KE-2080)
（用于 L）
Rev1.00c
动作说明书
5-
10
②贴装头基板的方块图
贴装头主基板的功能方块图如下所示。
ヘッドＩ／Ｏコ ントローラ
（ＣＰＬＤ）
センサ入力Ｉ／Ｆ サーボアンプＩ／Ｆ
トランジスタＩ／Ｆ シリパラＩ／Ｆ
アナログＩ／Ｆ
（真空圧／ポイントセンサ）
８Ｂｉｔ Ａ／Ｄ
変換器
１２Ｂｉｔ Ａ／Ｄ
変換器
アナログＩ／Ｆ
（ＨＭＳ）
并串行 I/F
伺服放大器 I/F
传感器输入 I/F
晶体管 I/F
贴装头 I/O 控制器
（CPLD）
模拟 I/F
（真空压力/点传感器）
8Bit A/D
变换器
12Bit A/D
变换器
模拟 I/F
（HMS）
