Rev1.00c
动作说明书
3-
38

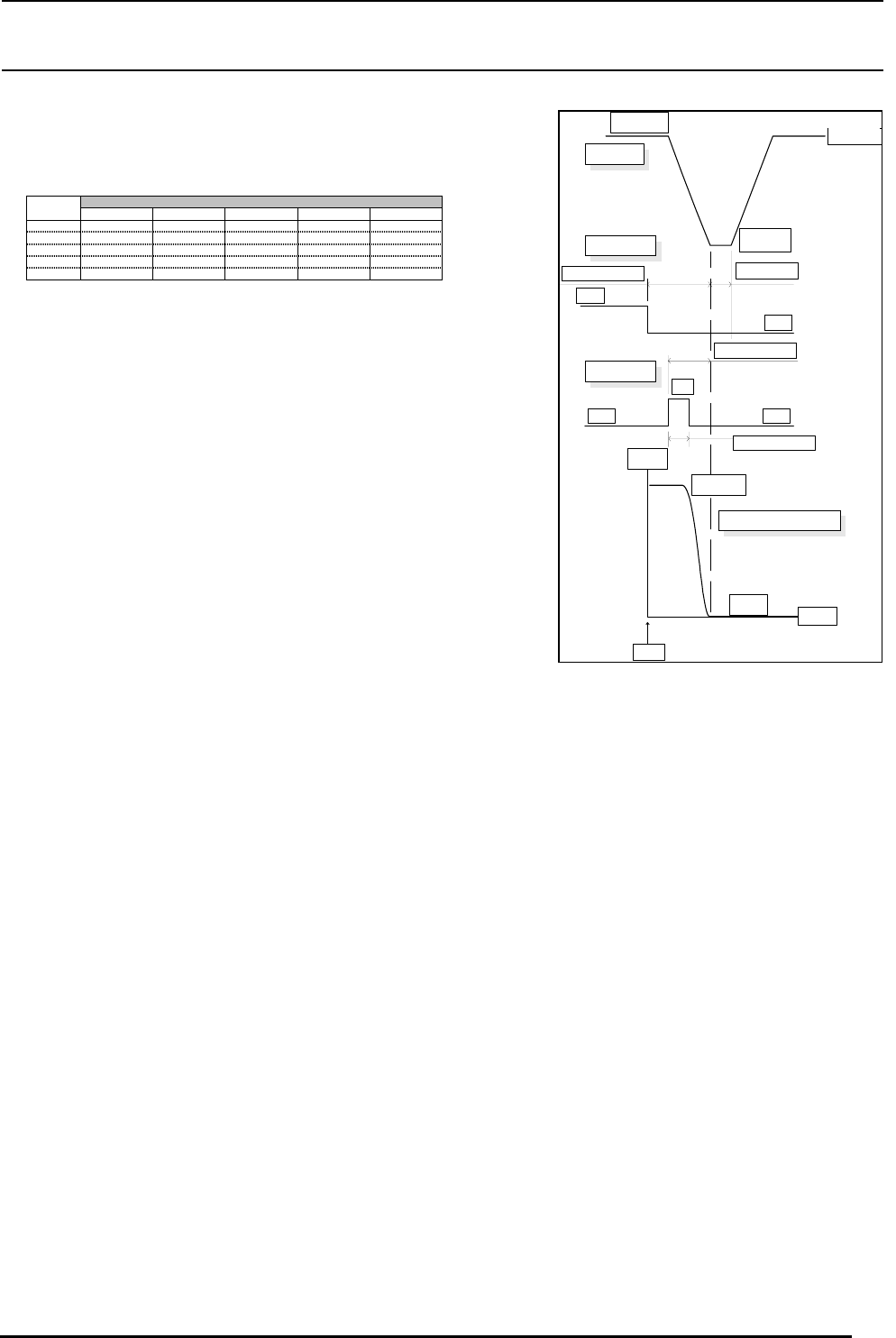

3-7-4 向废弃箱之外废弃元件时的真空同步时间 <1>
废弃元件时的Vac和Blow的同步，Blow压力高的话，有可能吹跑已经被废弃的元件。
因此，需要与贴装时的同步分别控制。
向废弃箱之外废弃时的机械控制参数的Default值
(注) nScrapVacOff、nScrapVacCorr、nScrapBlowOn、nScrapBlowTime、nScrapHold可以变更保存到机械控制参数。
〔废弃真空控制的机械控制参数〕
W.Scrap.Vac.Off：废弃Z轴下降完了反转Vac至电磁阀Off的时间。
nScrapVac.Off：废弃Z轴下降完了反转Vac至电磁阀Off的时间。（校正前）
nScrapVacCorr：Vac电磁阀断开（Off）时机的校正值。
nScrapBlowOn：废弃Z轴下降完了反转上升Blow至电磁阀On的时间。
nScrapBlowTime：Blow电磁阀On时间。
nScrapHold：废弃Z轴下降的时间是Vac的残压切断的等待时间。
元件尺寸越大，定时器指需要越长。
W.Scrap.Vac.Off的计算式
W.Scrap.Vac.Off = nScrapVacOff+nScrapVacCorr MS参数的真空载荷未输入值。
W.Scrap.Vac.Off = wTime6+nScrapHold+nScrapVac MS参数的真空载荷已输入值。
(注) W.Scrap.Vac.Off为负值时，Z轴下降完了之后同时真空电磁阀Off。
正值时，吸附下降完了之后，反转真空电磁阀Off。
(例) MS参数的真空载荷为输入值
系数3时，w.Scrap.Vac.Off = nScrapVacOff + nScrapVacCorr
= 15+0
= 15
废弃下降完了之后，反转真空电磁阀Off。
(例) MS参数的真空载荷已输入值
元件种类为系数0，wTime6 = 27时，w.Scrap.Vac.Off = wTime6 + nScrapHold + nScrapVacCorr
= 27−50+0
= −23
废弃下降结束后等待23ms，断开真空电磁阀。
各词语的意义如下。
「机械控制参数」「其他」「真空」「元件种类真空同步时间」「废弃」
nScrapVacOff ：「真空停止同步时间」
nScrapVacCorr ：「真空停止修正值」
nScrspBlowOn ：「吹风开始时间」
nScrapVacCorr ：「吹风持续时间」
nScrapHold ：「真空切断等待时间」
上述在废弃时的机械控制参数 Default 值的表中有各指标值。
「自我校准」「真空校准」「生产使用值」「V.CAL」
wTime6 ：「真空破坏时间」
有各贴装头的值。
DEFAULT値
ｲﾝﾃﾞｯｸｽ
nScrapVacOff nScrapVacCorr nScrapBlowOn nScrapBlowTime nScrapHold
0 0 0 1 10 50
1 0 0 1 10 30
2 0 0 1 10 30
3 15 0 11 15 5
4 15 0 11 15 5
力
済
nScrapBlowOn
VAC 電磁弁
ＯＮ
ノズル内真空圧の変化
W.Scrap.Vac.Off
OFF
Z軸上昇位置
Z軸上昇位置
Z軸下降位置
Z軸
nScrapHold
Blow 電磁弁
nScrapBlowTime
ＯＮ
OFFOFF
時間
真空圧
真空到達圧
大気圧
VavOff
Z轴 上升位置
Z轴 上升位置
Z轴
VAC电 磁 阀
Z轴 下降位置
Bl ow电 磁 阀
真空压
真空到达 压
吸嘴内真空压 的 变 化
大气压
时间
系数
Rev1.00c
动作说明书
3-
39

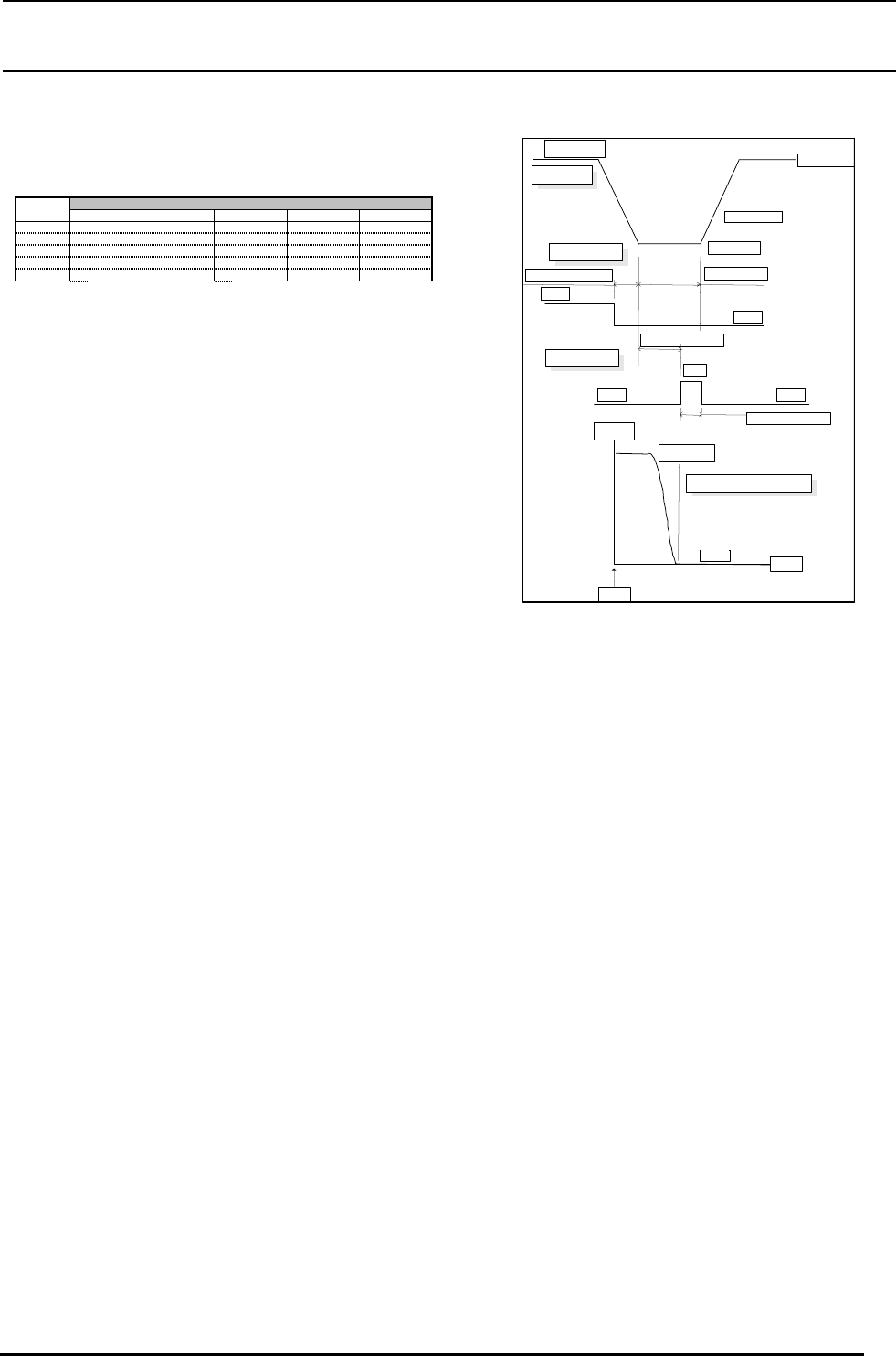

3-7-5 向废弃箱废弃元件时的真空同步时间 <1>
采用现行的废弃箱时，由于废弃时的鼓风，已发现元件高速落下、在箱底反弹向外飞出的现象。尝试过
通过改良废弃箱的形状来解决，但未得到充分改善，这就需要同时采取改变真空同步时间的对策，因而
必须对废弃箱和其他废弃动作（托盘返回、IC回收带）的同步时间进行区别控制。
向废弃箱废弃时的机械控制参数的Default值
(注) nTrashBoxVacOff、nTrashBoxVacCorr、nTrashBoxBlowOn、nTrashBoxBlowTime、nTrashBoxHold可以变更保
存到机械控制参数。
〔废弃真空控制的机械控制参数〕
W.TrashBox.Vac.Off：废弃Z轴下降完了反转Vac至电磁阀Off的时间。
nTrashBox.Vac.Off：废弃Z轴下降完了反转Vac至电磁阀Off的时间。（校正前）
nTrashBoxVacCorr：Vac电磁阀断开（Off）时机的校正值。
nTrashBoxBlowOn：废弃Z轴下降完了反转上升Blow至电磁阀On的时间。
nTrashBoxBlowTime：Blow电磁阀On时间。
nTrashBoxHold：废弃Z轴下降的时间是Vac的残压切断的等待时间。
元件尺寸越大，定时器指需要越长。
W.Trash.Vac.Off的计算式
W.Trash.Vac.Off = nTrashBoxVacOff+nTrashBoxVacCorr MS参数的真空载荷未输入值。
W.Trash.Vac.Of f= −wTime6+nTrashBoxHold+nTrashBoxVac MS参数的真空载荷已输入值。
(注) W.TrashBox.Vac.Off为负值时，Z轴下降完了之后同时真空电磁阀Off。
正值时，吸附下降完了之后，反转真空电磁阀Off。
(例) MS参数的真空载荷为输入值
系数3时，w.TrashBox.Vac.Off = nTrashBoxVacOff + nTrashBoxVacCorr
= 50+0
= 50
废弃下降完了之后，反转真空电磁阀Off。
(例) MS参数的真空载荷已输入值
元件种类为系数0，wTime6 = 27时，w.TrashBox.Vac.Off = wTime6 + nTrashBoxHold + nTrashBoxVacCorr
= 27−136+0
= −109
废弃下降结束后等待109ms，断开真空电磁阀。
各词语的意义如下。
「机械控制参数」「其他」「真空」「元件种类真空同步时间」「元件废弃（废弃箱）」
nTrashVacOff ：「真空停止同步时间」
nTrashVacCorr ：「真空停止修正值」
nTrashBlowOn ：「吹风开始时间」
nTrashVacCorr ：「吹风持续时间」
nTrashHold ：「真空切断等待时间」
上述在废弃时的机械控制参数 Default 值的表中有各指标值。
「自我校准」「真空校准」「生产使用值」「V.CAL」
wTime6 ：「真空破坏时间」
有各贴装头的值。
入
力
力
済
nTrashBoxBlowOn
VAC 電磁弁
ＯＮ
ノズル内真空圧の変化
W.TrashBox.Vac.Off
OFF
Z軸上昇位置
Z軸上昇位置
Z軸下降位置
Z軸
nTrashBoxHold
Blow 電磁弁
nTrashBoxBlowTime
ＯＮ
OFFOFF
時間
真空圧
真空到達圧
大気圧
VavOff
DEFAULT値
ｲﾝﾃﾞｯｸｽ
nTrashBoxVacOff nTrashBoxVacCorr nTrashBoxBlowOn nTrashBoxBlowTime
nTrashBoxHold
0 50 0 -126 10 136
1 50 0 -126 10 136
2 50 0 -126 10 136
3 50 0 -126 15 141
4 50 0 -126 15 141
系数
Z 轴下降位置
Z 轴下降位置
Z 轴上升位置
Z 轴上升位置
Z轴
VAC 电磁阀
Blow 电磁阀
大气压
真空压
真空到达压
吸嘴内真空压的变化
时间
Rev1.00c
动作说明书
3-
40
3-8 激光识别动作
（１）SWEEP 测定时的参数设定
使用 SWEEP 指令时，需要预先指定决定以下的测定动作的参数。
①闭锁角（Holdoff Angle）
要指定的是：发出 SWEEP 开始指令之后 θ 旋转达到一定速度所需的旋转角度。
计测旋转必须以一定速度进行。LNC60 会监视贴片机的 θ 轴编码器信号，当 θ 达到设定的角度
时开始取得数据。
②吸附角度（dRz Nominal）
对元件被吸附的角度（-180°≦dRz Nominal＜180°）进行指定。在贴片机的贴装动作中，是使贴
装头的 θ 轴转到吸附角度再吸取元件的，所以该值始终指定为 0。
③元件形状（Shape Template）
对根据收集到的数据计算位置偏移、角度偏移、元件尺寸的方法（算法）进行指定。
现在所使用的元件形状
元件形状 动 作
无切角 根据测定数据检测出 4 个顶点，计算位置偏移、角度偏移、尺寸。
无切角、接近矩形形状的元件指定这种元件形状。
2
3 4
1
2 1
3 4
有切角 根据测定数据检测出 5～8 个顶点，计算位置偏移、角度偏移、尺寸。
即便是有 1 个切角的元件，或者是激光测定位置上有引脚的元件，指定这种元
件形状。
1
2 3
4
6 5
1
2 3
4
5
6 7
8
PLCC 根据测定数据检测出 8 个顶点，利用其中 4 点计算位置偏移、角度偏移、尺寸。
是 PLCC 专用的元件形状。
2
1
3
4
8
7 6
5
圆筒 根据测定数据计算位置偏移、尺寸。角度偏移不计算。
