R e v 1 . 00c 动作说明书 5- 2 5-1 各基板的功能 5-1-1 CPU 基板 本基板的 KE−2070、2080 人基 I/F 部和机器控制部,均需要主控制器,其功能可以认为是一张化的 电脑。和其他基板的 I/F 用 CPCI 接口或 CPCI 插口 → 接口桥基板 →VME 接口连接。 CPU 基板功能图如图 5−1−1或 主要规格表 5−1−1。 图 5−1−1 CPU 基板的功能方块图 未安装

Rev1.00c
动作说明书
5-
1
5 机器控制部的说明
装置控制部中的机器控制部(MC)也和人机部(MM)同样由安装在控制装置的CPU基板来控制。机器控
制部按照生产程序的内容,控制控制器基板控制 XY 装置、贴装头装置、传送装置等各种装置。
贴装头装置、操作装置和共料器装置(FP I :选购品)里安装接口功能的 I/O基板。此基板接收控制装
置的指令(串行数据),驱动电磁法,LED亮灯,传感器,并通知检查状态。
XY 轴、YC 轴以及 Zθ 轴的伺服马达由控制装置项各伺服驱动器发出指令、进行定位控制。
传送装置、机座装置、供料装置、贴装头装置的激光传感器(MNLA,FMLA)以及OCC、VCS照明,
通过控制装置直接控制进行马达、电磁阀的驱动、传感器的状态检测、LED照明度的调整。
贴装头装置的偏差选择摄像机、VCS元件识别摄像机的图像处理也由控制器控制。
另外,控制装置安装选购品(验证、共面)时也要安装控制基板。

Rev1.00c
动作说明书
5-
2
5-1 各基板的功能
5-1-1 CPU 基板
本基板的KE−2070、2080人基I/F部和机器控制部,均需要主控制器,其功能可以认为是一张化的
电脑。和其他基板的I/F用CPCI接口或CPCI插口→接口桥基板→VME接口连接。
CPU基板功能图如图5−1−1或主要规格表5−1−1。

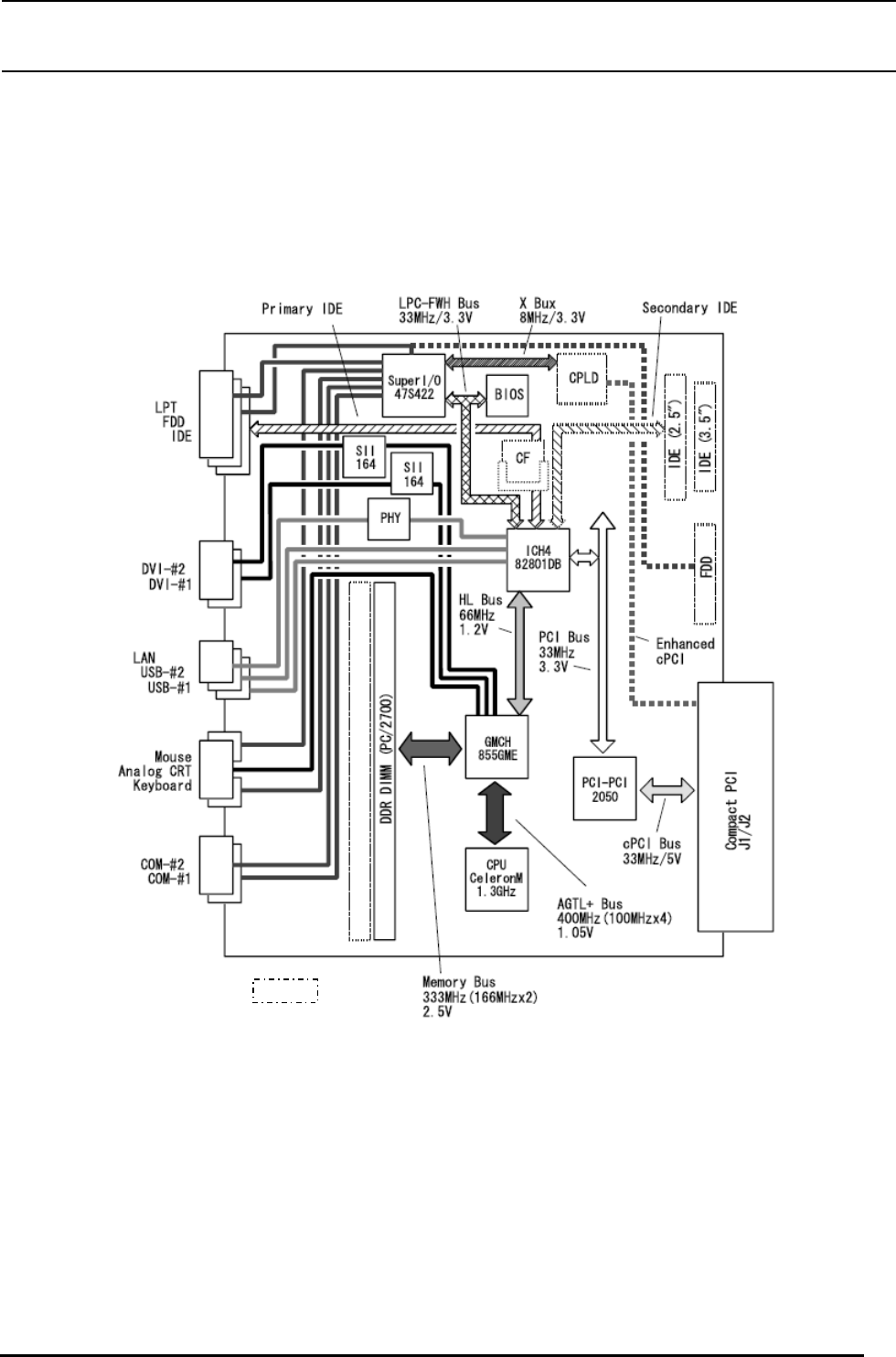

图5−1−1 CPU基板的功能方块图
未安装

Rev1.00c
动作说明书
5-
3

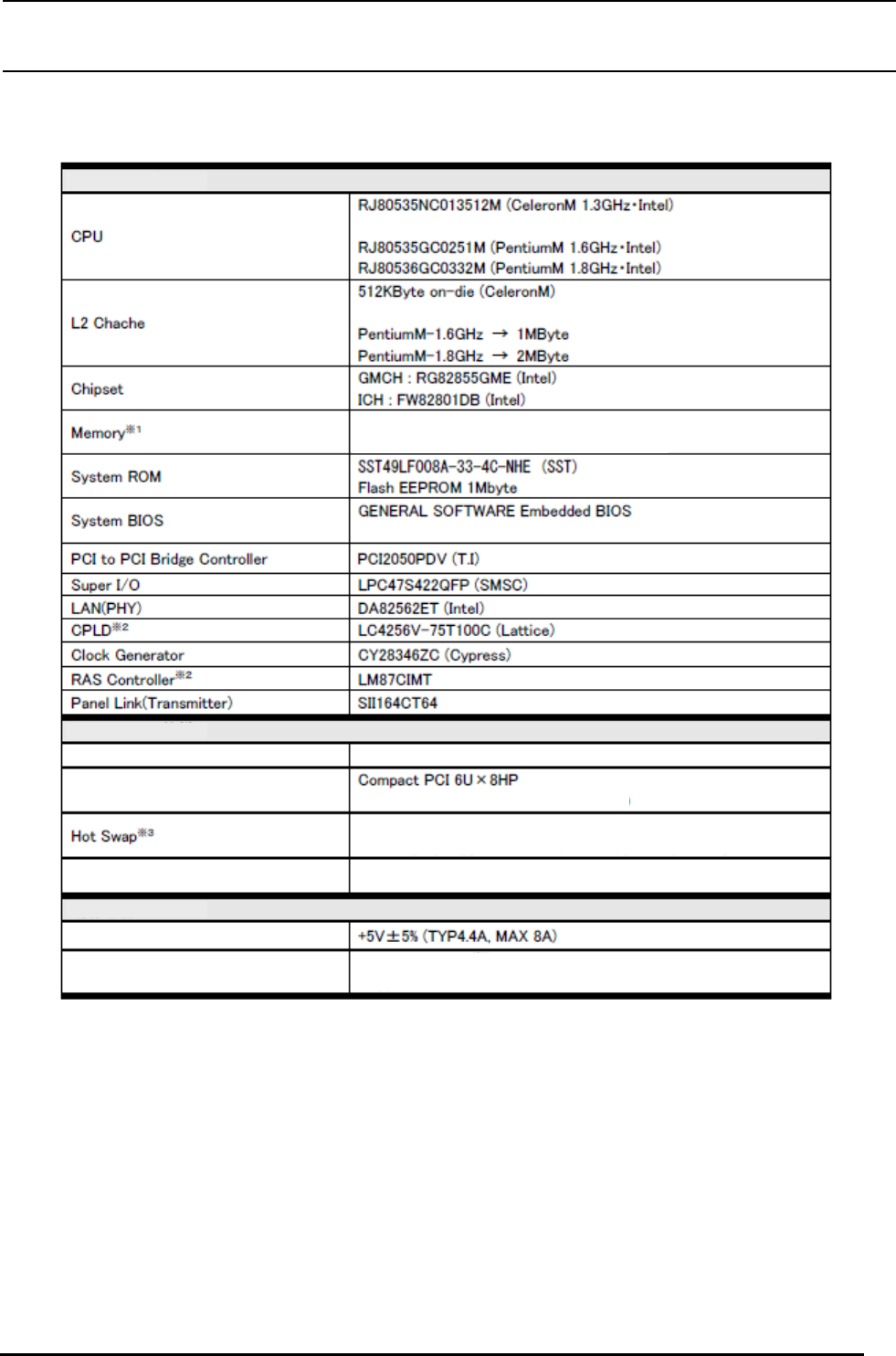

表5−1−1 CPU基板的主要规格
※1···不能使用 ECC
※2···只有图案,部件未安装
※3···本电路板本身不能在运行中更换
※4···不能作为标准配置使用。能以选购件对应
※5···CPU 降温装置应有 1.0[m
3
/min]以上的空气流(必须)
※6···应无结露
Compact PCI 规格
以 PICMG2.0 R3.0 为标准(只以物理形状为标准)
(233.35mm×160.0mm·双槽位)
总线规格
物理形状
外围功能
可向各槽位个别供给时钟脉冲
可用于 ENUM#信号监视(状态,以及发生中断)
※
4
不可(本电路板只作为主板工作)
工作条件
输入电源
使用环境
温度:0~50°C
※5
湿度:20~80%
※
6
主要功能·器件
但也可安装下述 CPU
但
备有 DDR DIMM 插座(184 脚)槽位 1 个
最多可安装到 1GByte
(写入 System ROM 内)
