R e v 1 . 00c 动作说明书 5- 11 ③A/D 变换关闭时间 点传感器和真空传感器的值的数据变换 → 数据寄存器的计时如下所示。 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ① 1. 6384m s 192μs 12. 8μs ① ② ア ナ ロ ク ゙SWの切替 ア ナ ロ ク ゙SWの切替 A /D変換開始 78. 4μs 1.6μs A/ Dテ ゙ ータ 読込 105. 6μs 4μs 1. 6μs 0. 8μs A/ Dテ ゙…

Rev1.00c
动作说明书
5-
10
②贴装头基板的方块图
贴装头主基板的功能方块图如下所示。
ヘッドI/Oコ ントローラ
(CPLD)
センサ入力I/F サーボアンプI/F
トランジスタI/F シリパラI/F
アナログI/F
(真空圧/ポイントセンサ)
8Bit A/D
変換器
12Bit A/D
変換器
アナログI/F
(HMS)
并串行 I/F
伺服放大器 I/F
传感器输入 I/F
晶体管 I/F
贴装头 I/O 控制器
(CPLD)
模拟 I/F
(真空压力/点传感器)
8Bit A/D
变换器
12Bit A/D
变换器
模拟 I/F
(HMS)

Rev1.00c
动作说明书
5-
11

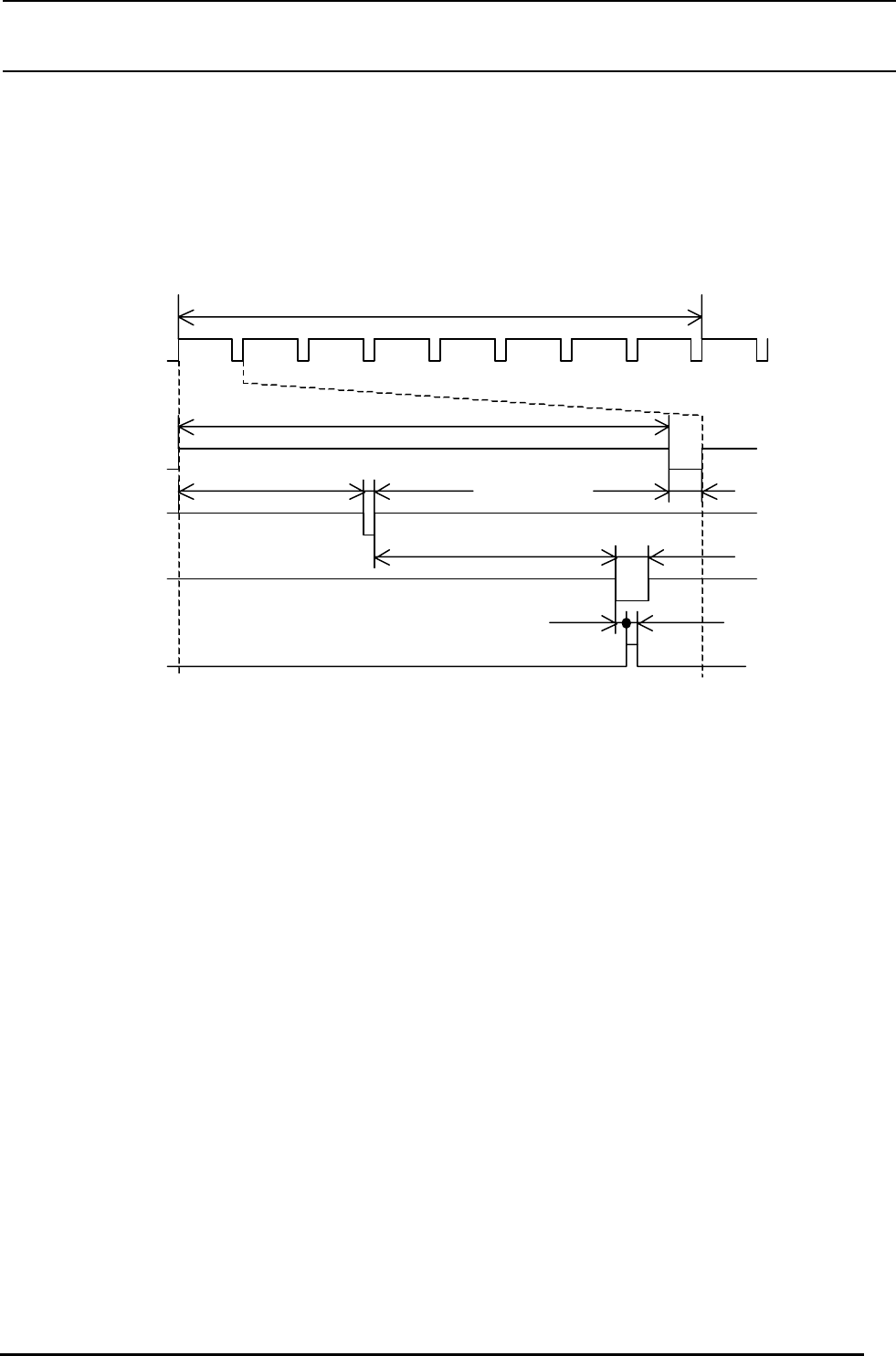

③A/D变换关闭时间
点传感器和真空传感器的值的数据变换
→数据寄存器的计时如下所示。
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ①
1.6384ms
192μs
12.8μs
① ②
アナログSWの切替
アナログSWの切替
A/D変換開始
78.4μs 1.6μs
A/Dデータ読込
105.6μs 4μs
1.6μs 0.8μs
A/Dデータラッチ
注1) ①~⑧为各模拟数据的变换时间(因此各锁定数据每1.6384mS更新。)
注
2) 各计时中所标的时间是标准值。
注3) 上述同步是自动生成,主控电脑可以自由地读取数据。
A/D 变换开始
模拟 SW 的变换
模拟 SW 的变换
A/D 数据读取
A/D 数据锁定

Rev1.00c
动作说明书
5-
12
④DIP SW的说明
各DIP SW的意义如下。
1、 DIPSW4(4bit)
1
2
3
4
ON
Bit 3 2 1
L L L ;A/D変換データ手動設定時Z1バキュームレベル選択
L L H ;A/D変換データ手動設定時Z2バキュームレベル選択
L H L ;A/D変換データ手動設定時Z3バキュームレベル選択
L H H ;A/D変換データ手動設定時Z4バキュームレベル選択
H L L ;A/D変換データ手動設定時Z5バキュームレベル選択
H L H ;A/D変換データ手動設定時Z6バキュームレベル選択
H H L ;A/D変換データ手動設定時Z7バキュームレベル選択
H H H ;A/D変換データ手動設定時Z7ポイントセンサレベル選択
Bit 4
L ;A/D変換データ手動設定
H ;A/D変換データ自動設定
*ON側;L、OFF側;H
*通常設定は、全てOFF側
2、 DIPSW1(8bit)
1
2
3
4
5
6
7
8
ON
Bit7∼1;各Z軸の減速センサ有効/無効設定
Bit 1 ;L1、L;無効、H;有効
2 ;L2、L;無効、H;有効
3 ;L3、L;無効、H;有効
4 ;L4、L;無効、H;有効
5 ;L5、L;無効、H;有効
6 ;L6、L;無効、H;有効
7 ;R1、L;無効、H;有効
Bit 8
L ;全軸バキューム/ブロー繰り返し動作
H ;通常動作
*ON側;L、OFF側;H
*通常設定は、以下の通り
KE−2070 KE−2080
1
2
3
4
5
6
7
8
ON
1
2
3
4
5
6
7
8
ON
A
/D 变换数据手动设定时选择 Z1 真空电平
A
/D 变换数据手动设定时选择 Z2 真空电平
A
/D 变换数据手动设定时选择 Z3 真空电平
A
/D 变换数据手动设定时选择 Z4 真空电平
A
/D 变换数据手动设定时选择 Z5 真空电平
A
/D 变换数据手动设定时选择 Z6 真空电平
A
/D 变换数据手动设定时选择 Z7 真空电平
A
/D 变换数据手动设定时选择 Z7 点传感器电平
A
/D 变换数据手动设定
A
/D 变换数据自动设定
ON 侧:L;OFF 侧:H
通常的设定均为 OFF 侧
设定各 Z 轴的减速传感器有效/无效
L1、L:无效;H:有效
L2、L:无效;H:有效
L3、L:无效;H:有效
L4、L:无效;H:有效
L5、L:无效;H:有效
L6、L:无效;H:有效
R1、L:无效;H:有效
全部轴真空/鼓风反复动作
通常动作
ON 侧:L;OFF 侧:H
通常设定如下
