Rev1.00c
动作说明书
3-
62
3-11-9 分割识别控制
大型视觉识别元件种有进行分割识别的元件。
贴片机提供的分割识别没世的输入值有以下 3 种。
① 纵 2 横 1 分割
② 纵 3 横 1 分割
③ 纵 2 横 2 分割
适用的 VCS 的种类不同，各分割识别模式的最大元件尺寸也不同。
一次识别的元件尺寸元件以外为分割识别。分根识别种在 VCS 上，为了实施 XY 动作，比一次识别尸变
时间长。在 VCS 上，不控制元件样子。元件外形尺寸适用于标准 VCS 的范围，也根据电极(引脚、球)
尺寸用高分辨率 VCS 进行分割识别。
一括認識
縦2横
1分割
縦3横
1分割
縦2横
2分割
一次识别
纵2横1分割
纵3横1分割
纵2横分割

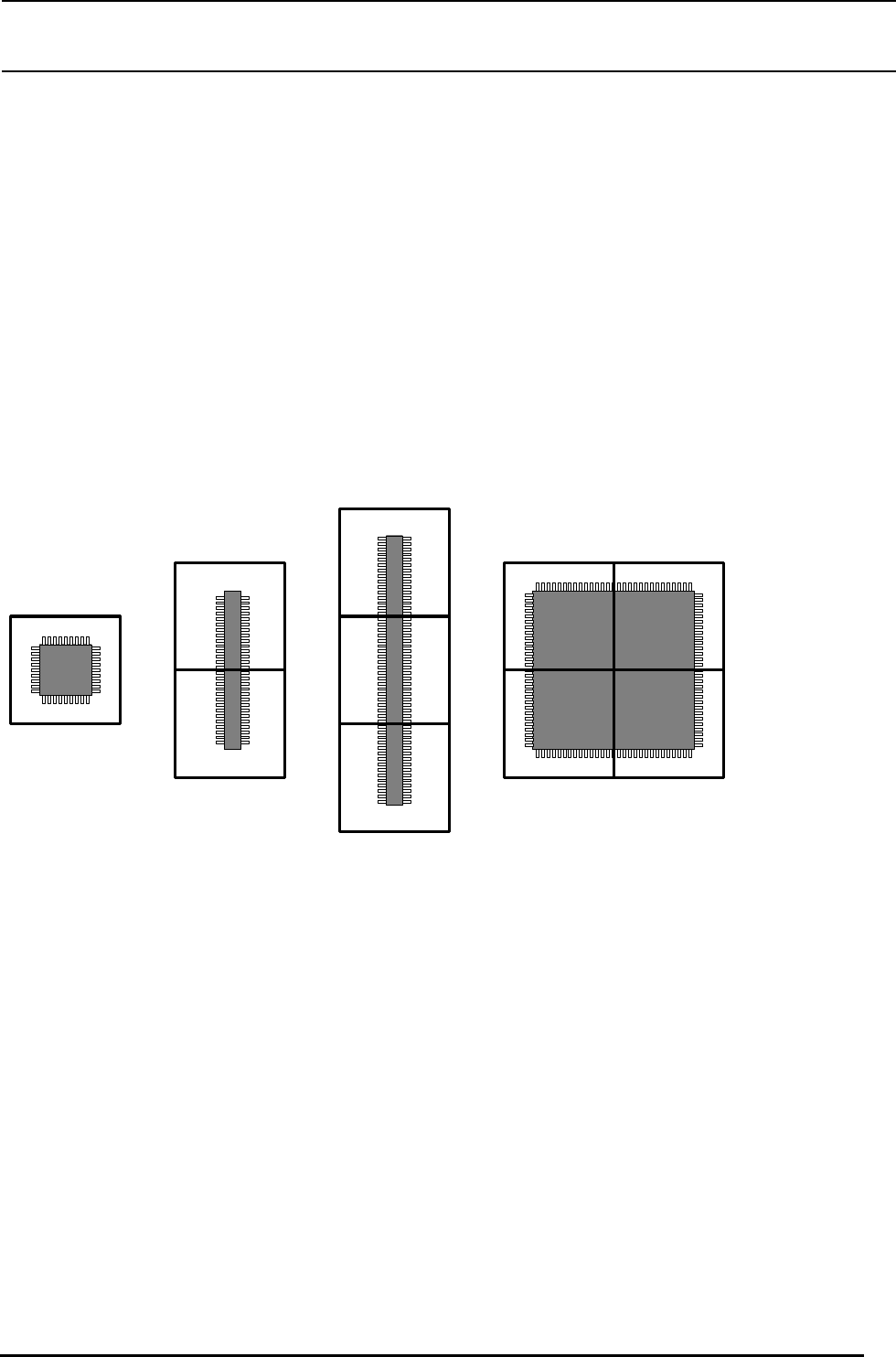

图３−１１−１０ 各分割模式概念图
Rev1.00c
动作说明书
3-
63
3-11-10 分割识别时的分割间隔
分割识别时的分割间隔纵横不同。另外 VCS 种类不同也不同。KE2060 因为没有侧照明的控制，因此
分割间隔与照明种类无关。
高分辨率 VCS 的纵方向视野间的重叠量无效值只有 2.30mm，有的元件有可能分割识别失败。
Y 分割间距指定了 20.00mm 左右之后，因为增加了视野间的重叠量，有可能进行分割识别。
标准 VCS 也同样，指定了 Y 分割间距为 48.00mm 左右之后，有可能进行分割识别。
标准 VCS 视野 H/V:57.50/54.00[mm]
Ｘ分割间隔 Y分割间隔
22.5mm 50.0mm
高分辨率 VCS 视野 H/V:27.00/25.30[mm]
Ｘ分割间隔 Y分割间隔
23.00mm 23.00mm
Rev1.00c
动作说明书
3-
64
3-11-11 动态分割识别
识别元件的分割指定为「纵 2 横 1 分割」时，贴片机用接近贴装角度的识别样子进行分割识别
(KE2060/80)。
把此分割识别控制方式称为「动态分割识别」，「纵 2 横 1 分割」和「纵 1 横 2 分割」不仅元件外形尺寸，还
根据贴装角度进行动态变化。
作为动态分割识别的优点，贴装样子和识别样子相同，贴装前的元件样子控制不需要，贴装节拍提高，
通过贴装前的元件样子控制，可以防止吸附位置偏斜的危险。
通过外部参数可以把「动态分割识别」功能设定为与过去的 KE2020/40 的分割识别控制相同。(现在的「动
态分割识别」功能因为没有决定无视功能的方式，因此是未安装功能)
动态分割识别的对象元件，只限于照明种类为「反射照明」或「侧照明」的元件。
另外，标准 VCS 和高分辨率 VCS 可以适用的元件外形尺寸不同。
标准 VCS 的动态分割识别对象元件外形尺寸
长边为 50.01∼74.00mm，短边为 3.00∼50.00mm。
高分辨率 VCS 的动态分割识别对象元件外形尺寸
长边为 24.01∼48.00mm，短边为 3.00∼24.00mm。
动态分割识别由元件外形尺寸和贴装角度来决定。
实效元件外形尺寸不考虑动态分割识别是否，但是实效元件对角尺寸超过 88.00mm 时，因为大型元件控
制优先，因此不管贴装脚度，均为「纵 2 横 1 分割」→纵长样子。
