R e v 1 . 00c 动作说明书 3- 72 3-12-4-3 照明图案 亮灯照明 对象基板 垂直 + 角度 硬基板 角度 挠性基板 3-12-4-4 电流调整值 标准值 偏差值 调整范围 (标准值＋偏差值) 照明种类 最大值 T A P (调整量 ) 最大值 TAP (调整量) 最小值 最大值 垂直照明 90 0.35 30 0.12 0 120 角度照明 345 1.35 115 0.45 0 460
Rev1.00c
动作说明书
3-
71
3-12-4 OCC（Offset Correction Camera）的说明
3-12-4-1 OCC 配件的构成
3-12-4-2 照明种类
3-12-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-12-4-4 电流调整值
标准值 偏差值
调整范围
(标准值＋偏差值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明 90 0.35 30 0.12 0 120
角度照明 345 1.35 115 0.45 0 460
3-12-4-2 照明种类
照明种类 颜色 功能 特点
垂直照明 红 照射基板标记周围
角度照明 红 照射基板标记中央
朝上方的 LED 照射光用棱镜管反射，对光轴取一
定的角度，使挠性基板上的标记对比度变得良
好。
照明种类 颜色 功能 特点
垂直照明 红 照射基板标记周围
角度照明 红 照射基板标记中央
朝上方的 LED 照射光用棱镜管反射，对光轴取一
定的角度，使挠性基板上的标记对比度变得良
好。
图 OCC 配件的构成
摄像机配件
照明配件
垂直照明基板
角度照明基板
CCD 摄像机
镜头
Rev1.00c
动作说明书
3-
72
3-12-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-12-4-4 电流调整值
标准值 偏差值
调整范围
(标准值＋偏差值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明 90 0.35 30 0.12 0 120
角度照明 345 1.35 115 0.45 0 460
Rev1.00c
动作说明书
3-
73
3-13 坏标记检测
3-13-1 坏标记检测
坏标记检测按照以下得顺序进行。
① 把Ｘ−Ｙ轴移动到坏标记检测坐标。此时，开始移动之后，同时坏标记传感器的 LED 亮灯。
② Ｘ−Ｙ轴检测结束之后，读取坏标记传感器的状态，实行电路或记录跳过之后，坏标记传感器的 LED
灭灯。
③ 从电路号码 1 到最后电路反复①∼②。
另外，检测坏标记的电路顺序，与各电路的ＢＯＣ标记相同，非矩阵基板的电路号码，用基板输入电路
输入位置的号码为顺序，矩阵基板的电路号码，为 X 轴的机械园地按电路 X 坐标的增加方向向 Y 轴元点
坐标增加的方向反复进行。(参照下图)

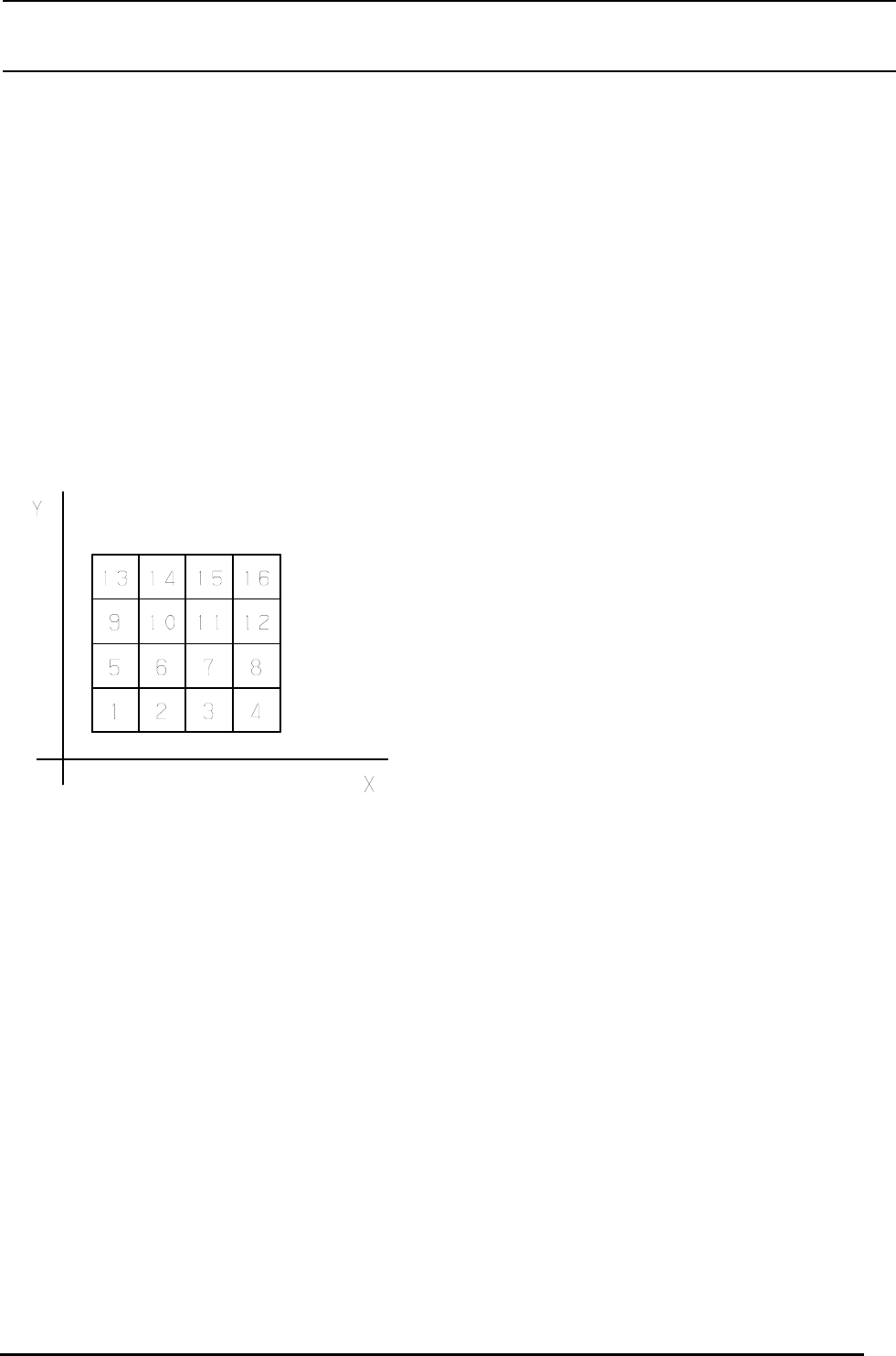

图３−１３−１
