R e v 1 . 00c 动作说明书 5- 16 5-1-10 ＬＩＧＨＴ ＣＴＲＬ 基板 １) 功能 此基板进行底座上的 ＶＣＳ 装置的各种照明和贴装头装置的 ＯＣＣ 照明的亮等和光亮调节。 另外， 标准 Ｖ ＣＳ 摄像机和选购品高分辨率摄像机时，驱动照明变换气缸。 ① ＯＣＣ 照明装置的控制功能 功能 ：在 固定电流电路进行下列 ＯＣＣ 照明装置中的 2 种电路，左 ＯＣＣ 照明和右 ＯＣＣ照明 可以变换使 用。 部位 照明种类 …
Rev1.00c
动作说明书
5-
15
⑥ＬＥＤ显示灯的意义如下。
LD1（红）：L1-Z 轴减速传感器启动则亮灯。
LD2（红）：L2-Z 轴减速传感器启动则亮灯。
LD3（红）：L3-Z 轴减速传感器启动则亮灯。
LD4（红）：L4-Z 轴减速传感器启动则亮灯。
LD5（红）：L5-Z 轴减速传感器启动则亮灯。
LD6（红）：L6-Z 轴减速传感器启动则亮灯。
LD7（红）：R1-Z 轴减速传感器启动则亮灯。
LD8（红）：全部 Z 轴减速传感器启动则亮灯。（XY 轴可动作）
LD9（红）：DC24V 电源接通则亮灯。
5-1-9 操作基板（４０００１９５２）
（１）包括背面安装的操作ＳＷ基板的各开关
（起动、停止等）的状态读取（Ｒ）和ＬＥＤ（ＯＲＩＧＩＮ，
伺服）的亮灯和灭灯（Ｗ）。
（２）向ＳＡＦＥＴＹ基板通知护罩开放开关状态、伺服开关的状态、紧急开关等状态
（３）进行ＨＯＤ信号中转。
Rev1.00c
动作说明书
5-
16
5-1-10 ＬＩＧＨＴ ＣＴＲＬ基板
１) 功能
此基板进行底座上的ＶＣＳ装置的各种照明和贴装头装置的ＯＣＣ照明的亮等和光亮调节。另外，标准Ｖ
ＣＳ摄像机和选购品高分辨率摄像机时，驱动照明变换气缸。
① ＯＣＣ照明装置的控制功能
功能：在固定电流电路进行下列ＯＣＣ照明装置中的 2 种电路，左ＯＣＣ照明和右ＯＣＣ照明可以变换使
用。
部位 照明种类 输出电流值
部位１ ＯＣＣ角度（ＯＣＣＡ）照明（左·右） ９０ｍＡ±３０ｍＡ
部位２ ＯＣＣ垂直（ＯＣＣＶ）照明（左·右） ３４５ｍＡ±１１５ｍＡ
② ＶＣＳ照明的控制功能
功能：在固定电流电路，进行ＶＣＳ装置的照明光量调整。固定电流下列部位有 6 电路，变换照明。。
部位 照明种类 输出电流值
部位３ 上段透过照明前后（绿色） １７０ｍＡ±６０ｍＡ
部位４ 下段透过照明前后（绿色） ２００ｍＡ±７０ｍＡ
部位５ 上段侧照明（红色和蓝色）
和
上段透过照明左右（绿色） ２７０ｍＡ±９０ｍＡ
部位６ 下段侧照明（红色和蓝色）和
下段透过照明左右（绿色） ２７０ｍＡ±９０ｍＡ
部位７ 同轴照明（红色） ８８０ｍＡ±５６０ｍＡ
部位８ 下方照明 （红色） ８８０ｍＡ±５６０ｍＡ
Rev1.00c
动作说明书
5-
17
③ 电路构成

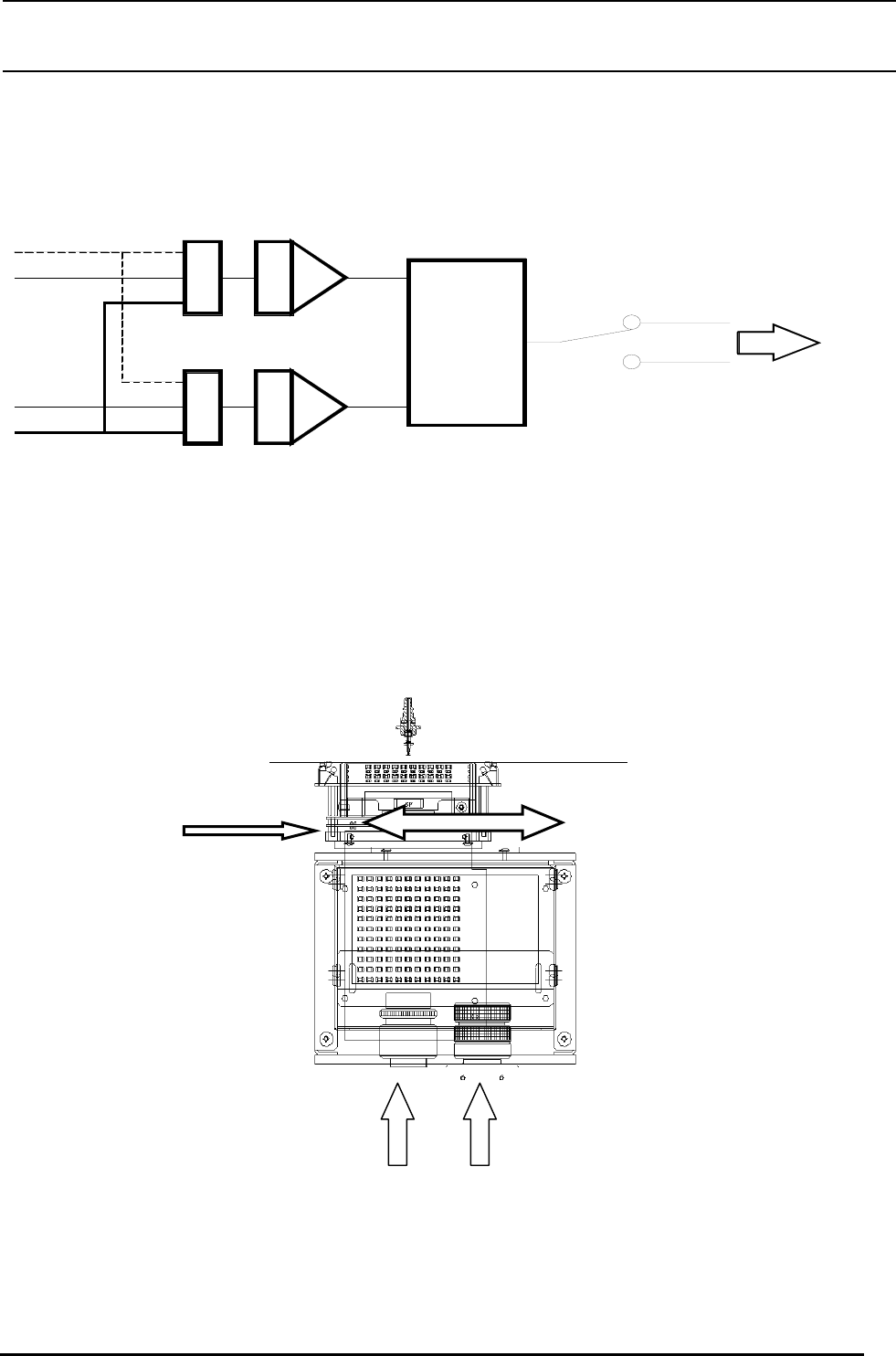

图１为ＬＩＧＨＴ ＣＴＲＬ基板的固定电路方块图。
8BIT光量データ
F/F
F/F
光量調整Ｄ/Ａ変換機
基準光量調整Ｄ/Ａ変換機
定電流回路
照明切替リレー
※ブロック１，２，５，６のみ
各照明へ
照明ＯＮ／ＯＦＦ信号
光量データ
セット信号
光量データ
セット信号
8BIT光量数据
光量调 整 D/ A变换机
基准光量调 整 D/ A变换机
固定电 流 电 路
照明ON/ OF F信号
光量数据
安装信号
照明变换继电器
※ 仅 1, 2, 5, 6
连 接各照明
光量数据
安装信号
图５−１−２ 固定电流电路方块图
④ ＶＣＳ照明位置的变换
安装了选购品的高分辨率摄像机时，进行标准ＶＣＳ摄像机照明位置和高分辨率用位置的变换。
图２从主体正面看的两个摄像机和照明的示意图。照明装置在两个摄像机的上部移动。
图５−１−３ 照明装置示意图
照明装置
选购品
高分辨率摄像机
标准摄像机
