R e v 1 . 00c 动作说明书 3- 14 3-4 激光识别 、ＶＣＳ 识别元件的安装流程 3-4-1 激光识别元件的安装流程 3-4-2 VCS 识别元件的贴装流程 KE-2080 TR-5より吸着 VCS認識 VCS XY軸 Z軸 θ軸 VAC 下降 吸着 上昇 吸着位置へ移動 停止 VCSへ移動 計測角度 180° 200(ダンピング待ち ) 撮像 演算 搭載位置へ移動 補正移動 搭載回転 下降 上昇 ON OFF ON …
Rev1.00c
动作说明书
3-
13
3-3-3 激光测定

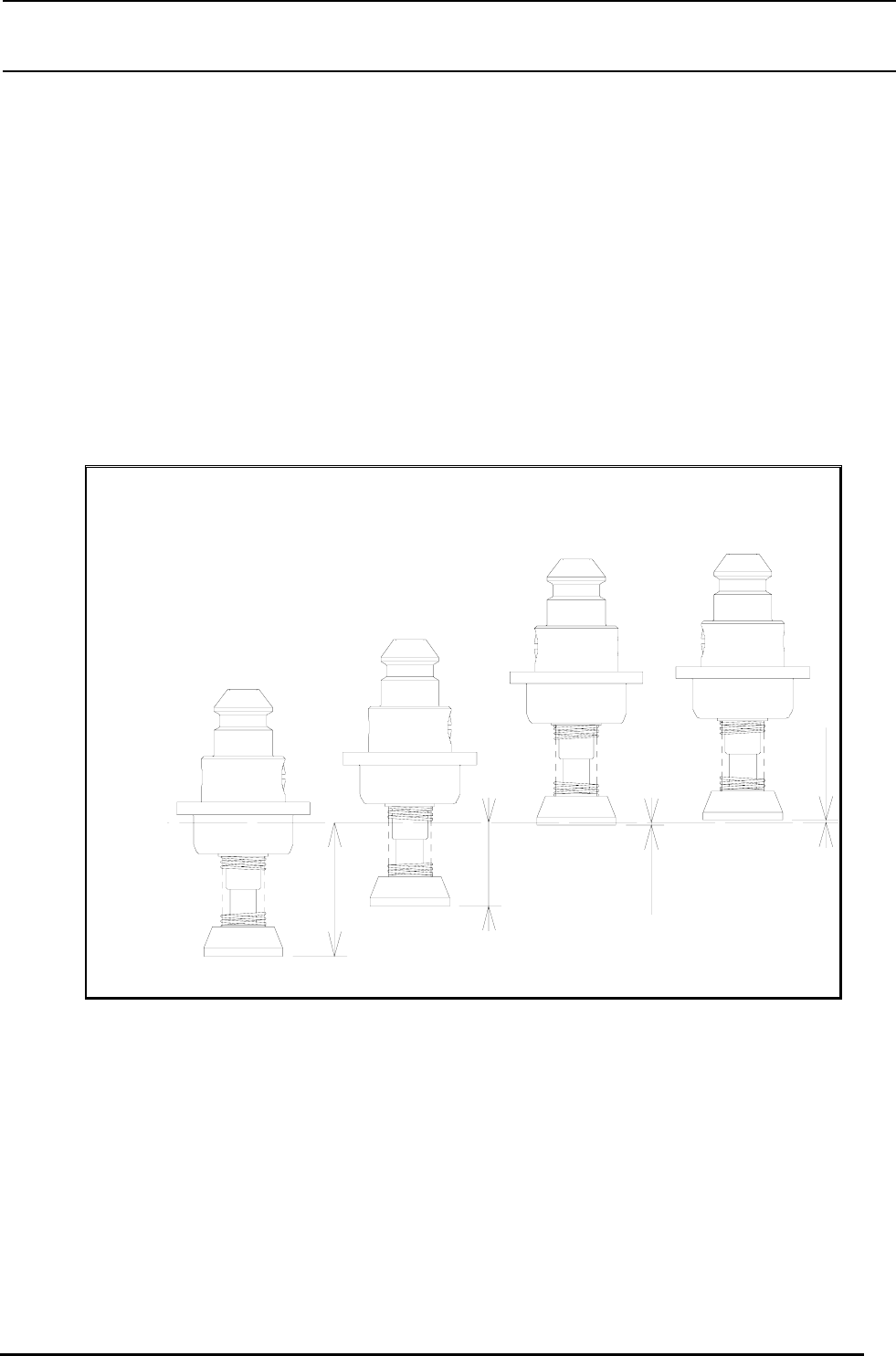

用激光的各种测定有以下 4 种。(高度请参照下图)
・Sweep（检查吸嘴旋转）
检测吸嘴的旋转角度，检查生产中吸嘴有无旋转。
・Once（检查有无吸嘴）
确认吸嘴是否安装。
如果是右贴装头，在吸嘴旋转检测位置上进行确认。
・Once（检查吸嘴号码）
通过吸嘴前端直径确认吸嘴号码。
・Once（检查吸嘴安装情况）
确认吸嘴确实地安装着。
ﾚｰｻﾞ高さ
Once
（装着ﾁｪｯｸ）
Once
（Noﾁｪｯｸ）
Sweep
（回転ﾁｪｯｸ）
16ｍｍ
0.3ｍｍ
0.3ｍｍ
Once
（有無ﾁｪｯｸ）
10ｍｍ
激光高度
Once
(检查旋转)
Once
(检查有无)
Once
(检查 No.)
Once
(检查安装)
Rev1.00c
动作说明书
3-
14
3-4 激光识别、ＶＣＳ识别元件的安装流程
3-4-1 激光识别元件的安装流程
3-4-2 VCS 识别元件的贴装流程
KE-2080 TR-5より吸着 VCS認識
VCS
XY軸
Z軸
θ軸
VAC
下降 吸着 上昇
吸着位置へ移動 停止
VCSへ移動
計測角度
180°
200(ダンピング待ち)
撮像 演算
搭載位置へ移動
補正移動
搭載回転
下降 上昇
ON OFFONOFF
吸着位置へ移動
吸着回転吸着回転
90°
KE-2050 LA识别 TF4根同时吸附
驱动器缸筒
带供料器
XY轴
Z轴-1
向吸附位置移动
Z轴-2
Z轴-3
Z轴-4
轴-3
轴-1
轴-2
轴-4
下降
下降
下降
下降
停止
吸附
吸附
吸附
吸附
上升
上升
上升
上升
预载
向贴装位置移动
预载
预载
预载
修正移动
贴装角度
贴装角度
贴装角度
贴装角度
LA测定
LA测定
LA测定
LA测定
修正移动
修正移动
供料动作 停止
停止
返回动作
向贴装位置移动
修正移动
下降
下降
上升
贴装
贴装
向贴装位置移动 向贴装位置移动
下降
下降
上升
上升
贴装
贴装
上升
修正移动

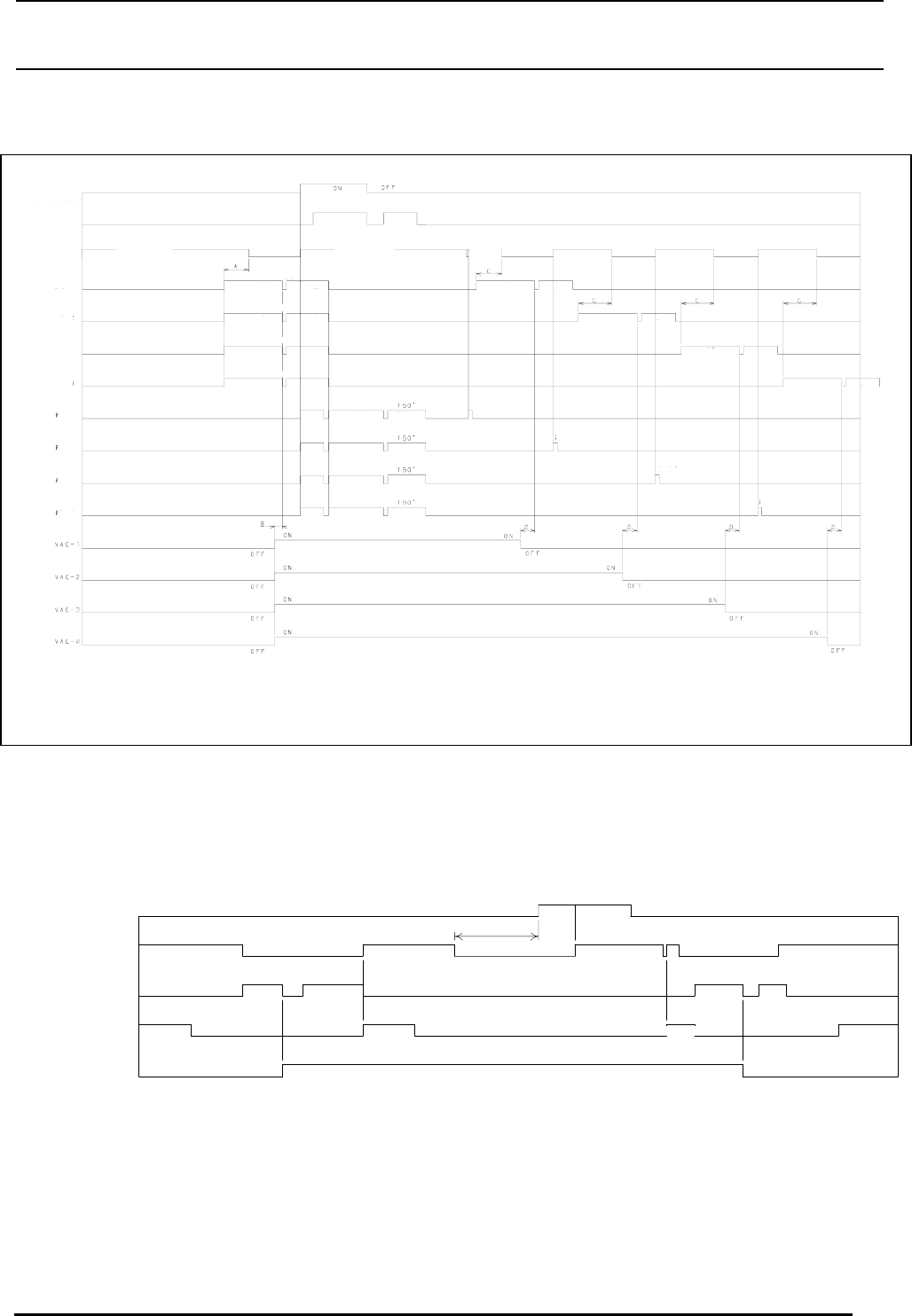

图 3-4-1 激光识别元件的贴装流程
KE-2080 型 从 TR-5 吸取 VCS识别
XY 轴
Z 轴
θ 轴
向
吸取
位
置移
动
停
止
吸取
向 VCS 移动
向贴装位置移动
摄像 演算
校正移动
向吸取位置移动
下降 上升 下降 上升
吸取旋转 测量角度
贴装旋转 吸取旋转
200（等待卸料）
Rev1.00c
动作说明书
3-
15
3-5 Zθ 轴动作
3-5-1. Z 轴的速度分类
中心为 LA 的轴、θ 轴的速度分类
Z轴、θ轴的速度分类
吸附时的Z轴 贴装时的Z轴 θ轴
元件种类 最小元件宽度 (W) 下降 上升 下降 上升 测定 测定外 典型的元件
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速 0402
0.25≦ W ＜0.45 高速 中速 高速 2 高速 2 高速 高速 0603
0.45≦ W ＜1.1 高速 2 高速 2 高速 2 高速 2 高速 高速 1005、1608
1.1 ≦ W ≦8.0 高速 2 高速 2 高速 2 高速 2 高速 高速 2012、3216
8 ＜ W ＜20 高速 2 低速 高速 2 高速 2 高速 高速
方芯片
方芯片 (LED)
网络阻抗
20 ≦ W ＜Max 高速 2 低速 高速 2 高速 2 高速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速
0.25≦ W ≦8.0 高速 2 中速 高速 2 低速 高速 高速
8.0 ＜ W ＜20 高速 2 低速 高速 2 低速 高速 高速
散件
20 ≦ W ＜Max 高速 2 低速 高速 2 低速 高速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速 SSmini
0.25≦ W ＜1.1 高速 2 高速 2 高速 2 中速 高速 高速 Smini、SOT23
1.1 ≦ W ≦8.0 高速 2 高速 2 高速 2 中速 高速 高速
8.0 ＜ W ＜20 高速 2 低速 高速 2 中速 高速 高速
SOT
20 ≦ W ＜Max 高速 2 低速 高速 2 中速 高速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速
0.25≦ W ≦8.0 高速 2 高速 2 高速 2 低速 高速 高速
8.0 ＜ W ≦20 高速 2 低速 高速 2 低速 高速 高速
铝电解电容器
钽电容器
微调电容器、GaAsFET
20 ＜ W ＜Max 高速 2 低速 高速 2 低速 高速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速
0.25≦ W ≦8.0 高速 2 高速 2 中速 中速 低速 中速
8.0 ＜ W ≦20 高速 2 低速 中速 中速 低速 中速
QFJ(PLCC)、SOJ
J引脚插座
翅式插座
减震插座
单向引脚插头
20 ＜ W ＜Max 高速 2 低速 中速 中速 低速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速
0.25≦ W ＜5.0 高速 2 高速 2 中速 低速 中速 中速
5.0 ≦ W ≦8.0 高速 2 高速 2 中速 低速 低速 中速
8.0 ＜ W ≦20 高速 2 低速 中速 低速 低速 中速
SOP
TSOP、TSOP2
HSOP
双向引脚插头
Z导线连接器
20 ＜ W ＜Max 高速 2 低速 中速 低速 低速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速
0.25≦ W ≦8.0 高速 2 高速 2 中速 中速 低速 中速
8.0 ＜ W ≦20 高速 2 低速 中速 中速 低速 中速
QFP
QFN
BGA
BQFP(PGFP)
20 ＜ W ＜Max 高速 2 低速 中速 中速 低速 低速
Min≦ W ＜0.25 高速 中速 高速 2 高速 2 高速 高速
0.25≦ W ≦8.0 高速 2 高速 2 高速 2 高速 2 高速 高速
8.0 ＜ W ≦20 高速 2 低速 高速 2 高速 2 高速 高速
其他
20 ＜ W ＜Max 高速 2 低速 高速 2 高速 2 高速 低速
