R e v 1 . 00c 动作说明书 5- 15 ⑥ＬＥＤ 显示灯的意义如下。 LD1 （红）： L1-Z 轴减速传感器启动则亮灯。 LD2 （红）： L2-Z 轴减速传感器启动则亮灯。 LD3 （红）： L3-Z 轴减速传感器启动则亮灯。 LD4 （红）： L4-Z 轴减速传感器启动则亮灯。 LD5 （红）： L5-Z 轴减速传感器启动则亮灯。 LD6 （红）： L6-Z 轴减速传感器启动则亮灯。 LD7 （红）： R1-Z 轴减速…
Rev1.00c
动作说明书
5-
14

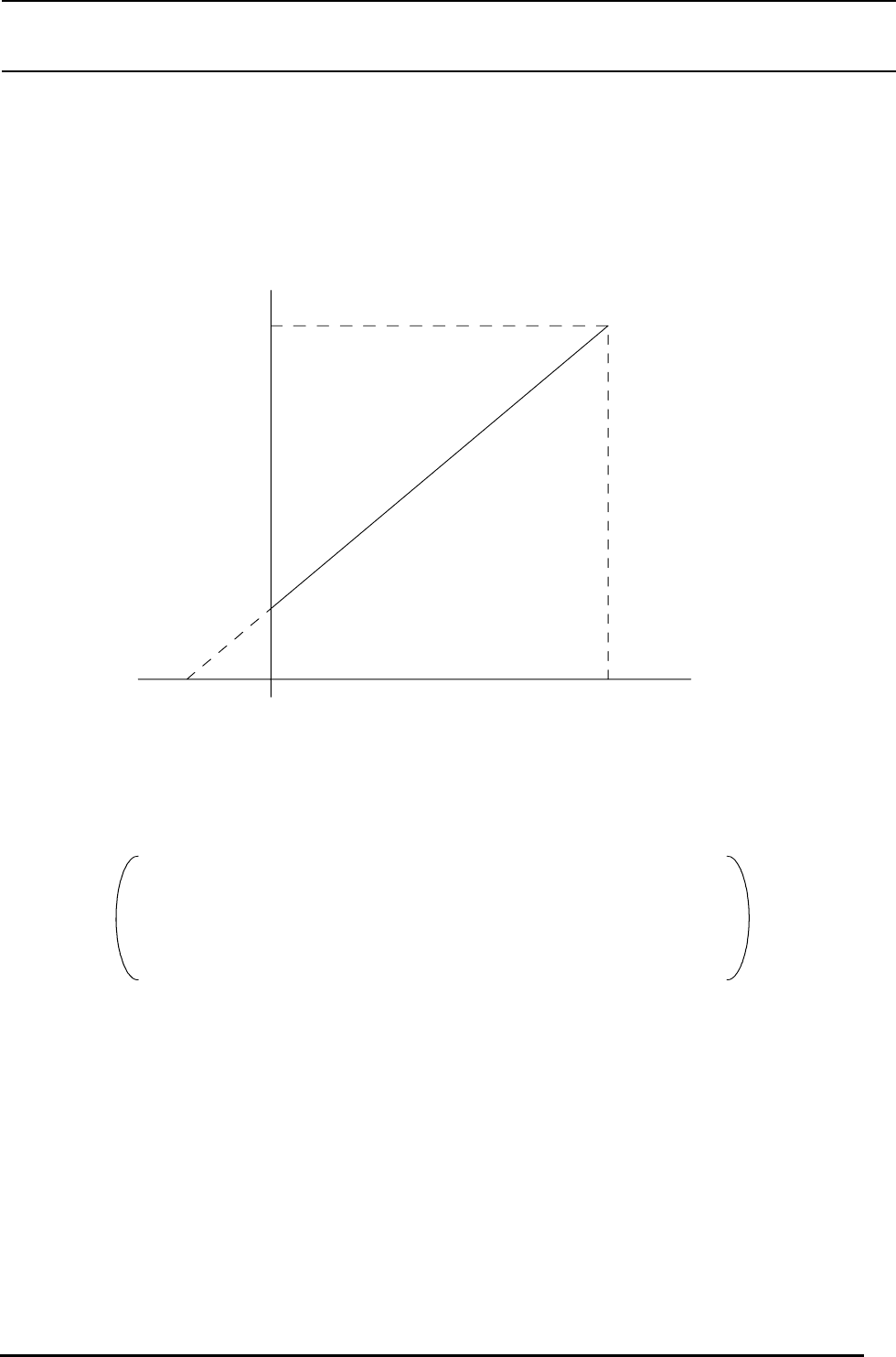

⑤真空值的换算
Ａ／Ｄ变换的值换算成真空值的方法如下。
５Ｖ
１Ｖ
０
１９０
−７６０レベル
＊ Ａ／Ｄの読込み値Ｄｐに対する、バキューム値Ｐの算出方法
Ｐ＝−（（Ｄｐ−５１）×７６０／２０４ ）［レベル］
０∼５Ｖ −−−→ ０∼２５５（ＦＦｈ）
１∼５Ｖ −−−→ ５２∼２５５＝２０４
０∼−７６０レベル −−−→ ５２∼２５５
最小分解能＝７６０／２０４≒３．７２５［レベル］
等 级
等 级
等 级
最小分辨率
等 级
对
A/ D
读 取 值
Dp
计 算真空值
P
的 计 算方法
Rev1.00c
动作说明书
5-
15
⑥ＬＥＤ显示灯的意义如下。
LD1（红）：L1-Z 轴减速传感器启动则亮灯。
LD2（红）：L2-Z 轴减速传感器启动则亮灯。
LD3（红）：L3-Z 轴减速传感器启动则亮灯。
LD4（红）：L4-Z 轴减速传感器启动则亮灯。
LD5（红）：L5-Z 轴减速传感器启动则亮灯。
LD6（红）：L6-Z 轴减速传感器启动则亮灯。
LD7（红）：R1-Z 轴减速传感器启动则亮灯。
LD8（红）：全部 Z 轴减速传感器启动则亮灯。（XY 轴可动作）
LD9（红）：DC24V 电源接通则亮灯。
5-1-9 操作基板（４０００１９５２）
（１）包括背面安装的操作ＳＷ基板的各开关
（起动、停止等）的状态读取（Ｒ）和ＬＥＤ（ＯＲＩＧＩＮ，
伺服）的亮灯和灭灯（Ｗ）。
（２）向ＳＡＦＥＴＹ基板通知护罩开放开关状态、伺服开关的状态、紧急开关等状态
（３）进行ＨＯＤ信号中转。
Rev1.00c
动作说明书
5-
16
5-1-10 ＬＩＧＨＴ ＣＴＲＬ基板
１) 功能
此基板进行底座上的ＶＣＳ装置的各种照明和贴装头装置的ＯＣＣ照明的亮等和光亮调节。另外，标准Ｖ
ＣＳ摄像机和选购品高分辨率摄像机时，驱动照明变换气缸。
① ＯＣＣ照明装置的控制功能
功能：在固定电流电路进行下列ＯＣＣ照明装置中的 2 种电路，左ＯＣＣ照明和右ＯＣＣ照明可以变换使
用。
部位 照明种类 输出电流值
部位１ ＯＣＣ角度（ＯＣＣＡ）照明（左·右） ９０ｍＡ±３０ｍＡ
部位２ ＯＣＣ垂直（ＯＣＣＶ）照明（左·右） ３４５ｍＡ±１１５ｍＡ
② ＶＣＳ照明的控制功能
功能：在固定电流电路，进行ＶＣＳ装置的照明光量调整。固定电流下列部位有 6 电路，变换照明。。
部位 照明种类 输出电流值
部位３ 上段透过照明前后（绿色） １７０ｍＡ±６０ｍＡ
部位４ 下段透过照明前后（绿色） ２００ｍＡ±７０ｍＡ
部位５ 上段侧照明（红色和蓝色）
和
上段透过照明左右（绿色） ２７０ｍＡ±９０ｍＡ
部位６ 下段侧照明（红色和蓝色）和
下段透过照明左右（绿色） ２７０ｍＡ±９０ｍＡ
部位７ 同轴照明（红色） ８８０ｍＡ±５６０ｍＡ
部位８ 下方照明 （红色） ８８０ｍＡ±５６０ｍＡ
