Rev1.00c
动作说明书
3-
74
3-14 共面测定
3-14-1 共面测定方法
KE2080 型中，共面测定方法有改变。
以下，表示 KE206 的共面测定时的时间曲线。
② ④
⑤①
⑥
⑧
③
⑦
⑩
⑪
θ
XY
Vision
Copla
コプラナリティ拘束時間
⑨ ⑫
⑬ ⑭
Z
图

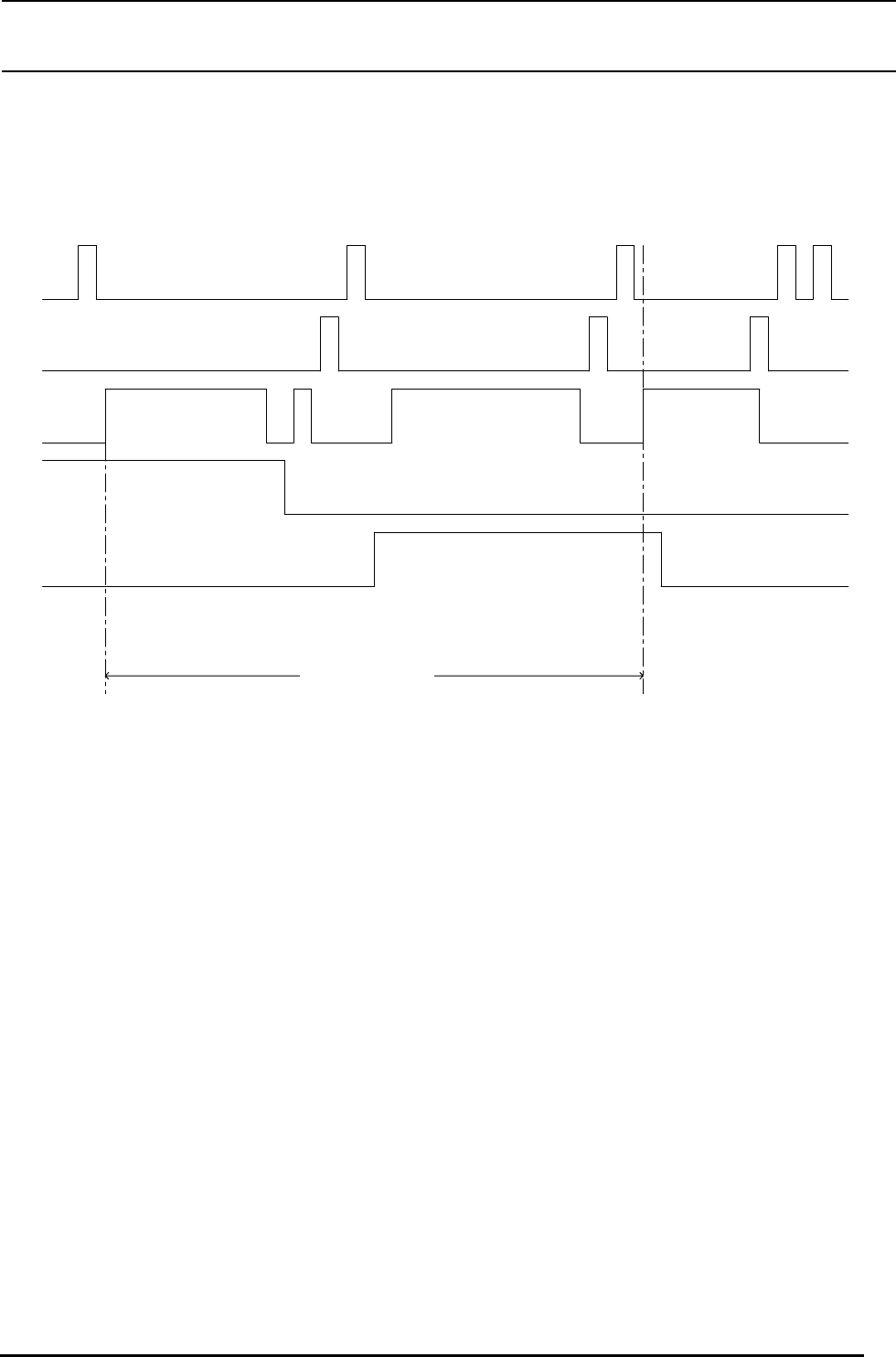

３−１４−１.共面测定的时间曲线表(一次测定时)
①移动图像扫描后的元件可以移动的高度
②移动 XY 到共面装置
③等待图像识别结束
④XY 修正动作
⑤移动共面测定高度
⑥θ修正
⑦计算共面测定+测定结果(扫描动作时间+测定计算待机)
⑧扫描
⑨移动样子控制(贴装样子和测定样子相同时，动作被跳过)
⑩移动元件可能移动高度
⑪移动 XY 贴装位置
⑫控制元件贴装样子（θ修正)
⑬下降元件贴装
⑭元件贴装后上升
共面约定时间
Rev1.00c
动作说明书
3-
75
3-14-2 共面测定时的 XY 轴动作
测定共面时，驱动于通常的 XYPTP 动作不同的 XY 轴增益和 XY 轴。扫描中的 XYPTP 动作与通常动作
的 XYPTP 动作不同，护罩开放时也不适用护罩开放时的轴增益和方法。
标准扫描时的轴速度: 80.0mm/S
标准扫描时的轴加速度距离: 3.0mm
标准扫描时的轴速度稳定距离: 2.0mm
高精度扫描时的轴速度: 20.0mm/S
高精度扫描时的轴加速度距离: 0.5mm
高精度扫描时的轴速度稳定距离: 4.5mm
测定边缘距离: 3.0mm
分割间距: 25.0mm
测定时的轴行程为元件外形尺寸(扫描方向)+2×(轴夹读距离+轴速度稳定距离+测定边缘距离)。测定时的
轴行程在标准扫描时高精度扫描时也不变。
在共面测定动作、分割移动动作时、Z 轴比移动可能最低高度低的位置(约-4.00mm)，驱动 XY 轴。
从共面测定开始指令到实际的 XY 轴驱动，为了共面初始化，设定约 200[ms]的烟池时间。分割测定时，
分别发生去路(Y+)和回路(Y-)的延迟。
Rev1.00c
动作说明书
3-
76
3-14-3 共面测定可能的元件外形尺寸
元件外形尺寸的元件高度最大值(标准测定)
横 26.0mm 以
下
横 50.0mm 以
下
横 100.0mm 以
下
纵 26.0mm 以下 最大元件高度 最大元件高度 最大元件高度
纵 50.0mm 以下 最大元件高度 最大元件高度 最大元件高度
纵 100.0mm 以下 最大元件高度 最大元件高度 不能测定
KE2080 型中，能够计测的元件高度限制被解除了。
元件外形尺寸的高度最大值(高精度测定)
横 26.0mm 以
下
横 50.0mm 以
下
纵 26.0mm 以下 最大元件高度 最大元件高度
纵 50.0mm 以下 最大元件高度 最大元件高度
KE2080 型中，能够计测的元件高度限制被解除了。
高精度测定可能的最大外形尺寸为 50.0mm。
3-14-4 共面分割测定动作
元件外形尺寸的短边超过 26.0mm 的元件进行分割测定。
横 26.0mm 以下 横 50.0mm 以下 横 100.0mm 以下
纵 26.0mm 以下 不分割 不分割 不分割
纵 50.0mm 以下 不分割 不分割 不分割
纵 100.0mm 以下 不分割 不分割 不能测定
因为改变了共面装置的安装角度(横放→纵放)，不适用分割识别的元件外形尺寸范围变大。
共面测定时的样子尽量以识别样子进行测定，但是一次测定可能的元件燕子等以及 VCS 识别样子不能
测定时，自动第变更测定样子。
