R e v 1 . 00c 动作说明书 3- 53 图 ３−１１−２ 透过照明装置 1. 透过照明上段 （左右） 2. 透过照明上段 （前后） 3. 透过照明下段 （左右） 4. 透过照明下段 （前后） 绿色漫射 上段 下段 图３－１１－３ 里侧 前侧
Rev1.00c
动作说明书
3-
52
ハーフミラー
同軸照明
VCS下方照明
赤色デフューザ
赤サイド
照明1
赤サイド
照明2
青サイド
照明1
青サイド
照明2
蓝侧照明1
蓝侧照明2
红色照明
同轴照明
半反射
VCS下侧照明
红侧照明1
红侧照明2

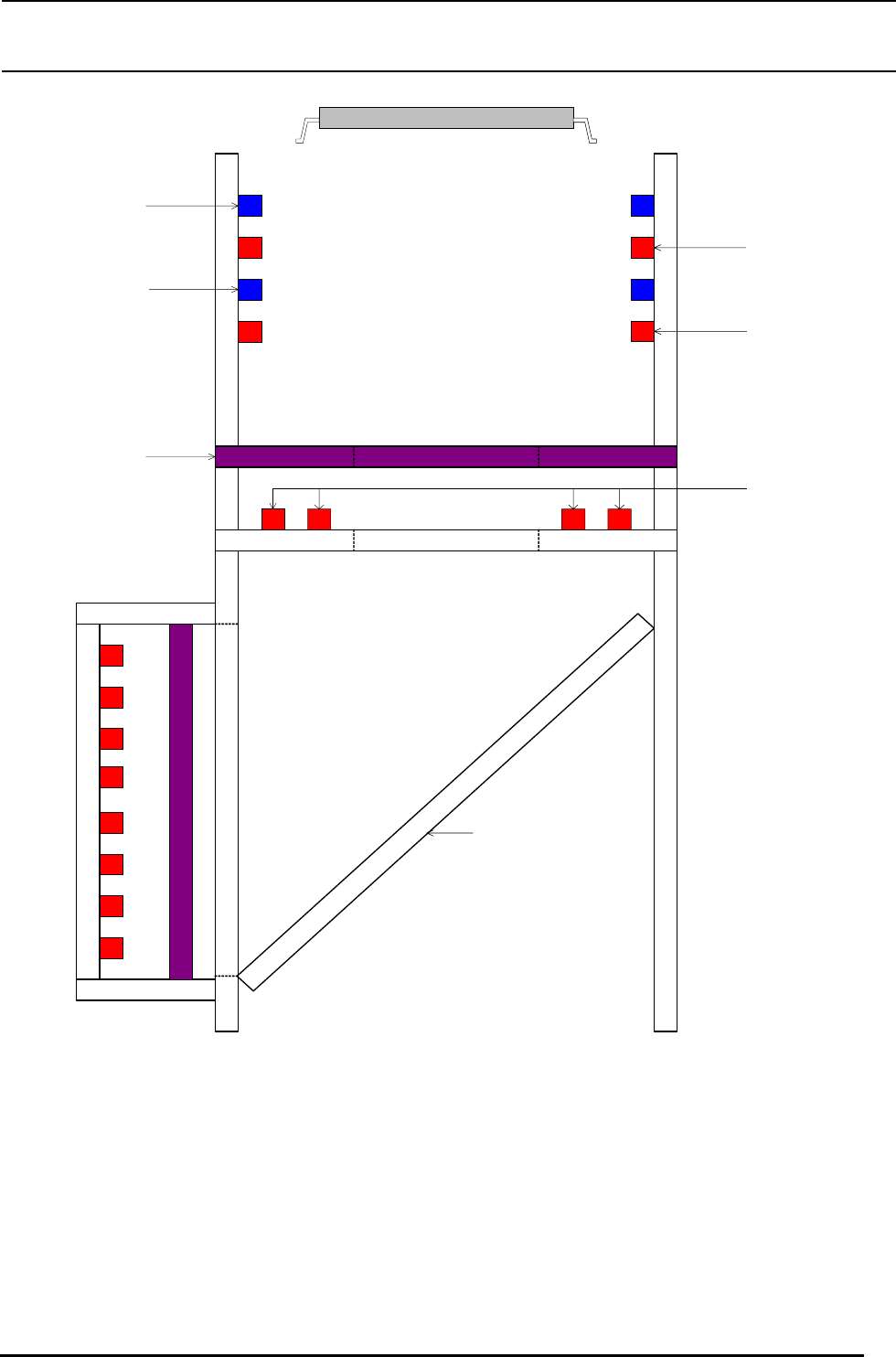

图３−１１−１ 反射，侧照明装置
Rev1.00c
动作说明书
3-
53

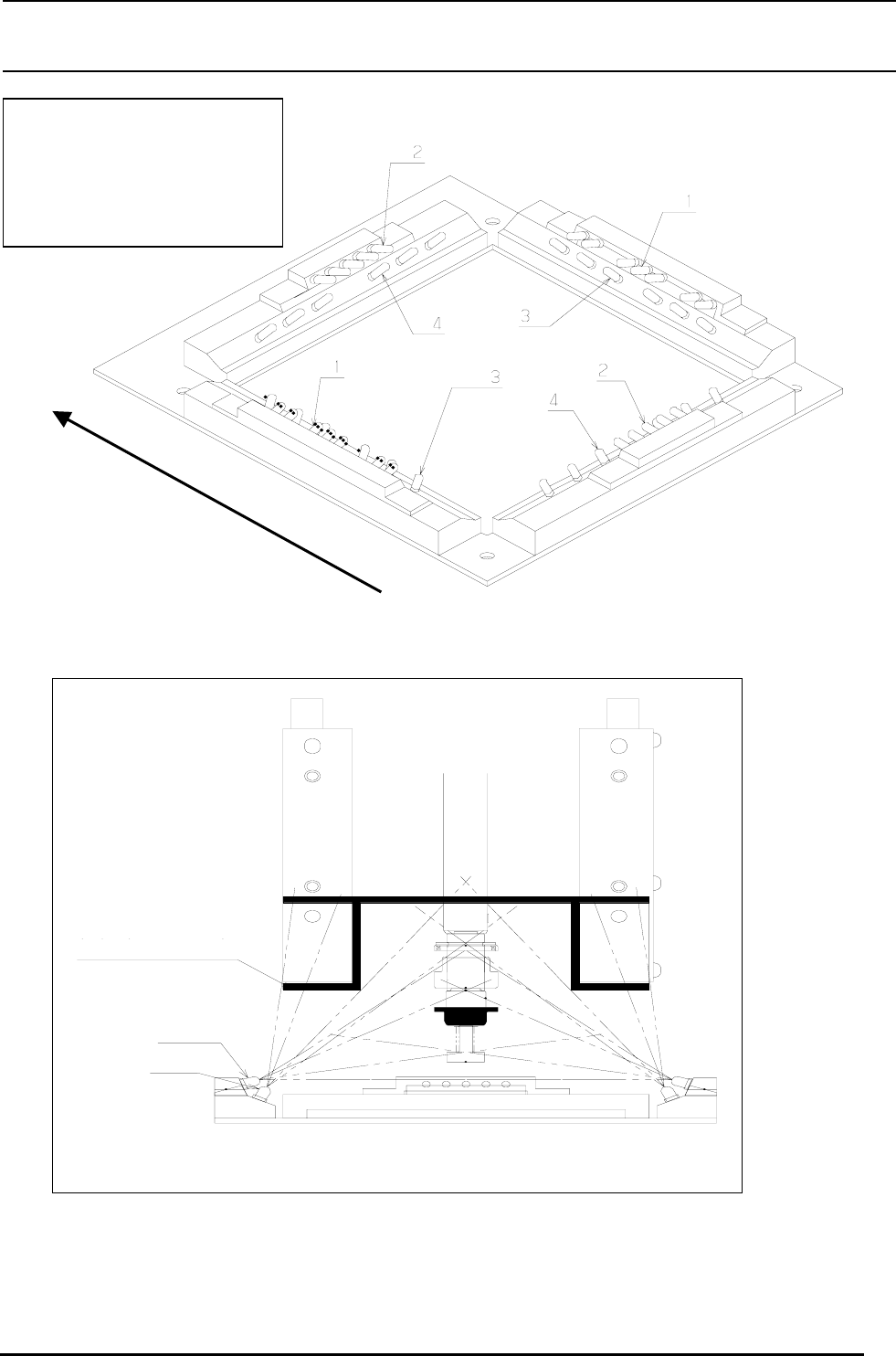

图３−１１−２ 透过照明装置
1. 透过照明上段（左右）
2. 透过照明上段（前后）
3. 透过照明下段（左右）
4. 透过照明下段（前后）
绿色漫射
上段
下段
图３－１１－３
里侧
前侧
Rev1.00c
动作说明书
3-
54
3-11-3 各照明装置的最大电流值
各照明装置的最大电流值，设计为不超过 LED 额定电流值。各照明装置对于机器调整值，每元件可以控
制 20∼200%的电流控制，但是有的机器调整值超过最大电流值。此时，最大电流值实际被流动。各元件
的 20∼200%倍率以 1%的单位可以值地昂，但是电流值的再现性值相同约为 1/1000。
照明装置名称 最大电流值(mA)
同轴照明 1,430
VCS下侧照明 1,430
蓝侧照明(各段) 360
红侧照明(各段) 360
VCS透过照明(上段前后) 230
VCS透过照明(上段左右) 360
VCS透过照明(下段前后) 270
VCS透过照明(下段左右) 360
OCC垂直照明(参考值) 110
OCC角度照明(参考值) 460
