R e v 1 . 00c 动作说明书 3- 46 ３ ２ m m 纸粘合式带式供料器 ４ ０ ８ ０ （ 待机时间 ） ５ ∼ １ ０ Ｕ Ｐ Ｚ 轴 Ｄ Ｏ Ｗ Ｎ Ｏ Ｎ 吸嘴检测传感器 Ｏ Ｆ Ｆ ７ ４ 压出 气缸 拉进 ↑ ↑ 真空检测 ① ② 单位 ： msec ① 带剥离动作时间 ② 元件传送动作时间
Rev1.00c
动作说明书
3-
45

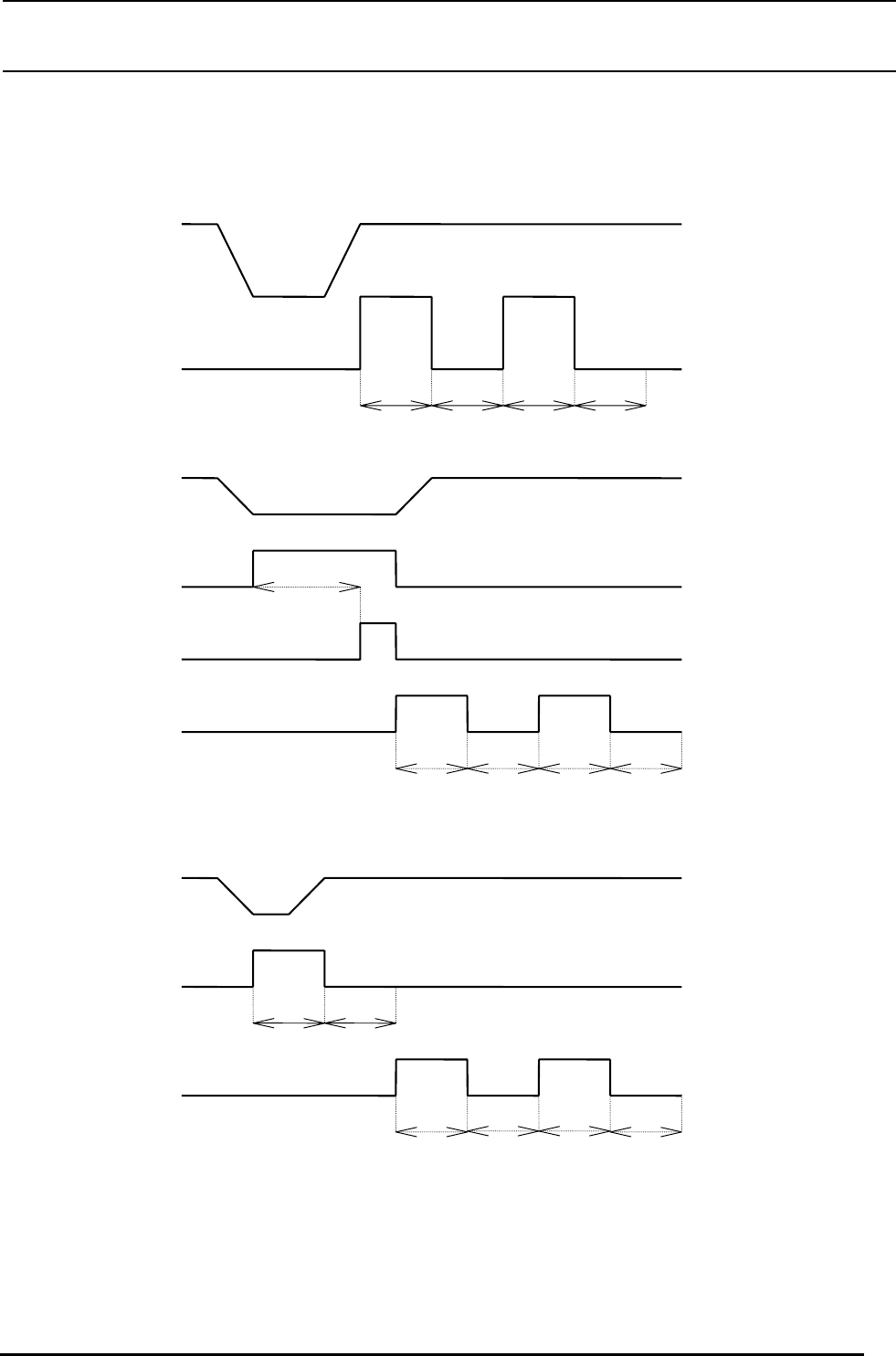

3-10 供料器的驱动
同步曲线图
标准的供料传送（仅传送）
上升 Ａ ： ｂｙＯｎＴｉｍｅ
Ｚ Ｂ ： ｂｙＯｆｆＴｉｍｅ
下降 Ｃ ： ｂｙＰｉｃｋｈｏｉｄ
供料器传送用扳手
Ａ Ｂ Ａ Ｂ
需要保持吸附样子时
Ｚ下降
剥离等待时间 Ｃ
真空检查
供料器传送用扳手
Ａ Ｂ Ａ Ｂ
需要推顶元件时（４４ mm）
Ｚ下降
推顶扳手
A B
供料器传送推顶
A B A B
Rev1.00c
动作说明书
3-
46

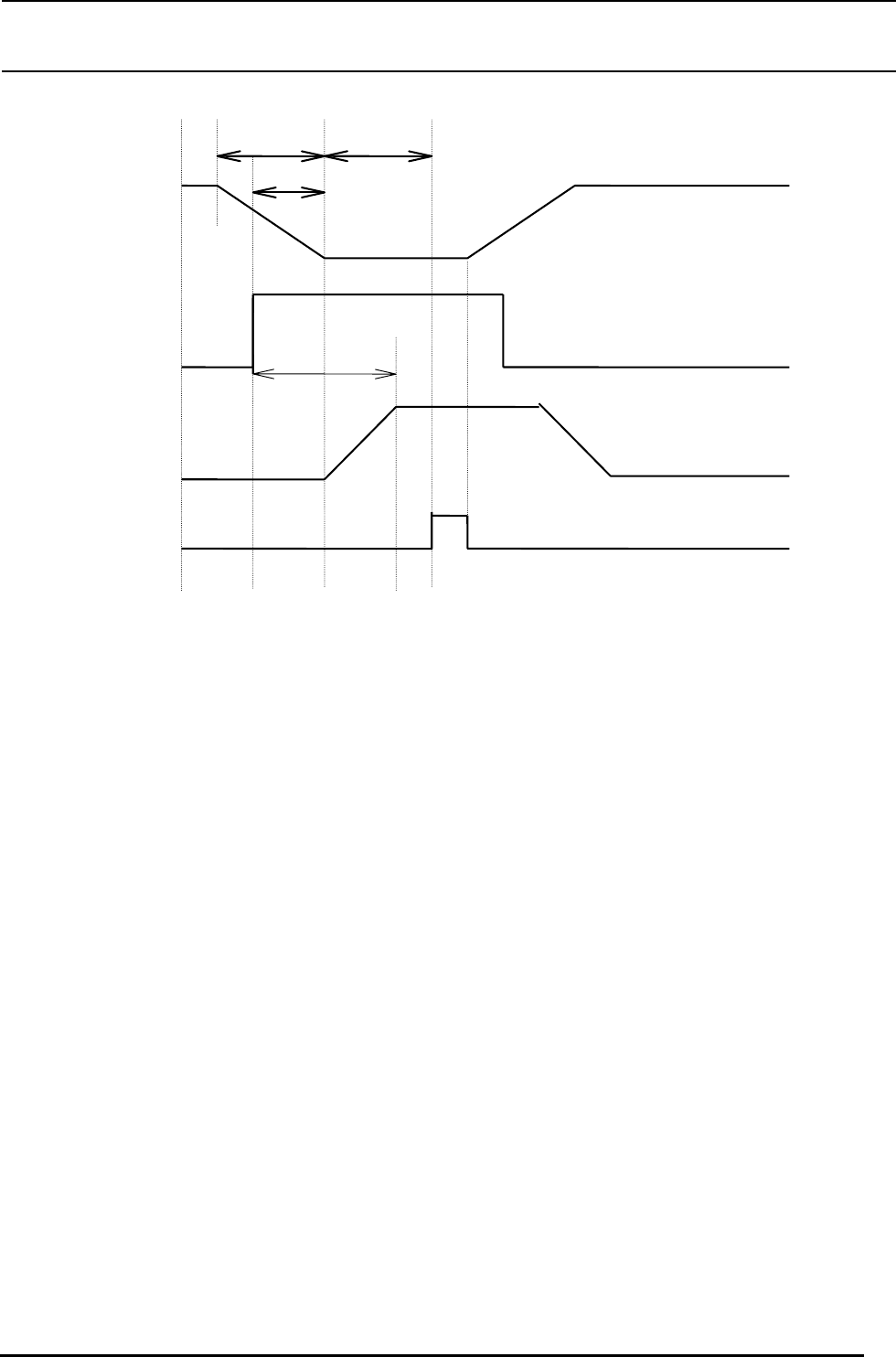

３２mm纸粘合式带式供料器
４０ ８０ （待机时间）
５∼１０
ＵＰ
Ｚ轴
ＤＯＷＮ
ＯＮ
吸嘴检测传感器
ＯＦＦ ７４
压出
气缸
拉进
↑ ↑
真空检测 ① ②
单位： msec
① 带剥离动作时间
② 元件传送动作时间
Rev1.00c
动作说明书
3-
47
配置号码
推顶
气缸数
推顶
次数
保持时间
byOnTime
放开时间
byOnTime
吸附样子
保持时间
yPickHoid
适用供料器
0 1 1 8×10msec 4×10msec 0×10msec
带宽 8mm 、传送间隔 2mm
带宽 8mm 、传送间隔 4mm
带宽 12mm 、传送间隔 4mm
1 1 1 30 15 0
带宽 12mm 、传送间隔 8mm
带宽 12mm 、传送间隔 12mm
带宽 16mm 、传送间隔 4mm
带宽 16mm 、传送间隔 8mm
带宽 16mm 、传送间隔 12mm
散件供料器 ＴＹＰＥ Ｎ
ＴＹＰＥ Ｗ
ＭＢＦ２６，ＭＢＦ４４
2 2 1 30 15 0
带宽 24mm 、传送间隔 8mm
带宽 24mm 、传送间隔 12mm
带宽 32mm 、传送间隔 8mm
带宽 32mm 、传送间隔 12mm
带宽 32mm 、传送间隔 16mm
3 2 2 30 15 0
带宽 24mm 、传送间隔 12mm
带宽 24mm 、传送间隔 16mm
带宽 24mm 、传送间隔 20mm
带宽 24mm 、传送间隔 24mm
带宽 32mm 、传送间隔 12mm
带宽 32mm 、传送间隔 16mm
带宽 32mm 、传送间隔 20mm
带宽 32mm 、传送间隔 24mm
带宽 32mm 、传送间隔 28mm
带宽 32mm 、传送间隔 32mm
4 2 3 30 20 0
带宽 32mm 、传送间隔 24mm
5 2 7 30 20 0
带宽 32mm 、传送间隔 28mm
6 2 4 30 20 0
带宽 32mm 、传送间隔 32mm
7 0 0 80 0 0 散件供料器 TYPE1
散件更换器
8 0 0
80×10
msec
0×10
msec
0×10
msec
散件供料器 TYPE2
9 0 0 70 0 0
散件供料器 TYPE3
TYPE8
MBF80，MBF170
10 0 0 130 0 0
散件供料器 TYPE4
11 0 0 150 0 0
散件供料器 TYPE5
TYPE9
