2. 操作画面与各种按钮
2-10
第 2 章 基本操作
2. 操作画面与各种按钮
本节，介绍操作软件画面的基本构成与操作方法。请在操作贴片机之前阅读。
n
要点
标准规格时，因没有键盘和鼠标，所有操作都通过触摸屏进行。输入参数时，会显示辅助编辑框，可以通过触控笔操作
与输入。
2.1 操作画面的基本构成
本机的操作画面由“状态区”、“按钮区”、“自由区”构成。
按钮区 1
按钮区 2
按钮区 3
状态区
画面构成
自由区
26204-KMX-00
►
画面上的分区
状态区
从左按顺序显示当前的贴片机状态 ( 自动运行、错误、紧急停机等 )，
选定的基板程序名，完成生产的基板数量，登录的操作员名。
此外，状态区的背景还显示各个贴装工作台的贴装完成率的条形图。
详细内容，请参照后述“状态区的详细内容”。
按钮区 1 可选择主要的操作菜单。随所选按钮，“自由区”的画面内容自动切换。
按钮区 2 设有启动辅助功能的按钮。
按钮区 3 设有关闭贴片机电源的 [ 电源 ] 按钮和切换显示语言的 [ 语言切换 ] 按钮。
自由区 显示用按钮区 1 中的菜单按钮选择的操作画面。
2. 操作画面与各种按钮
2-11
第 2 章 基本操作
█
状态区的详细内容
以自动运行、报错、紧急停机为例
贴片机的状态
选定的基板程序
完成生产的基板数量
登录的操作员名
贴装完成率
26205-KMX-00
•
完成生产的基板数量
显示“完成生产的基板数量／预定生产的基板数量”。
•
贴装完成率
只要开始自动运行，状态区的背景将显示“贴装完成率”的条形图。
由此，可以按生产的基板查看各贴装工作台的贴装状态。
“贴装完成率”条形图的颜色随贴片机的状态而变化。
贴装完成率
贴装工作台 1 ：0%、贴装工作台 2 ：0%
贴装工作台 1 ：50%、贴装工作台 2 ：25%
贴装工作台 1 ：100%、贴装工作台 2 ：100%
贴装工作台 1 的贴装完成率 贴装工作台 2 的贴装完成率
26206-KMX-00
参考
贴装完成率的条形图是根据下列公式算出的值显示的。
贴装完成率 (%) = ( 贴装完成率／所有贴装数 )×100
但，最终的贴装完成率也有达不到 100% 的情况。例如，因使用坏板标记功能而没有贴装的点，不会包含在贴装完成率中。
此外，被跳过的贴装点也不会被计数。
2. 操作画面与各种按钮
2-12
第 2 章 基本操作
█

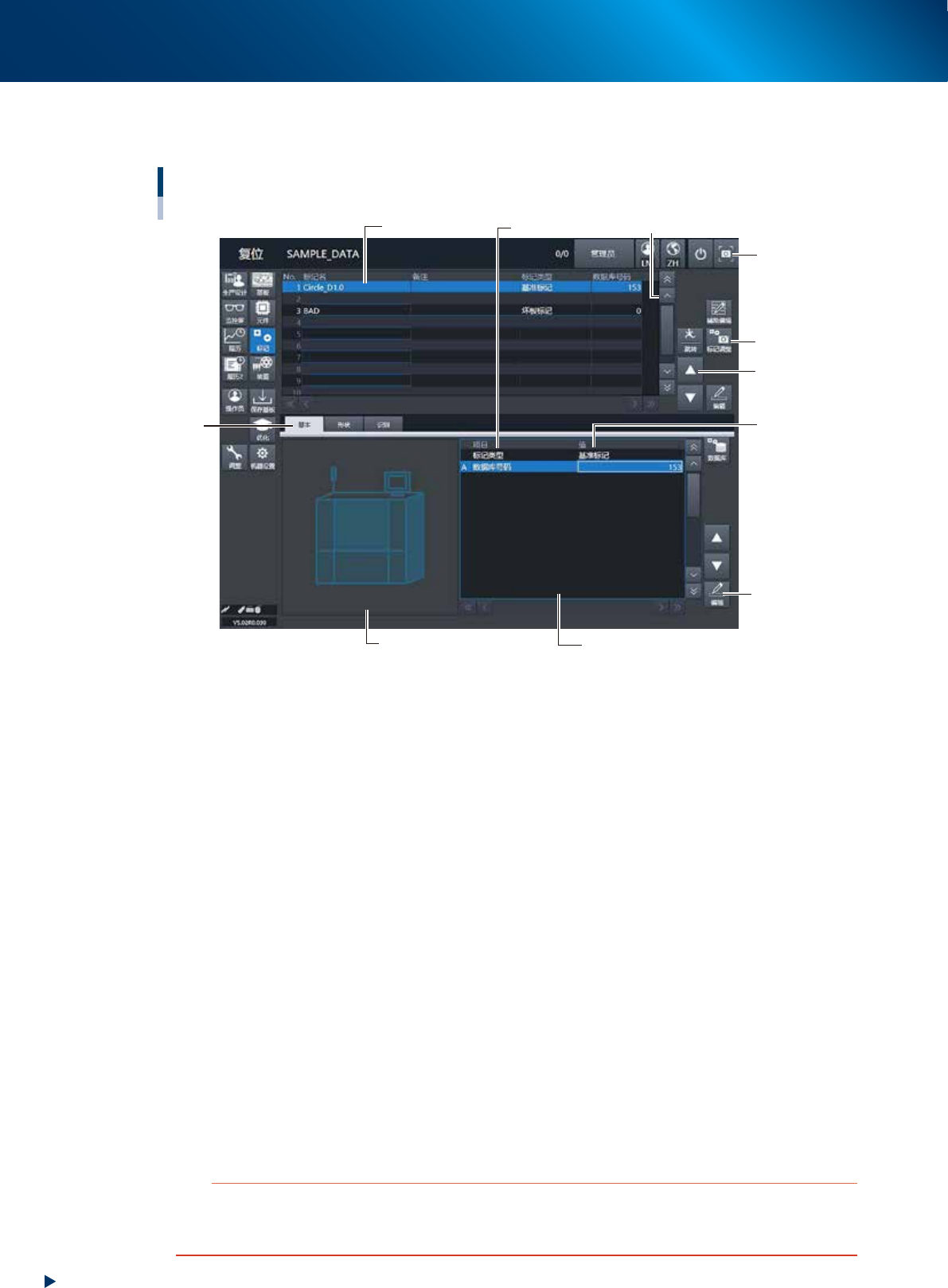

各种按钮与输入框
操作画面上设置有各种按钮、选项卡、输入框等。
1
1
2
3
4
6
操作画面
以“标记”画面为例
参数列表数据No.列表
5
7
[编辑]按钮
26207-KMX-00
1. 滚动条与滚动按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开下一操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
选择和输入参数。用键盘操作时，双击即可编辑。
用触摸屏操作时，按画面右下的 [ 编辑 ] 按钮，弹出辅助编辑框后再输入。
5. 选项卡
选择选项卡，可以切换到参数的输入画面。
6. 辅助画面
用插图等形式显示对输入参数有帮助的信息。参数列表的项目编号与辅助画面内的字母对应。
7. 截图按钮
对显示的图像进行截图。
截图数据保存在 D:\ScreenShot 之下的以日期为名称的文件夹中 (JPG 格式，文件夹最大约 10MB)。
若将 USB 存储器插入 USB 端口中进行系统备份，USB 中会自动生成“ScreenShot”文件夹并获取保存在贴片
机中的截图数据。( 保存在贴片机中的截图数据将自动移入 USB 存储器中。)
c
注意
•
USB 存储器，请务必使用本公司指定的 USB 存储器。
•
若在 [ 生产设计 ] - [ 应用程序设置 ] -“信息”选项卡画面按 [ 截图 ] 按钮，将保存截图数据的位置设定在其它任意
位置时，即使进行系统备份，USB 存储器中也无法获取截图数据。
