1. 从开机到关机 3-21 第 3 章 从开机到关机 1.8 确认吸嘴 开始生产之前，需要确认准备在生产中使用的吸嘴是否有脏污。 下面，以读入了生产用的基板程序为前提介绍确认吸嘴的方法。关于 Step1、2，若所有贴装头的设置全部为 自动更换吸嘴时，无需进行 Step1、2 直接进入 Step3。 1 打开“需求吸嘴列表”画面。 按“生产设计”画面的 [ 需求吸嘴列表 ] 按钮，打开“需求吸嘴列表”画面。 2 确认吸嘴的类型。 没有…
1. 从开机到关机
3-20
第 3 章 从开机到关机
1.7 准备带装元件 ( 带式送料器 )
传送装置的准备完成之后，准备带装元件。
下面，以读入了生产用的基板程序为前提介绍准备带装元件的方法。
1
打开“送料器列表”画面。
按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
2
将已装好带装元件的送料器安装在贴片机上。
“送料器列表”画面中显示有“安装位置”、“元件名”、“元件号码”等内容。
边参照该画面，边在各个送料器安装位置安装已装好带装元件的送料器。
n
要点
关于将带装元件装入送料器的方法与将送料器安装在贴片机上的方法，请参照前述第 2 章“4. 带装元件的准备”。
n
要点
F1 〜 F64 为前侧送料器架的安装位置，F101 〜 F164 为后侧送料器架的安装位置。P1 〜 P30 为前侧托盘供料装置的
载盘编号，P101 〜 P130 为后侧托盘供料装置的载盘编号。
带装元件的准备
“生产设计”-“送料器列表”画面
[送料器列表] 按钮
送料器列表画面
安装位置：
F1 〜 F64 时，将送料器安装在前侧送料器架上。
F101〜 F164 时，将送料器安装在后侧送料器架上。
P1 〜 P30 时，将盘装元件安装在前侧的托盘供料装置中。
P101〜 P130 时，将盘装元件安装在后侧的托盘供料装置中。
562312-KMX-00
1. 从开机到关机
3-21
第 3 章 从开机到关机
1.8 确认吸嘴
开始生产之前，需要确认准备在生产中使用的吸嘴是否有脏污。
下面，以读入了生产用的基板程序为前提介绍确认吸嘴的方法。关于 Step1、2，若所有贴装头的设置全部为
自动更换吸嘴时，无需进行 Step1、2 直接进入 Step3。
1
打开“需求吸嘴列表”画面。
按“生产设计”画面的 [ 需求吸嘴列表 ] 按钮，打开“需求吸嘴列表”画面。
2
确认吸嘴的类型。
没有选配吸嘴交换站或设置不是自动更换吸嘴时，“吸嘴类型”单元格中会显示吸嘴的类型。
确认是否与当前贴装头上安装的吸嘴相同。显示为“自动吸嘴”时无需确认。
参考
[ 机器设置 ] -“机器数据”-“Head”-“Head 偏移量”画面的“Head 种类”参数的设置为“自动更换吸嘴”时，该贴装
头在“需求吸嘴列表”画面中显示为“自动吸嘴”。

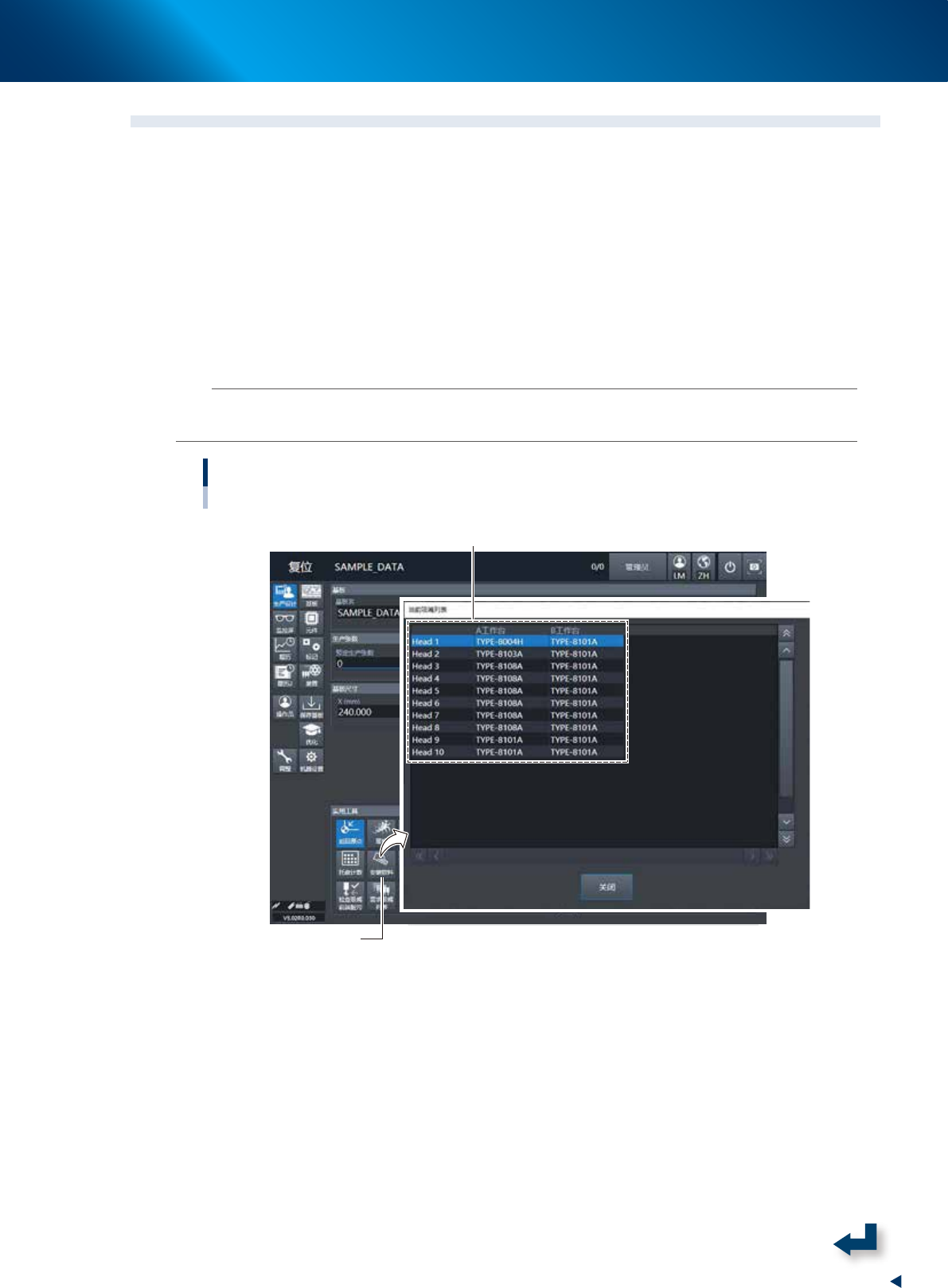

确认吸嘴的类型
“生产设计”-“需求吸嘴列表”画面
[需求吸嘴列表]按钮
确认显示的吸嘴类型与当前贴装头上的吸嘴相同
*“自动吸嘴”无需确认
562313-KMX-00
1. 从开机到关机
3-22
第 3 章 从开机到关机
3
打开“检查吸嘴前端脏污”画面。
按“生产设计”画面中的 [ 检查吸嘴前端脏污 ] 按钮，打开“检查吸嘴前端脏污”画面。
4
开始检查吸嘴前端脏污。
确认画面显示的内容，按 3 个按钮中的任意 1 个按钮。
•
[ 是 ] ：自动更换吸嘴并对所有检查对象的吸嘴检查前端是否脏污。
•
[ 否 ] ：对当前贴装头上所装吸嘴中的对象吸嘴检查前端是否脏污。
•
[ 取消 ] ：取消检查。
n
要点
“检查吸嘴前端脏污”是在吸嘴前端无元件的状态下通过相机进行检查，判断吸嘴前端是否有脏污的功能。吸嘴前端中
心附近黏附锡膏时会反光，本功能是通过相机识别吸嘴前端是否有反光来进行判断的。因此，检查吸嘴前端脏污的对象
吸嘴为 8103A、8104A、8105A、8106A、8107A、8108A、8004H、8006H 等吸取片式元件的吸嘴。

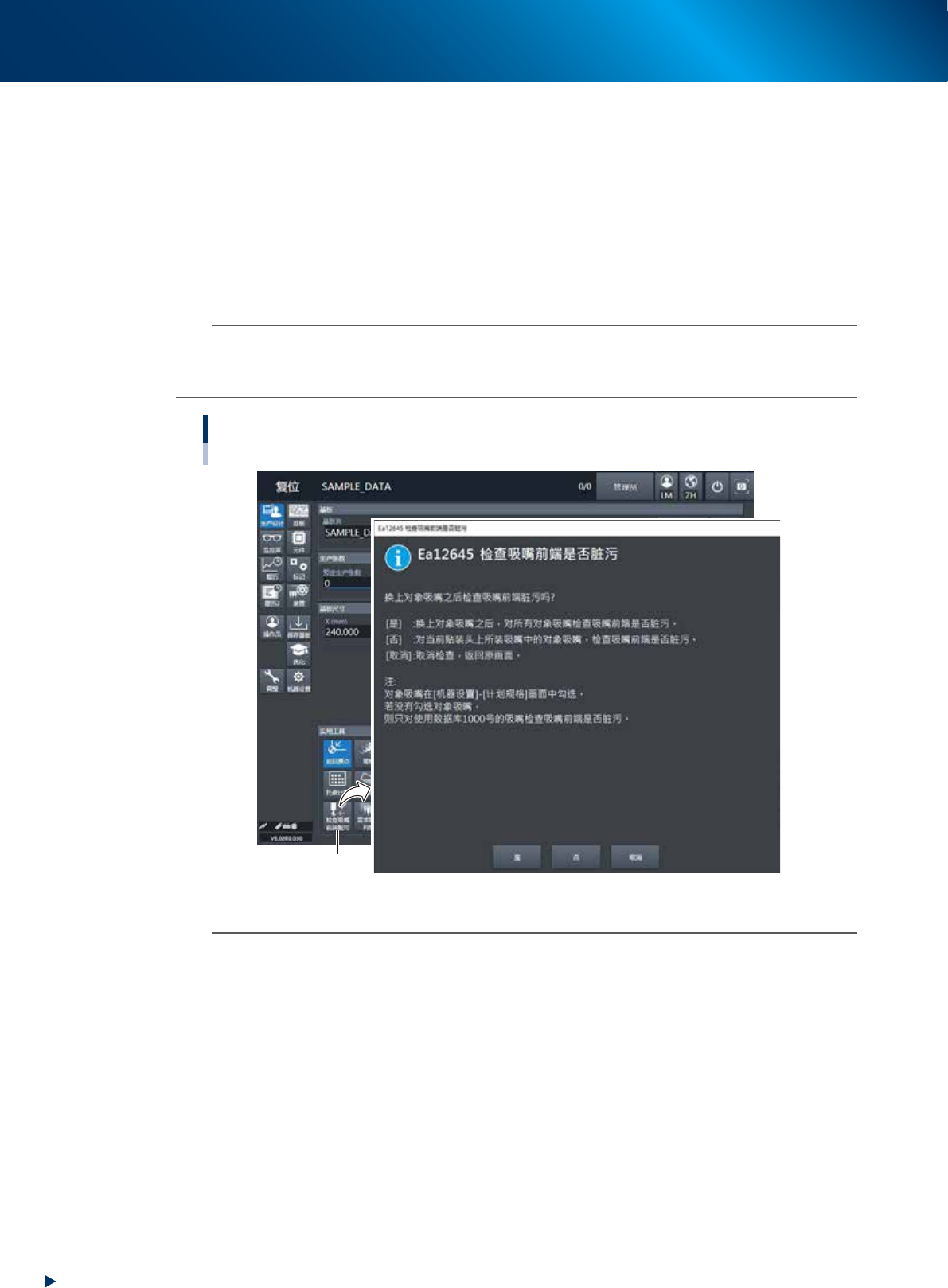

检查吸嘴前端脏污
“生产设计”-“检查吸嘴前端脏污”画面
[检查吸嘴前端脏污]按钮
562314-KMX-00
n
要点
•
只有勾选了 [ 机器设置 ] -“计划规格”画面中“检查吸嘴前端脏污”的“执行检查”选择框时才可以检查。
•
吸嘴的脏污是逐渐形成的，在脏污形成初期，若进行多次检查，可能会出现几次 OK 几次 NG。
•
建议定期清洗吸嘴。清洗方法，请参照《保养手册》的第 3 章“1.2 吸嘴的清洁”。
