3. 贴装头单元
1-15
第 1 章 各部的名称与功能
n
要点
吸嘴名称为“80XX”( 例 ：8004H、8006H) 的吸嘴称为“宽幅吸嘴”，吸嘴名称为“81XX”( 例 ：8101A、8102A) 的
吸嘴称为“窄邻接面吸嘴”。宽幅吸嘴可以吸附的元件虽然范围广，但贴装元件时需要确保与相邻元件之间的间隔 (0.35mm
以上 )。窄邻接面吸嘴的各个吸嘴都分别设定有与相邻元件的间隔。详细内容，请参阅交货规格书。
n
要点
各个吸嘴上都粘贴有描述吸嘴 ID 的 Data Matrix 码。
贴片机将自动读取吸嘴 ID，管理吸嘴交换站内的吸嘴放置位置。
吸嘴ID
Data Matrix码 (吸嘴ID)
25112-KMX-00
█

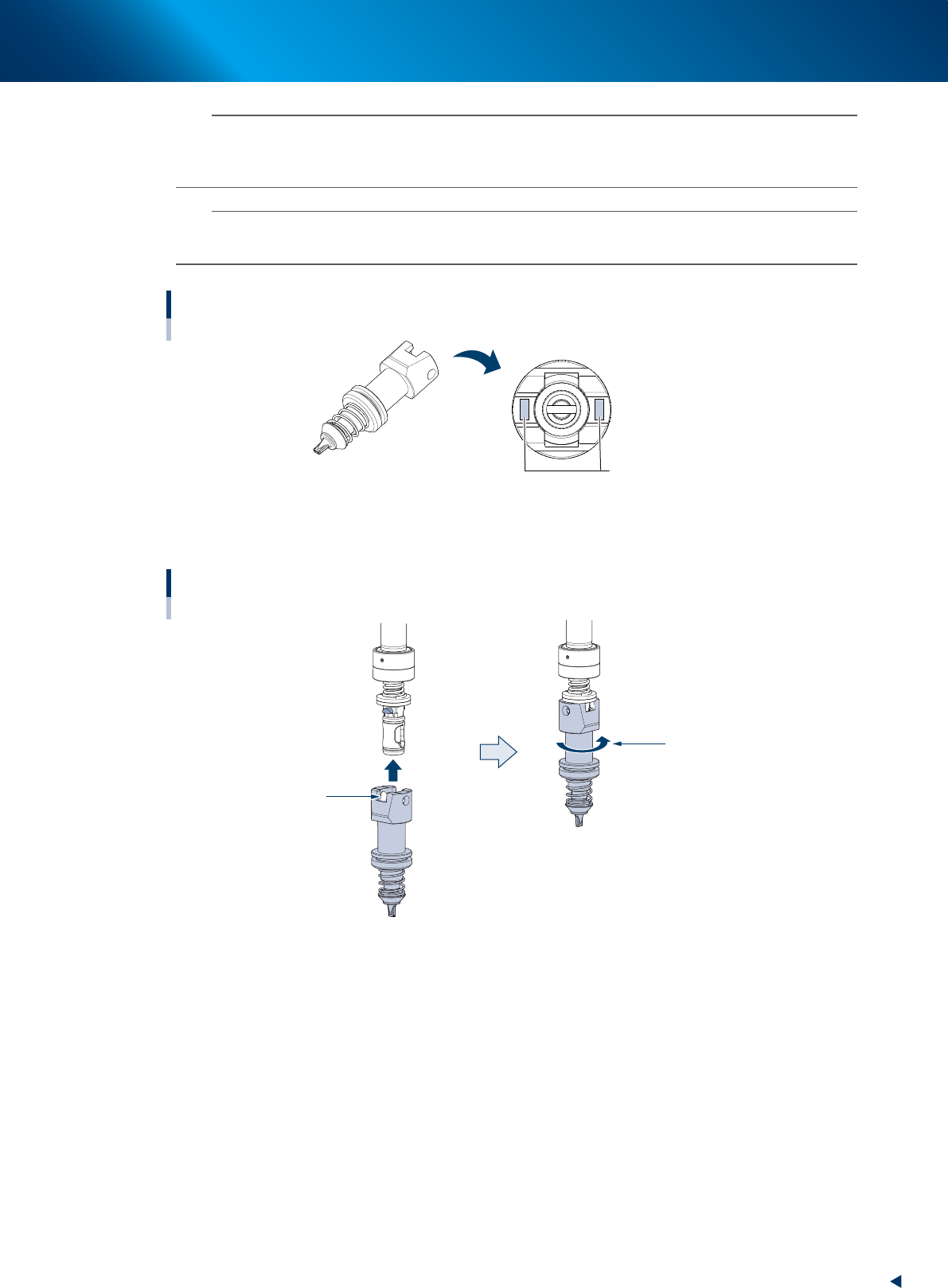

用手给 RM 贴装头安装、拆卸吸嘴的方法
给RM贴装头安装吸嘴
切口
旋转90度
1. 确认吸嘴的切口位置之后，将吸嘴插入吸嘴轴。
2. 在按住吸嘴的状态下将吸嘴转动90度。
※ 拆卸方法按照相反的步骤进行。
25113-KMX-00
3. 贴装头单元
1-16
第 1 章 各部的名称与功能
3.3 吸嘴交换站 ( 选配 )
3.3.1 吸嘴交换站概要
配备吸嘴交换站的机型，吸嘴交换站中装载有在本章前述“3.2 吸嘴的种类”中介绍的各种吸嘴进行自动更换。
吸嘴交换站由基座部和装吸嘴的吸嘴托架两部分组成。可以以吸嘴托架为单位拆卸。
吸嘴交换站装有使吸嘴托架部上升、下降的气缸和使吸嘴托架的开闭器打开、关闭的气缸。吸嘴托架部上升之
后，吸嘴托架的开闭器打开，自动进行更换吸嘴。
吸嘴交换站
吸嘴托架的开闭器
使吸嘴交换站
上升、下降的气缸
吸嘴托架
吸嘴托架
使吸嘴托架的
开闭器打开、关闭的气缸
■ 吸嘴托架部上升 ■ 吸嘴托架开闭器的打开、关闭
25114-KMX-00
3. 贴装头单元
1-17
第 1 章 各部的名称与功能
3.3.2 吸嘴托架 1 与 2
1 台贴片机可以在前侧和后侧各安装 1 个吸嘴交换站。1 个吸嘴交换站装有 2 个吸嘴托架。无论是前侧的吸嘴
交换站还是后侧的吸嘴交换站，里侧的为吸嘴托架 1，外侧的为吸嘴托架 2。
吸嘴托架1、吸嘴托架2
吸嘴托架 2
吸嘴托架 1
吸嘴托架 2
吸嘴托架 1
吸嘴托架 2
吸嘴托架 1
正面
背面
25115-KMX-00
n
要点
随安装吸嘴托架的位置不同，后述中所介绍的吸嘴放置位置的编号也会不相同。
