4.1 带式送料器
4.1.1 带装元件的安装
本节，以 ZSR 电动送料器、12mm ZS 电动送料器为例介绍将带装元件装入送料器的方法。
n
要点
带式送料器有 ZSR 电动送料器、ZS 电动送料器、自动续料式送料器、SS 电动送料器四种，本贴片机可以使用这四种带
式送料器。但，使用 SS 电动送料器会受几项制约。详细内容，请参阅本章后述“4.2 SS 电动送料器的使用”。
c
注意
安装带装元件时，请务必使用上料台或离线上料台安装。直接在贴片机上安装，可能会使料带上的元件掉落到贴片机内
部。因此，请勿直接在贴片机上安装带装元件。
n
要点
安装带装元件时，请务必先确认压料盖周围没有粘附元件或尘屑等异物。
1
在上料台上安装送料器与料带盘。
1. 握住送料器的手柄杆，将送料器安装在上料台或离线上料台最左侧的安装位置 ( 有送料器用接口 ) 上。
2. 将料带盘放置在料带盘托架中。
安装送料器
送料器
手柄杆
安装在最左侧
料带盘托架
料带盘
上料台
送料器导轨
25202-KMK-00
4. 带装元件的准备
2-45
第 2 章 基本操作
2
提起压料盖。
1. 如下图中箭头所示，将前端压料扣边向上提起边向前拉开。
2. 提起压料盖。
提起压料盖
前端压料扣
压料盖
25203-KMK-00

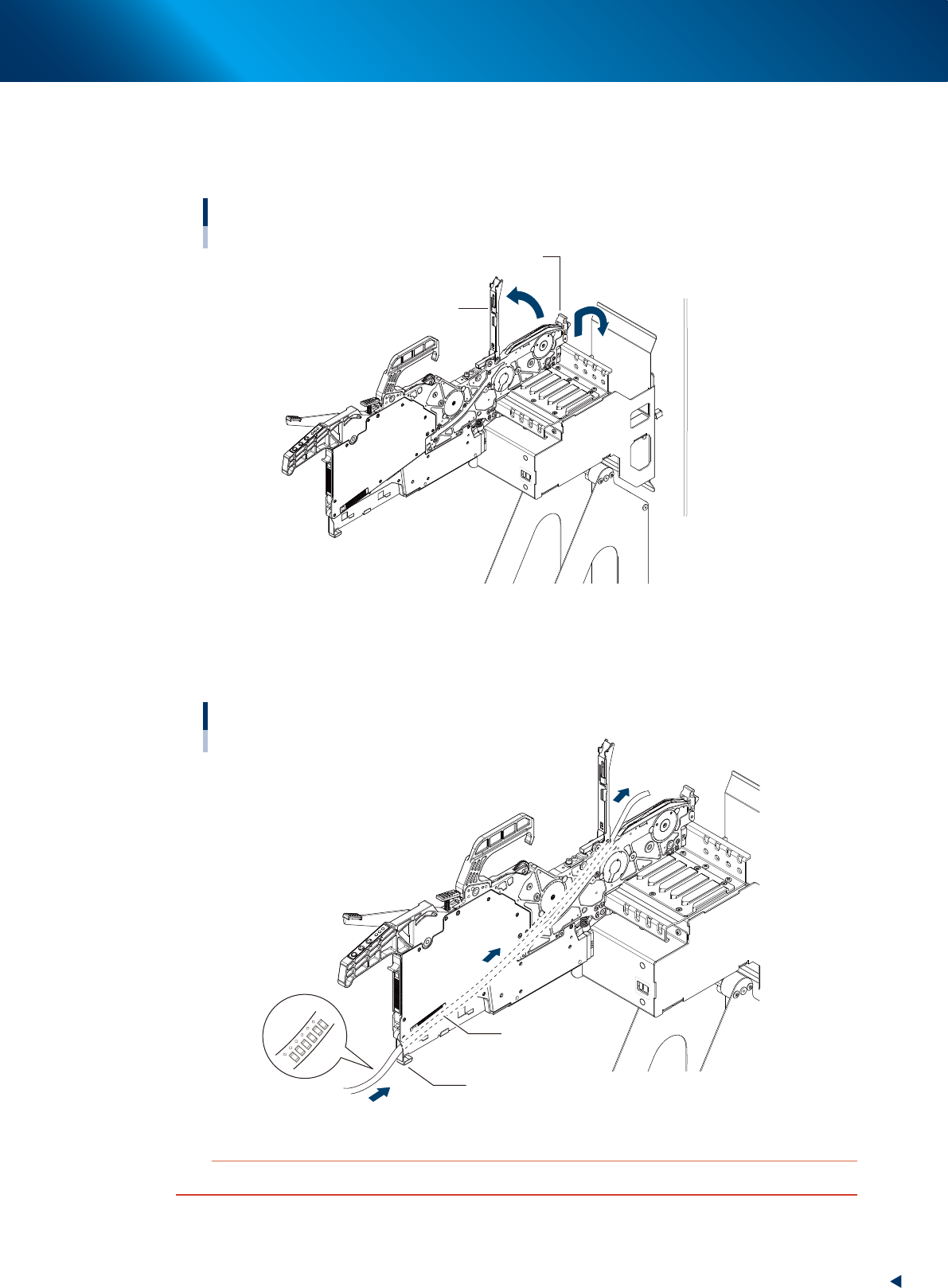

3
将料带装入送料器。
从送料器后方的孔中插入料带。
将料带插入送料器
料带
注意料带的正反面
料带插入口
25204-KMK-00
c
注意
请勿装错料带的正反面。
4. 带装元件的准备
2-46
第 2 章 基本操作

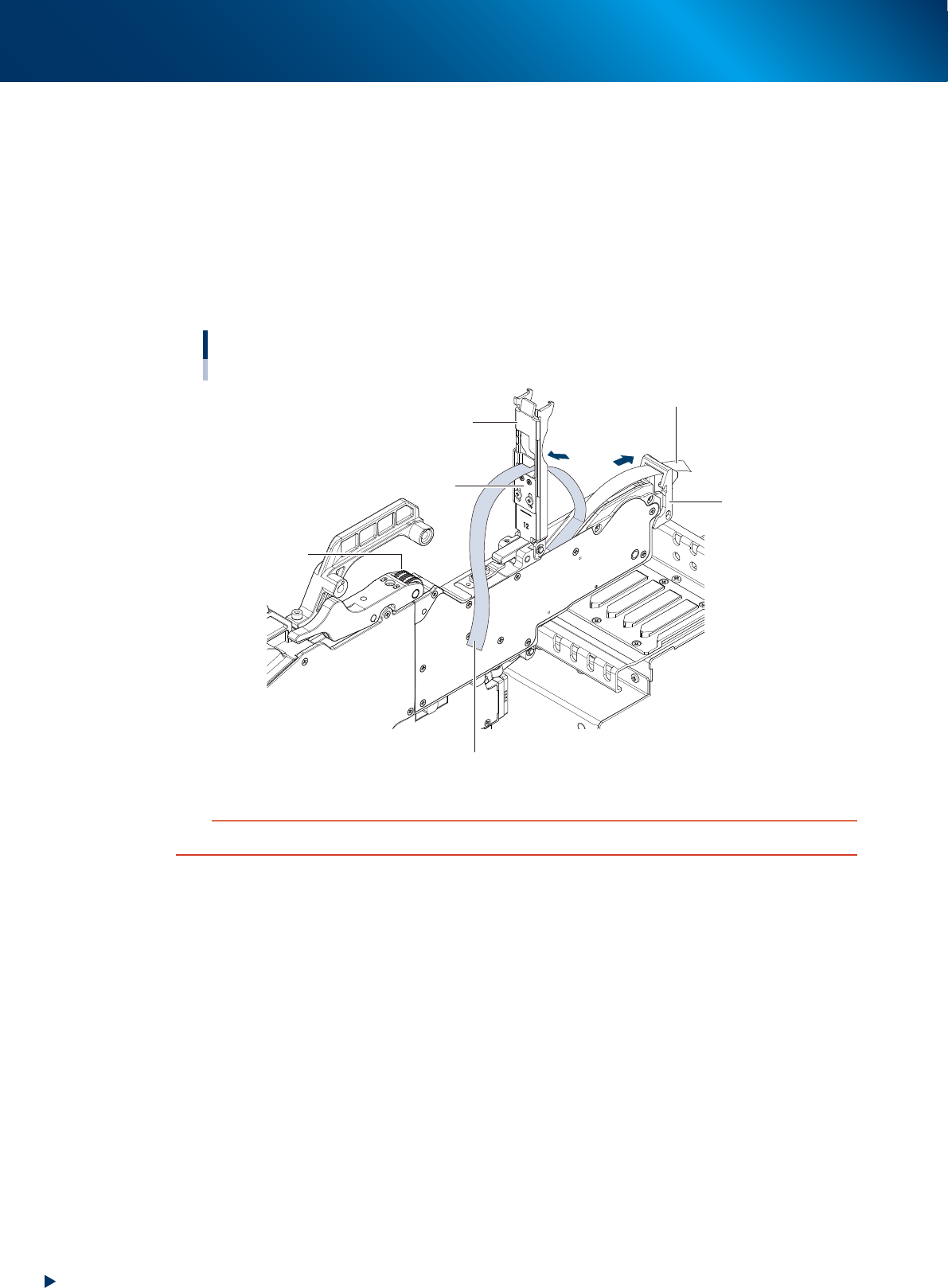

4
剥离盖带。
料带由装有电子元件的“载带”和覆盖在元件上面的“盖带”两层组成，先剥离“盖带”，使盖带可以
到达卷带齿轮位置。
5
安装载带。
将载带穿过前端压料扣的孔中。
6
安装盖带。
将盖带穿过压料盖 ( 或压料板 ) 的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷带齿轮。
载带、盖带
以ZS电动送料器(12mm)为例
压料盖
盖带
卷带齿轮
载带
前端压料扣
压料板
25205-KMK-00
c
注意
穿盖带时，请勿用力过猛使压料盖变形。
