4. 带装元件的准备
2-53
第 2 章 基本操作
4.1.2 将送料器安装在一次性换料车上
下面，以 ZSR 电动送料器为例介绍将装好元件的带式送料器安装在一次性换料车上的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装上带装元件。
如果将送料器安装在已装入贴片机上的一次性换料车上安装元件，可能会导致料带上的元件掉入贴片机内，因此请勿直
接在贴片机上安装带装元件。
n
要点
带式送料器有 ZSR 电动送料器、ZS 电动送料器、自动续料式送料器、SS 电动送料器四种，本贴片机可以使用这四种带
式送料器。但，使用 SS 电动送料器会受几项制约。详细内容，请参阅本章后述“4.2 SS 电动送料器的使用”。
1
清洁送料器架。
在安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。
参考
料车上的气密接头只有将料车安装在贴片机上时才可以使用。

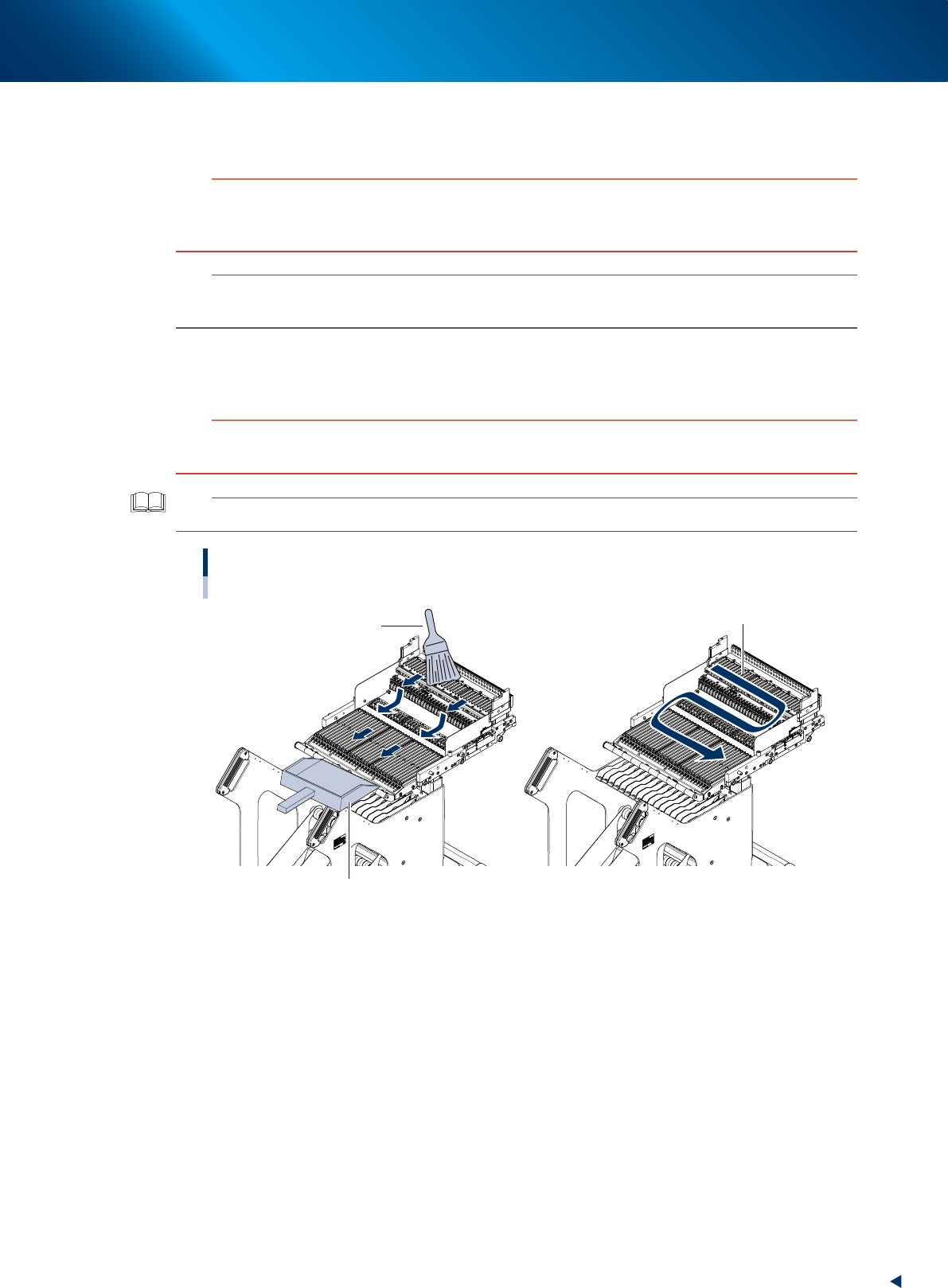

清洁料车的送料器架
用家用吸尘器吸取
软刷
用撮箕等接尘屑
25213-KMK-00
4. 带装元件的准备
2-54
第 2 章 基本操作
2
将料带盘放置在料带盘托架上。
根据料带盘的大小，在料带盘托架内的放置位置不同。
7 英寸的料带盘可以在上下两层中放置，要放在上层时，需将上层托架打开后放置。
超过 7 英寸的料带盘，只能放在下层。此时，根据需要可以将上侧的托架向上翻转之后放置。
将料带盘放入料带盘托架中
7英寸料带盘
超过7英寸的料带盘
料带盘托架
7英寸料带盘
25214-KMK-00
3
将送料器安装在料车上。
1. 把住送料器的手柄杆。
2. 确认料车上下导槽的安装号码一致。
3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。
4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
安装送料器时，请务必握紧手柄杆。否则，锁定杆将无法完全打开。
一次性换料车
安装ZS、ZSR电动送料器
手柄杆
导条
确认安装号码
锁定杆
25215-KMK-00
4. 带装元件的准备
2-55
第 2 章 基本操作
4
使锁定杆锁定。
松开手柄杆，锁定杆锁定。确认锁定杆已锁定，送料器不会松脱。若送料器未被正确锁定，贴装过程中
可能会发生脱离现象。
5
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
•
压料盖已被锁定，没有浮起。
•
前端固定块的定位销已插入了送料器定位孔，并已插入到位。
•
送料器的导条已完全嵌入了送料器架的导槽中。
检查送料器的安装状态
从侧面看ZSR送料器时
送料器定位孔
前端固定块
送料器架的导槽
压料盖
导条
25216-KMK-00
