4. 带装元件的准备
2-56
第 2 章 基本操作
4.1.3 将一次性换料车安装在贴片机上
下面，介绍将一次性换料车 ( 以下简称“料车”) 安装在贴片机上的方法。关于将安装有 SS 电动送料器的料
车安装在贴片机上的方法，请参照本章后述“4.2 SS 电动送料器的使用”。
1
清洁贴片机上的料车夹固部。
夹固料车之前，先清洁贴片机上的料车夹固部。
使用随机附带的软刷或家用吸尘器 ( 或选购件吸尘工具 ) 清除料车夹固部上的尘屑或异物。

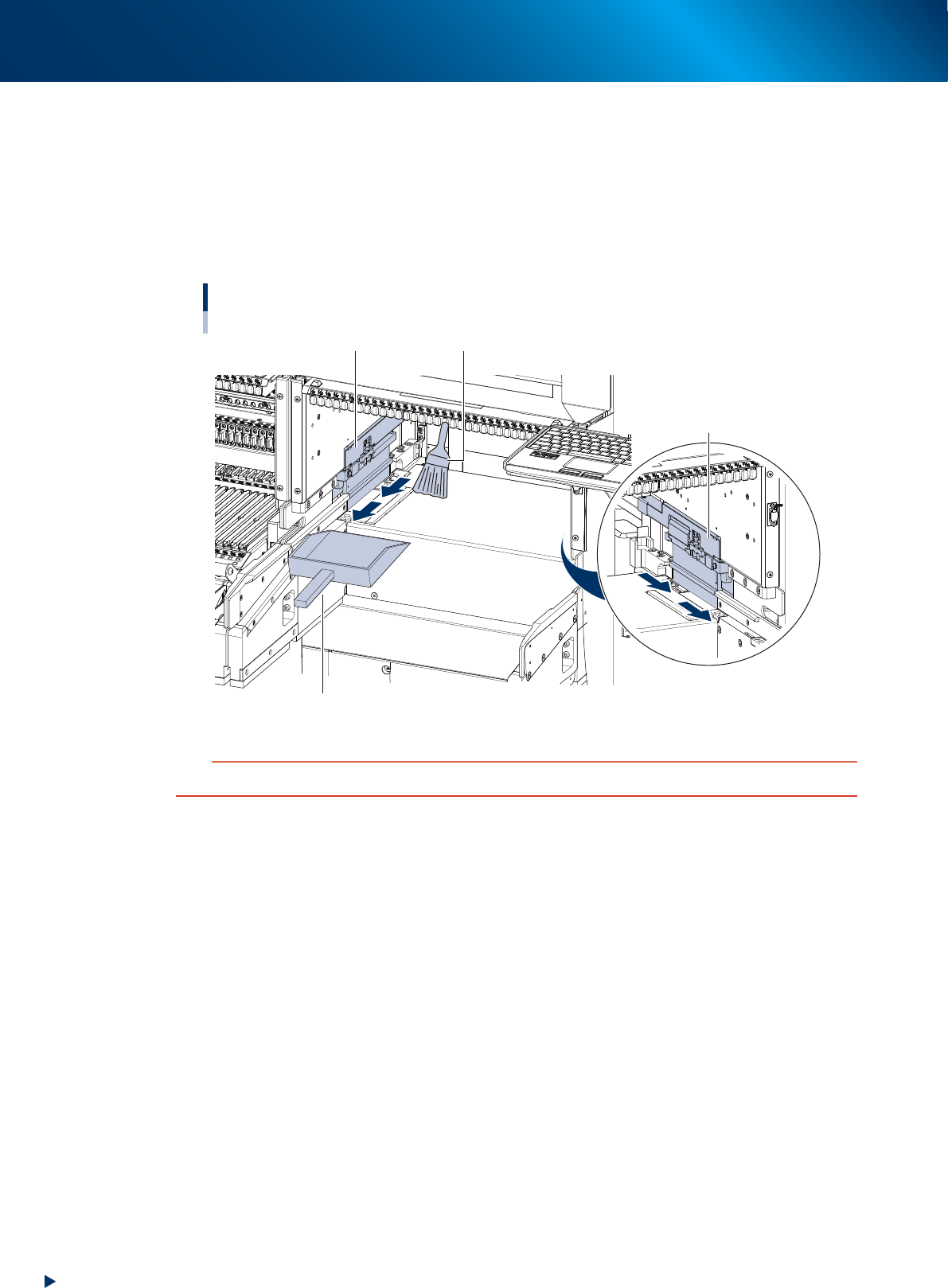

清洁料车夹固部
料车夹固部
用撮箕等接住尘屑
软刷
料车夹固部
25217-KMK-00
c
注意
料车夹固部装有给料车供电供气的连接器。如果有异物进入连接器时，可能会引起短路而损坏设备。
4. 带装元件的准备
2-57
第 2 章 基本操作
2
将料车推入贴片机中。
1. 将料车移到料车安装位置的正面。
2. 双手把住料车的把手，将料车沿料车导轨笔直推入贴片机的安装位置中。
3. 将料车推入到位之后，把住把手使料车不向外滑出。
n
要点
贴片机的安装地面如果稍有倾斜，可能在夹固料车时料车会滑动。
因此，用手把住料车的把手使料车不致滑动，直到完成 Step3 〜 Step4 的料车夹固步骤为止。

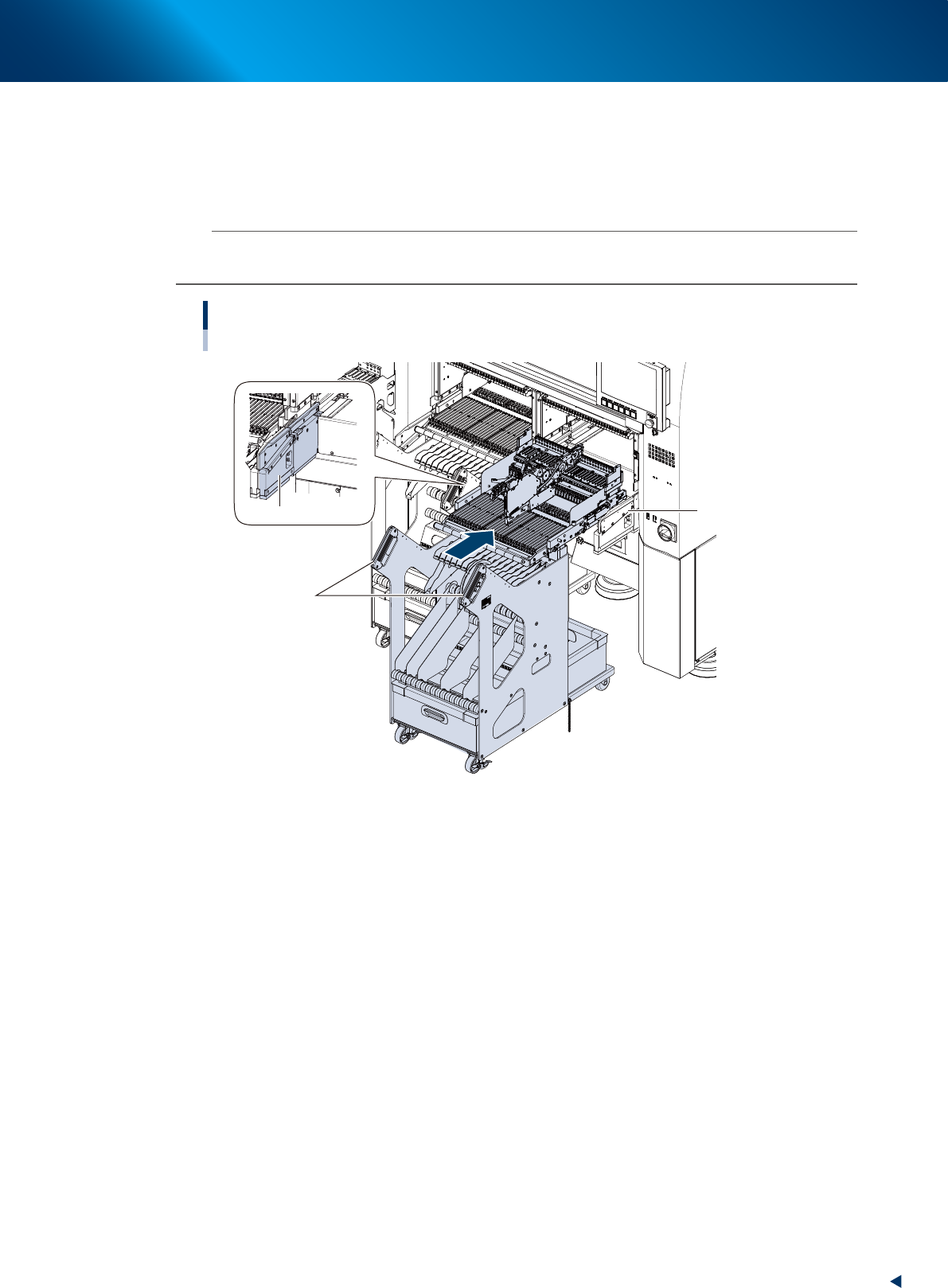

将料车推入贴片机中
把手
料车导轨
料带导轨
25218-KMK-00
4. 带装元件的准备
2-58
第 2 章 基本操作
3

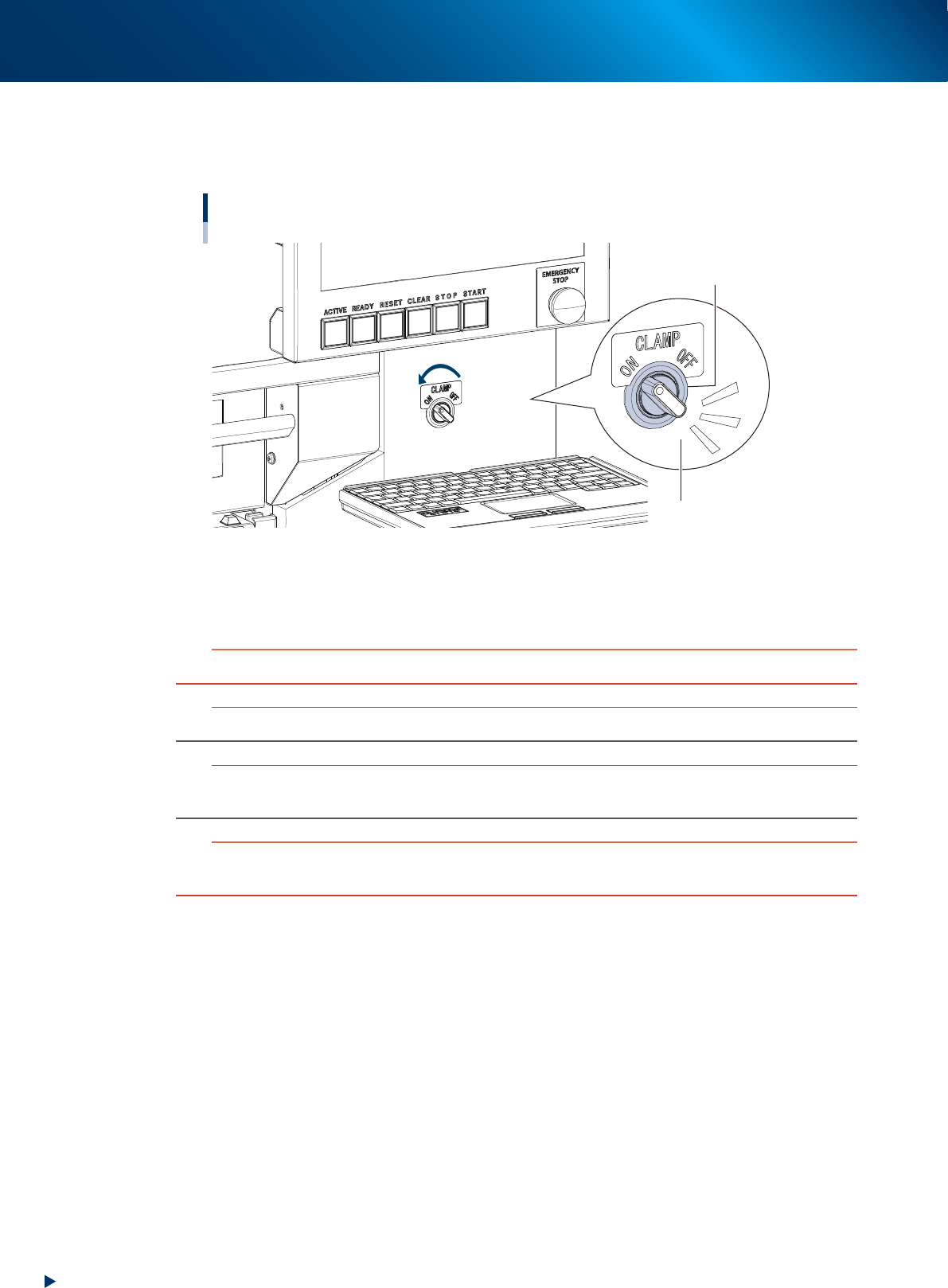

将料车夹固开关向左旋至“ON ( 夹固 )”。
将与料车安装位置对应的料车夹固开关向左旋至“ON ( 夹固 )”，料车夹固开关的指示器开始闪烁。
贴片机侧的料车夹固部下降夹固料车。之后，贴片机与料车、送料器自动开始确认通信。
料车夹固开关
料车夹固开关
夹固动作中：指示器闪烁
25219-KMK-00
4
确认料车夹固开关已亮灯。
贴片机与料车、送料器的通信确认结束之后，夹固开关的指示器会变为亮灯。
c
注意
料车夹固开关为闪烁状态时，请勿触摸贴片机 ( 料车 ) 内部。贴片机的料车夹固部下降，可能会夹伤手指。
n
要点
贴片机的机盖或导槽盖板为打开状态时，即使转动料车夹固开关，贴片机的料车夹固部也不会下降。
n
要点
贴片机料车安装位置的里侧左部装有接近传感器，称为“前进端传感器”。料车被推入到位时，该传感器会发生反应。
若在该传感器无反应的状态下转动料车夹固开关，贴片机的料车夹固部是不会下降的。
c
注意
料车夹固动作中，如果料车移动，会加大对夹固部连接器的负荷，如果频繁出现，将导致夹固部连接器被损坏。
因此，在夹固料车时，请务必用手把住把手使料车不致移动。
