1. 贴片机主体 1-1 第 1 章各部的名称与功能 1. 贴片机主体本节，介绍贴片机主要部分的名称与功能。安装完毕的标准贴片机的构成，如下图所示。 ■ 安全机盖 ● 正面 ● 背面 □ 上料台 ■ 操作、输入部 □ 键盘 ■ 多层信号灯 ■ 电源主控开关 ■ 切带器 (盖板内部) 贴片机主体 ■ 气压表 ■ 气源连接部 ■ 送料器用一次性换料车 ■ 机器间输入、输出用接口 (盖板内) ■ 机器间输入、输出用接口 ■：标准配置 □ …

5. 传送部 1-51

5.1 传送装置 ....................................................................................1-51

5.2 传送部传感器的安装装置 ......................................................... 1-53

5.3 基板尺寸与基板在机内的停留位置 .......................................... 1-55

6. 识别装置 1-56

6.1 基准标记识别相机、扫描相机与侧面视觉相机 ........................ 1-56

6.2 侧视功能 ( 扫描相机、侧面视觉相机 ) ..................................... 1-57

6.3 多视觉相机 ............................................................................... 1-58

7. 轴的组成 1-59

7.1 贴装头单元的轴组成 ................................................................ 1-59

7.1.1 RM 贴装头单元 1-59

7.1.2 HM 贴装头单元 1-60

7.2 主轴、传送部的轴组成 ..............................................................1-61

1. 贴片机主体

1-1

第 1 章各部的名称与功能

1. 贴片机主体

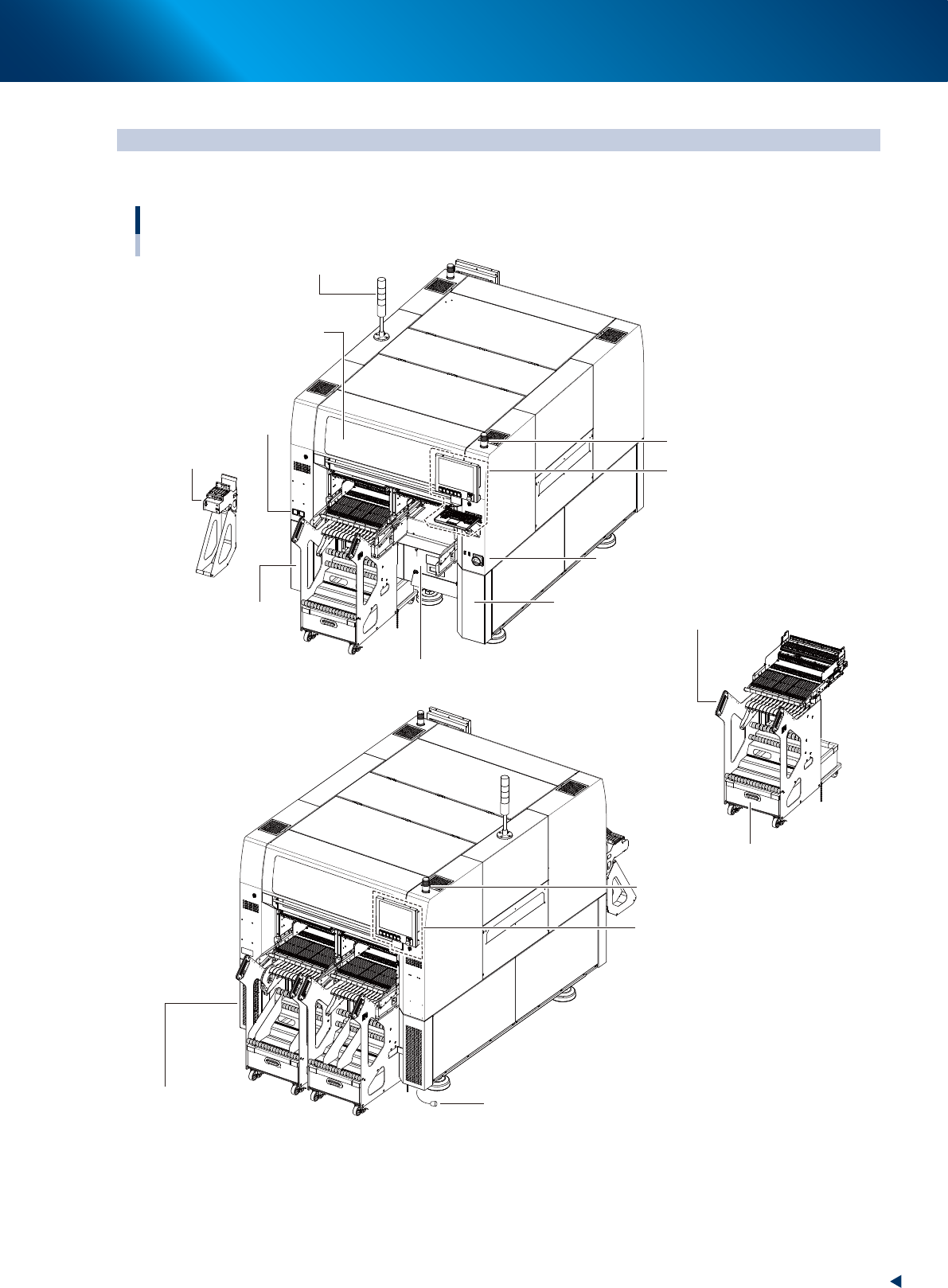

本节，介绍贴片机主要部分的名称与功能。安装完毕的标准贴片机的构成，如下图所示。

■ 安全机盖

● 正面

● 背面

□ 上料台

■ 操作、输入部

□ 键盘

■ 多层信号灯

■ 电源主控开关

■ 切带器

　 (盖板内部)

贴片机主体

■ 气压表

■ 气源连接部

■ 送料器用一次性换料车

■ 机器间输入、输出用接口

　 (盖板内)

■ 机器间输入、输出用接口

■：标准配置

□

：可选配置

■ 电源连接部

■ 载带回收箱

■ 补料指示灯

□ 补料指示灯

■ 操作输入部 (背面)

25100-KMX-00

1. 贴片机主体

1-2

第 1 章各部的名称与功能

■

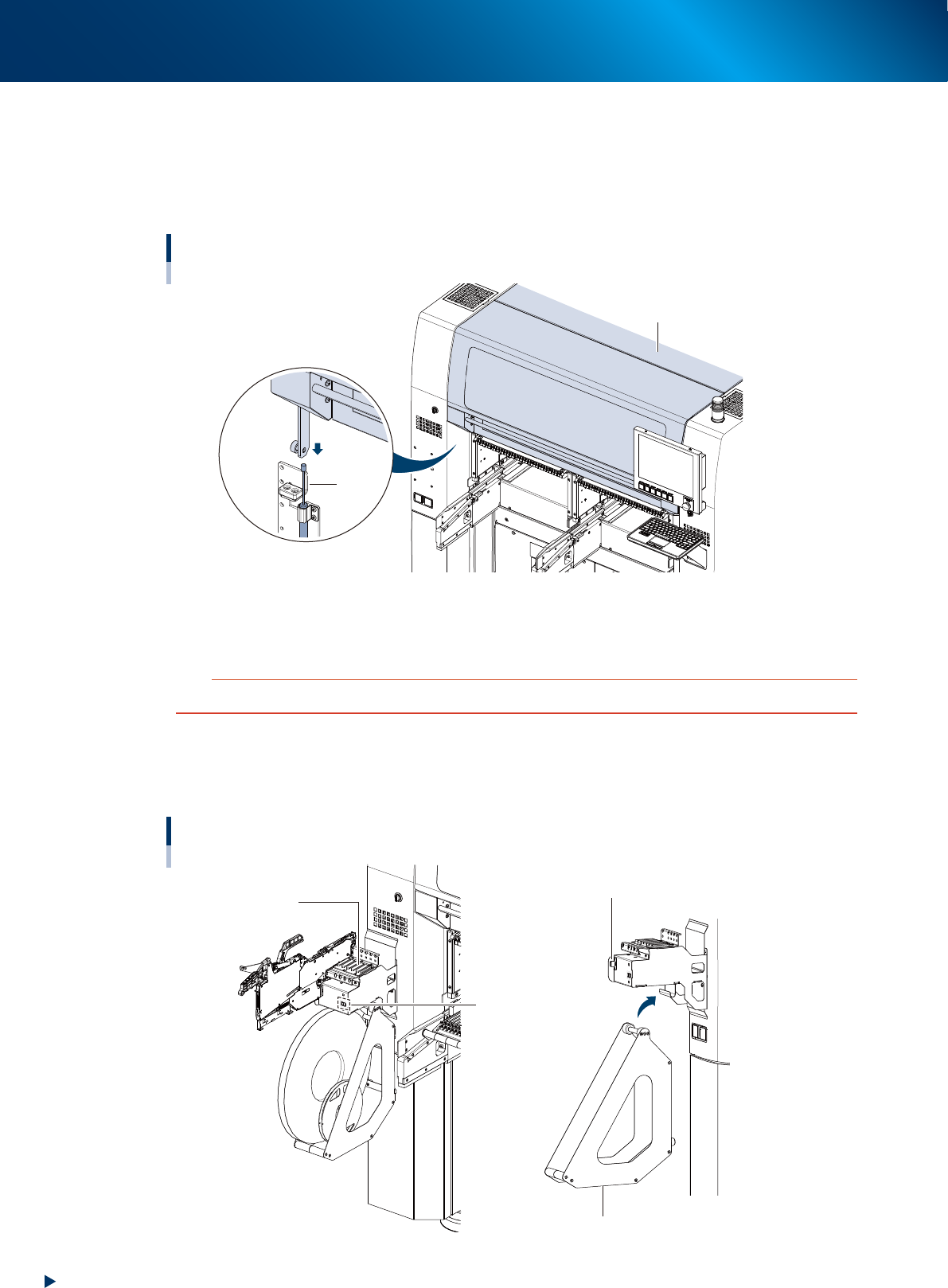

安全机盖

打开此安全机盖，与紧急停机相同贴片机进入停机状态，停止运行。

运行过程中，请关闭安全机盖。

安全机盖的左右装有减振器，可以缓慢关闭安全机盖，以避免夹伤手。

因此，请务必确认安全机盖已完全关闭之后再开始自动运行。

安全机盖

减振器

25101-KMX-00

■

电源主控开关

接通或关闭贴片机电源的开关。向右旋转即可接通电源／

注意

关闭电源之后需要再次接通电源时，必须间隔 2 秒以上。

☐

上料台 ( 选配 )

给电动送料器安装带装元件时使用。

可以安装在贴片机的正面或背面的左侧。

上料台

导槽

显示窗

(显示间距)

料带盘托架

电源、信号用插口

25102-KMX-00
