3. 贴装头单元
1-19
第 1 章 各部的名称与功能

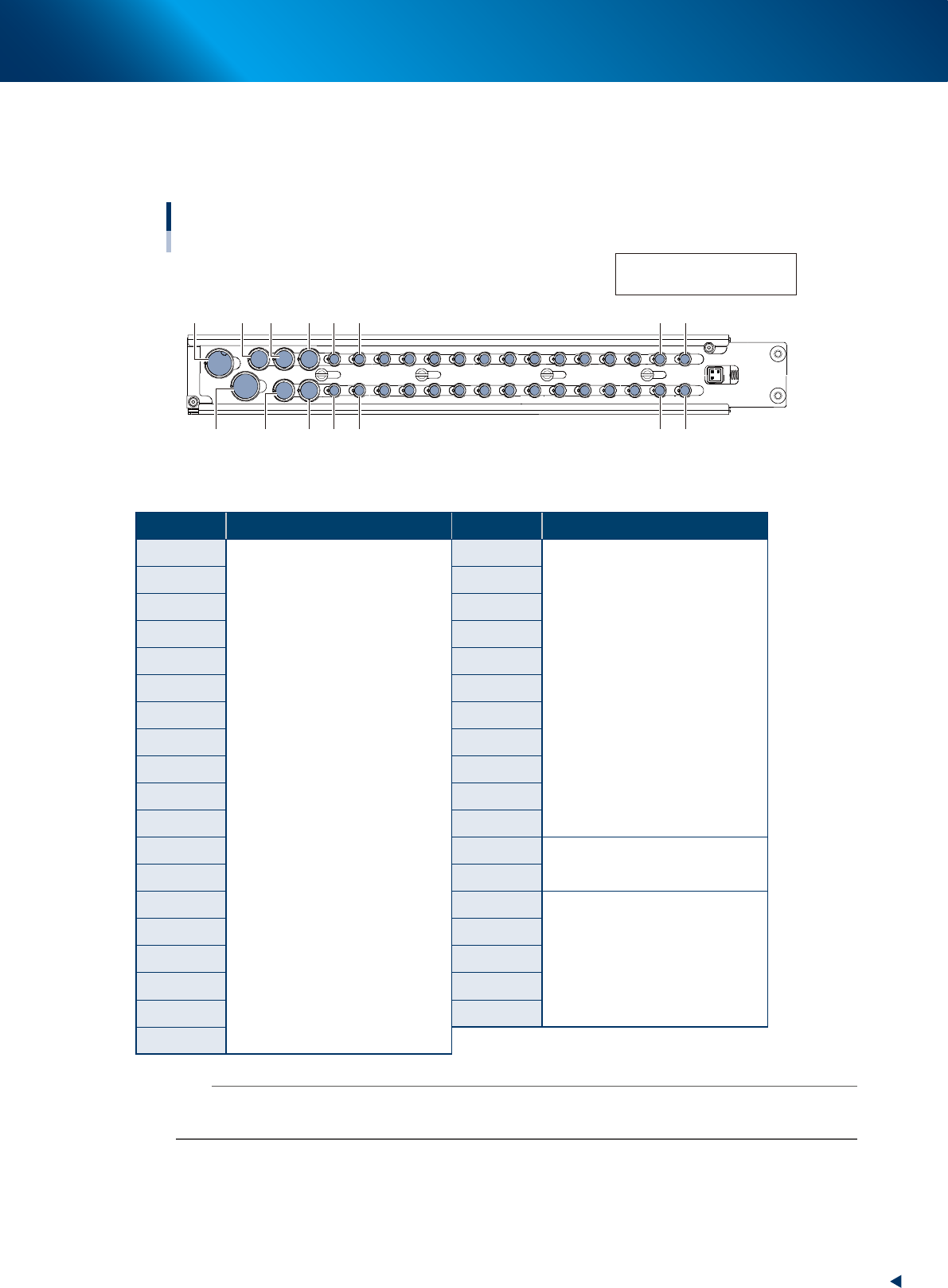

3.3.4 B 型吸嘴托架
B 型吸嘴托架除了可以放置小直径的吸嘴之外，还可以放置如 8011H 吸嘴、8012H 吸嘴等吸附大尺寸元件用
的吸嘴。最多可以放置 37 个吸嘴。
B 型吸嘴托架
1/51 2/52 14/64 15/65
29/79 30/80
31/81 33/83 34/84 35/85
32/82 36/86 37/87 16/66 17/67
31/81 ：吸嘴托架1时为吸嘴No.31
吸嘴托架2时为吸嘴No.81
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
25117-KMX-00
►
A 型吸嘴托
No. 吸嘴类型 No. 吸嘴类型
1/51
TYPE 8103A
TYPE 8104A
TYPE 8105A
TYPE 8106A
TYPE 8107A
TYPE 8108A
TYPE 8109A
TYPE 8004H
TYPE 8006H
TYPE 8110R
20/70
TYPE 8103A
TYPE 8104A
TYPE 8105A
TYPE 8106A
TYPE 8107A
TYPE 8108A
TYPE 8109A
TYPE 8004H
TYPE 8006H
TYPE 8110R
2/52 21/71
3/53 22/72
4/54 23/73
5/55 24/74
6/56 25/75
7/57 26/76
8/58 27/77
9/59 28/78
10/60 29/79
11/61 30/80
12/62 31/81
Type 8012H
或定制吸嘴
13/63 32/82
14/64 33/83
Type 8011H
15/65 34/84
16/66 35/85
17/67 36/86
18/68 37/87
19/69
n
要点
本贴片机是通过识别吸嘴的 ID 来管理吸嘴的，因此在吸嘴托架的 No.1 〜 No.30 (No.51 〜 No.80) 的范围内可以自由放
置小口径的吸嘴。
3. 贴装头单元
1-20
第 1 章 各部的名称与功能

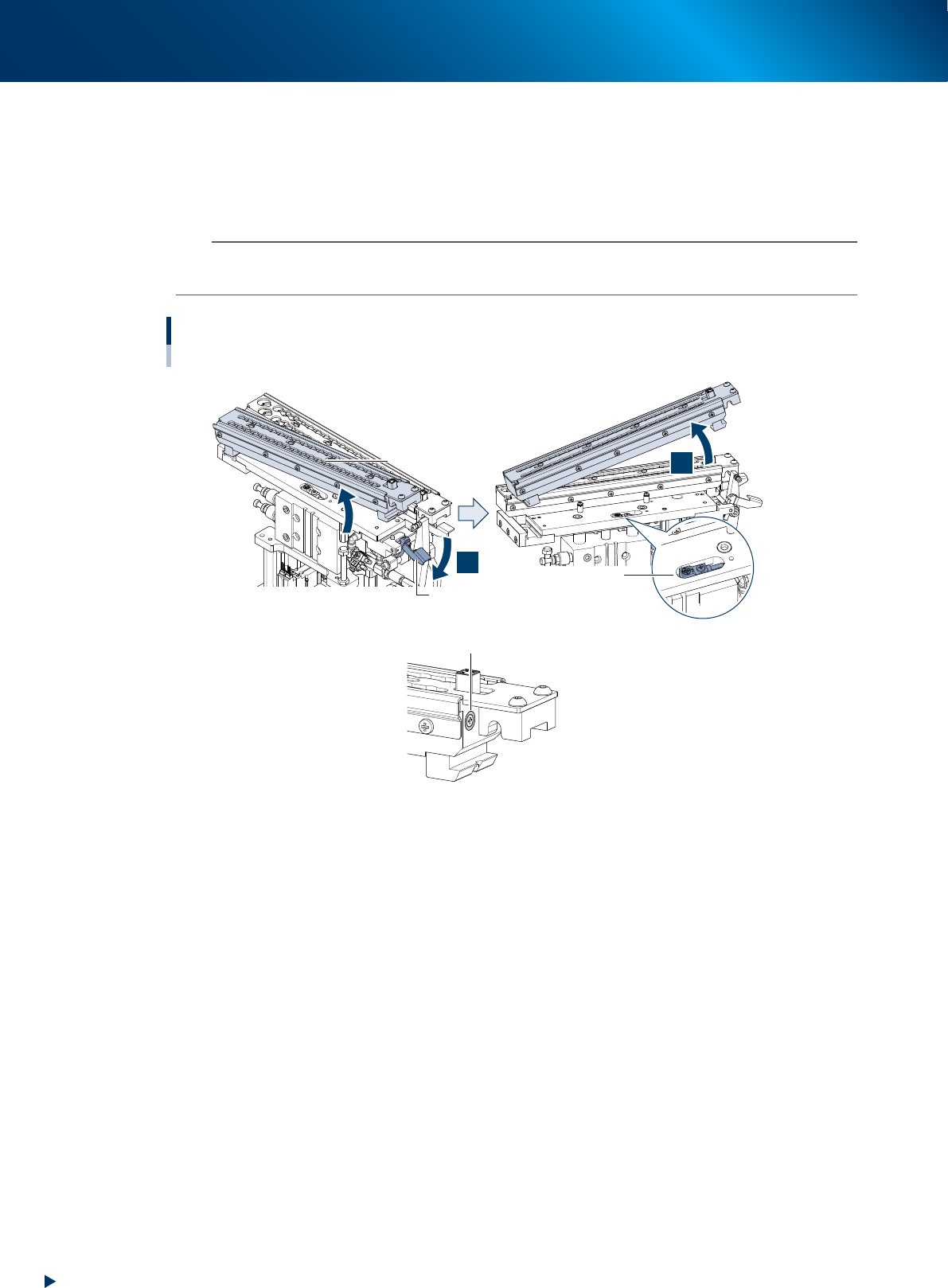

3.3.5 吸嘴托架的拆卸、安装
█
吸嘴托架的拆卸方法
1. 按下吸嘴托架的锁杆。
2. 将吸嘴托架向上提起拆下。
n
要点
吸嘴托架的开闭器上装有磁铁，拆下的吸嘴托架，其开闭器为关闭状态。用手滑动开闭器，可以取出吸嘴。
开闭器为打开状态时，请不要翻转吸嘴托架，否则吸嘴可能会掉落。
拆卸吸嘴托架
吸嘴托架
吸嘴托架
检出传感器
吸嘴托架锁杆
磁铁
1
2
25118-KMX-00
3. 贴装头单元
1-21
第 1 章 各部的名称与功能
█

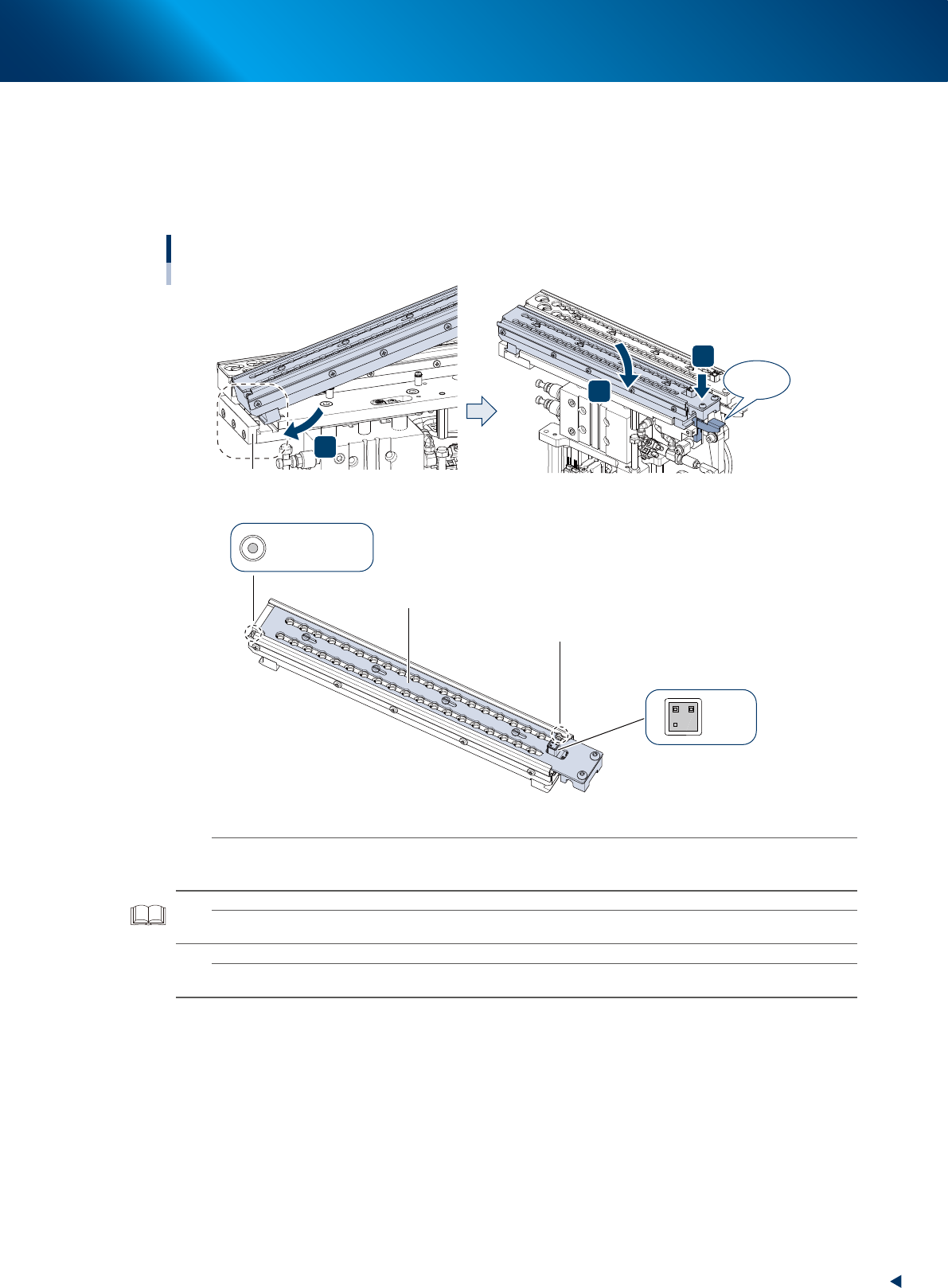

吸嘴托架的安装方法
1. 将吸嘴托架插入吸嘴交换站基座部的安装块部，使安装块部勾住吸嘴托架。
2. 以安装块部侧为支点，将吸嘴托架向锁杆侧按下。
3. 继续将吸嘴托架从上向下按入，直到听到“咔嚓”声响，吸嘴托架被固定。
安装吸嘴托架
咔嚓!
ANC MACS
ANC MACS
QR码
安装块
2
3
1
取り外したノズルホルダー
シャッター
25140-KMX-00
n
要点
吸嘴托架上有确认位置的标记 (ANC MACS)，通过基准标记识别相机确认位置进行补正。此外，吸嘴托架的安装位置处
装有检出吸嘴托架的传感器，只要没有安装吸嘴托架，就会因联锁而无法开始自动运行。
参考
MACS 是“Multiple Accuracy Compensation system”的缩写，指 YAMAHA 贴片机的位置校正系统或用于位置校正的标记。
n
要点
请注意不要划伤或弄脏 QR 码标签与 ANC MACS。否则，会导致发生识别错误。
