4. 带装元件的准备
2-67
第 2 章 基本操作
4.1.8 从送料器上拆卸带装元件
n
要点
选配有上料台时，请在上料台 ( 或离线上料台 ) 上拆卸带装元件。原则上，请勿从安装在贴片机上的一次性换料车的送
料器上拆卸带装元件，因为拆卸过程中元件可能会掉入贴片机内部。
1
将送料器安装在上料台上。
1. 将送料器安装在上料台 ( 或离线上料台 ) 上。
2. 将料带盘放置在上料台的料带盘托架中。
参考
拆卸元件时，也可以将送料器安装在上料台上没有连接器的位置。
2
清除用完的盖带。
送料器的尾盖内若积存了用完的盖带，请清除。
参考
清除方法，请参照本章前述“4.1.5 盖带与载带的清除”。
3
抽出盖带。
按压卷带杆，使卷带齿轮让出空隙，将盖带从该空隙中抽出。

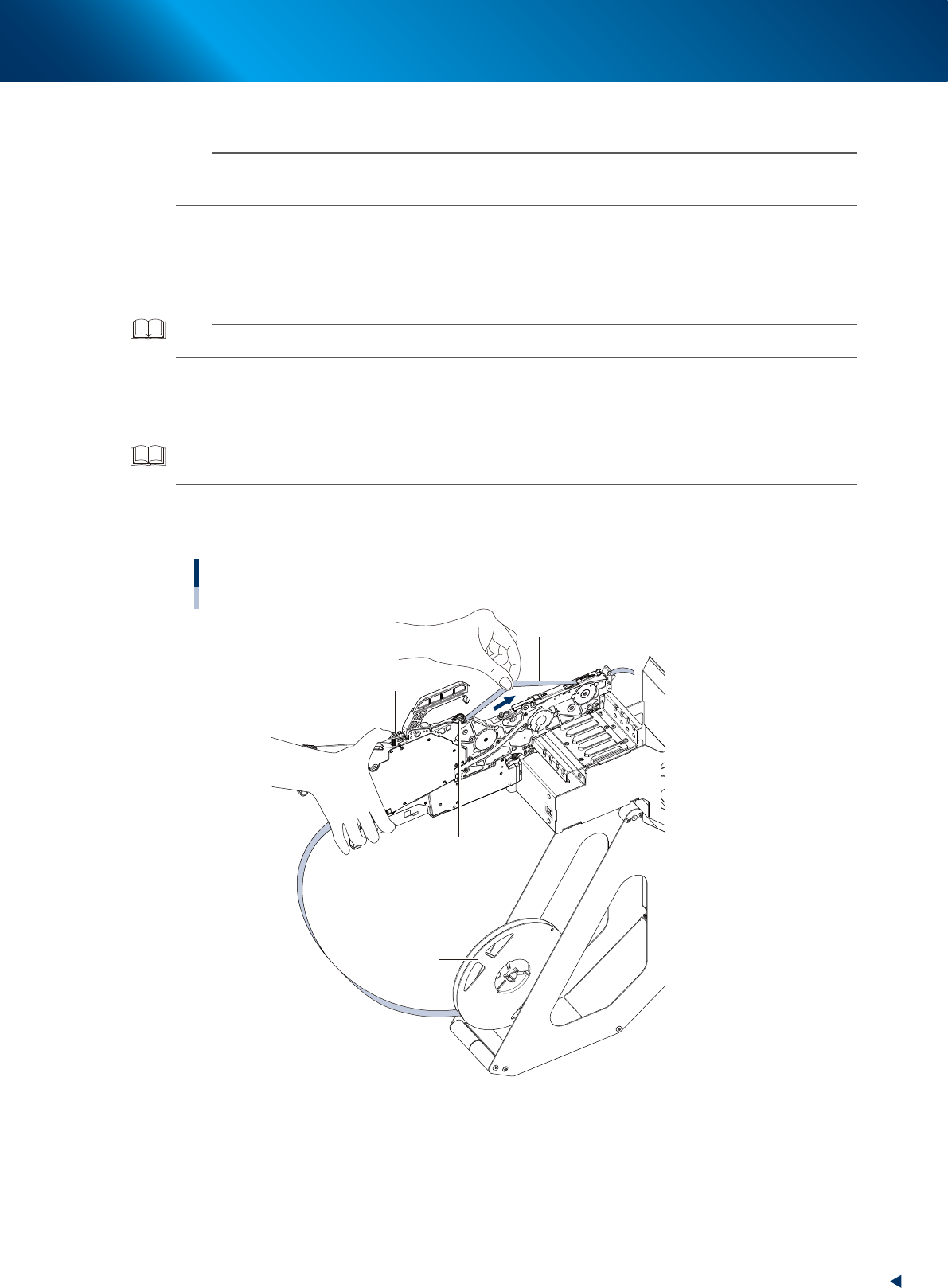

抽出盖带
抽出盖带
卷带杆
卷带齿轮
料带盘
25228-KMK-00
4. 带装元件的准备
2-68
第 2 章 基本操作
4
提起压料盖。
1. 将前端压料扣边向上提起边向前拉开。
2. 提起压料盖。
5
抽出载带和盖带。
1. 将盖带从压料盖中抽出。
2. 将载带从前端压料扣中抽出。

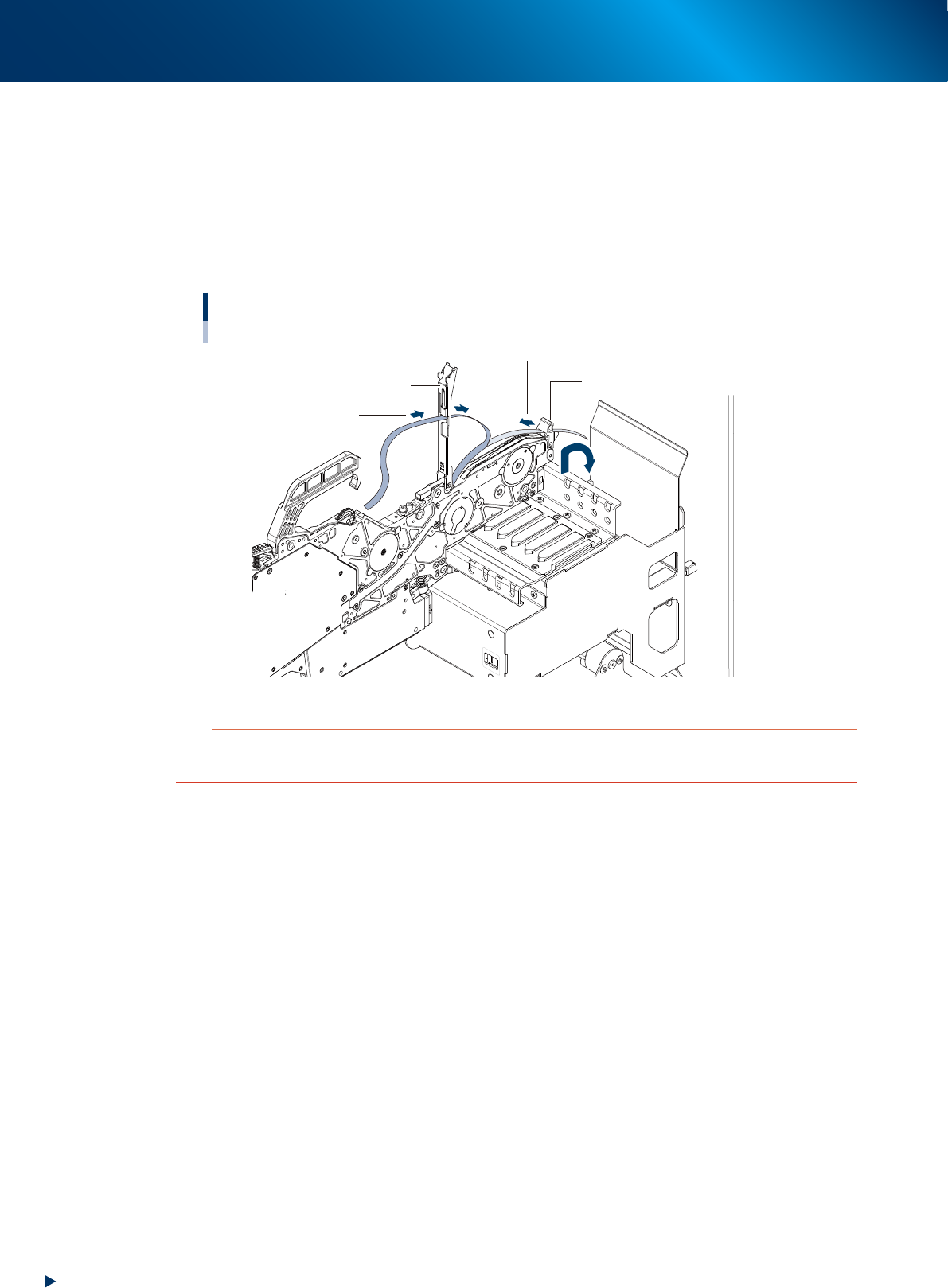

抽出载带与盖带
前端压料扣
压料盖
抽出载带
抽出盖带
25229-KMK-00
c
注意
抽出盖带时，请勿强行抽出，以免使压料盖变形引起吸料不良。抽出载带与盖带时，请务必慢慢地小心抽出。否则，盖
带会被剥离而导致元件掉落。
4. 带装元件的准备
2-69
第 2 章 基本操作
6
将带装元件从送料器中拆出。
1. 从送料器尾部的料带插入口中抽出料带。
2. 转动料带盘，卷取料带。

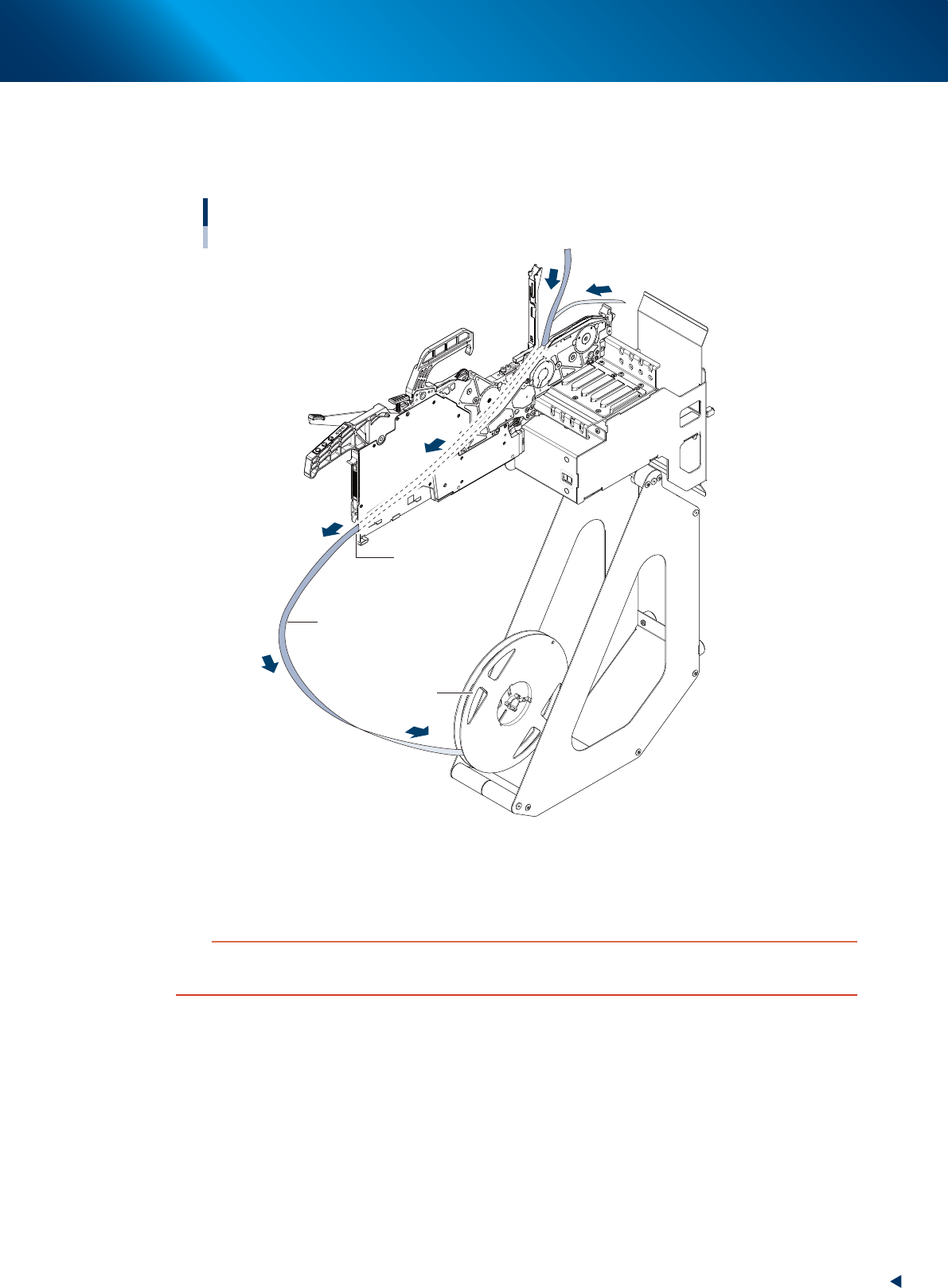

拆卸带装元件
带装元件(料带)
料带盘
料带插入口
25230-KMK-00
7
固定压料盖。
用前端压料扣压住压料盖进行固定。
c
注意
固定压料盖时，如果用压料盖按压前端压料扣，可能会导致前端压料扣的钩部被磨损。因此，请务必将压料扣向上提起
之后对准压料盖与前端压料扣的钩部进行固定。
