2. 操作画面与各种按钮
2-23
第 2 章 基本操作
█
I/O 手动操作画面
[装置] -“I/O”画面
1 2
3
5
4
26217-KMX-00
名称 功能
1 “输出信号”下拉框
从下拉框中选择需要查看的输出信号。
• 送料器
• 吸嘴交换站
• 传送装置
• Head
• 排气站
• 废弃站
• ATS
• 其它
2 “输入信号”下拉框
从下拉框中选择需要查看的输入信号。
• 联锁
• 原点极限
• 送料器
• 吸嘴交换站
• 传送装置
• 废弃站
• Head
• ATS
• 排气站
• 其它
3 [ON/OFF] 按钮
可以确认输出信号的阀门动作等，还可以根据需要强制输出。
点击任意的信号选择之后，按 [ON/OFF] 按钮，可以打开或关闭选定的输出信号。
4 [ 指示器 ] 按钮
使前侧、后侧送料器与托盘供料装置等
的指示器分别亮灯。
亮灯模式可以选择“全部”“依次”“单独”。
5 信号显示区
显示传感器、阀门类的当前状态。
用光标选择需要查看的传感器或阀门的地址，其 I/O 的内容会显示在画面下部。
3. 生产中的监控屏显示
2-24
第 2 章 基本操作
3. 生产中的监控屏显示
在生产运行过程中需要确认运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“视觉”、“校正”、“重试”
等选项卡确认贴装中的信息。
3.1 生产
“生产”画面，以示意图显示当前正在生产的贴片机的实时信息。画面下部显示发生的错误或作业指示等内容。
监控屏：生产
1
2
3
4
26218-KMX-00
1. 传送状态显示区
生产中的基板显示为绿色。
发生与传送相关的错误，如危险检查传感器有反应等时，基板显示为红色。
2. 送料器状态显示区
参照当前基板程序的“元件”-“吸料”画面的“送料器安装位置”，在登录有元件的送料器安装位置显示送
料器。未登录元件的送料器安装位置则不显示。此外，若送料器的安装正确可以使用时，显示为绿色 ；若安
装不正确或有异常时，显示为红色。
3. 生产中的监控屏显示
2-25
第 2 章 基本操作
3. 作业指示显示区
•
作业指示
“作业指示”显示框中显示接下来需要进行的作业。该作业即是在“选择作业位置”下拉框中选择的作
业位置所发生的未被清除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换到其它作业指示。
•
选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的
位置。
参考
画面上部的示意图中也会显示发生错误的位置。通过点击示意图上发生错误的区域，也可以选择作业位置。但对未发生错
误或没有作业指示及警告的区域，即使点击也无法选择。
•
[ 显示错误 ] 按钮
按该按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
•
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成之后，按该按钮。
按该按钮之后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
参考
贴片机出现整体错误时，整个区域的背景以蓝色显示。
4. 元件详细显示区
显示当前生产程序中所用元件的基本信息。发生错误的数据行的显示颜色不同。
•
[ 选项 ] 按钮
按该按钮，可以勾选需要在“元件详细显示区”中显示的项目。

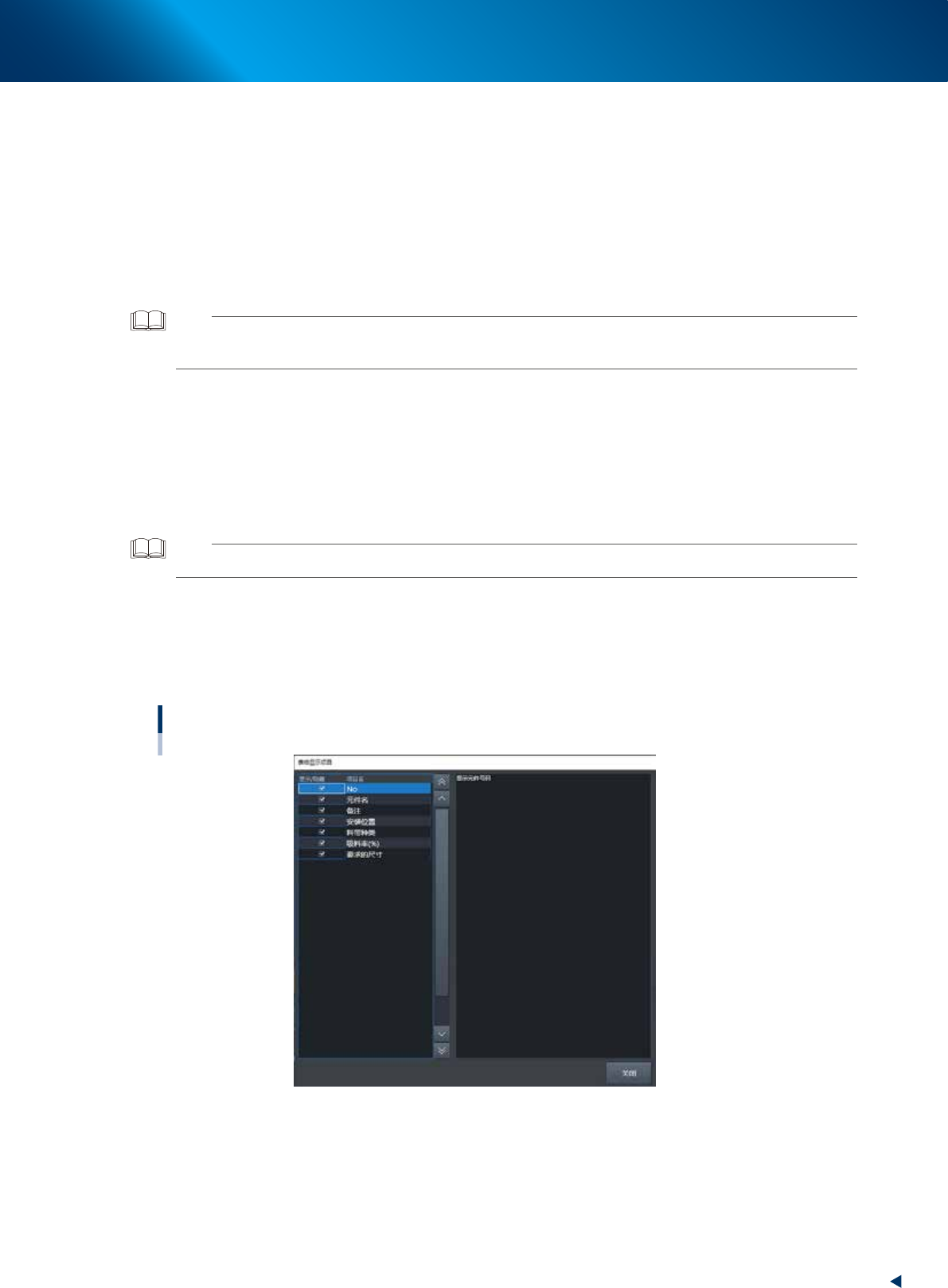

按[选项]按钮打开的画面
26219-KMX-00
