3. 生产中的监控屏显示
2-33
第 2 章 基本操作
3.7 坏板标记
显示“基板、拼板”、“局部”等坏板标记的识别结果。
监控屏：坏板标记
26225-KMX-00
•
X、Y
显示基板程序的输入值 ( 此值考虑了拼板位移量 )。
•
识别结果
根据实际标记的识别结果进行 OK 或 NG 的判断。
OK ∶没有识别到坏板标记时，判断为 OK，即进行贴装。
NG ∶识别到坏板标记时，判断为 NG，即取消贴装。
3. 生产中的监控屏显示
2-34
第 2 章 基本操作
3.8 吸附位置校正
“吸附位置校正”画面，只有使用吸附位置校正功能时才显示。
n
要点
吸附位置校正功能的对象为满足下列条件的元件。
•
[ 机器设置 ] -“规格信息”-“吸附位置校正规格”画面中的“校正方式”的设置为“校正”或“校正 ( 有送料器校正 )”。
•
使用 [ 机器设置 ] -“规格信息”-“吸附位置校正规格”画面中的“有效标志”的设置为“执行”的吸嘴吸取的元件。
•
基板程序的 [ 元件 ] -“选项”画面中的“校正吸附位置”的设置为“执行”的元件。
在本画面可以查看对象元件 ( 送料器 ) 的吸附位置是如何被校正的。若 X、Y 方向中任何一方的校正值超过在
机器设置画面中设定的警告范围或错误范围时，本画面元件列表中的对象元件会立即切换显示颜色。
►
显示颜色表
行的颜色 状态 内容
黄色 警告 超过了在 [ 机器设置 ] -“吸附位置校正规格”中设置的各吸嘴的“警告级别”值。
红色 错误 超过了在［机器设置］ -“吸附位置校正规格”中设置的各吸嘴的“错误级别”值。
n
要点
发生警告时 ：显示错误提示，多层信号灯亮黄灯，但仍然可以继续运行。
发生错误时 ：在完成 1 张基板的生产之后显示错误提示，无法进行运行。
n
要点
吸附位置校正规格中的警告级别、错误级别值为机器设置画面内的项目，设置或修改必须由拥有管理员权限的人员进行。

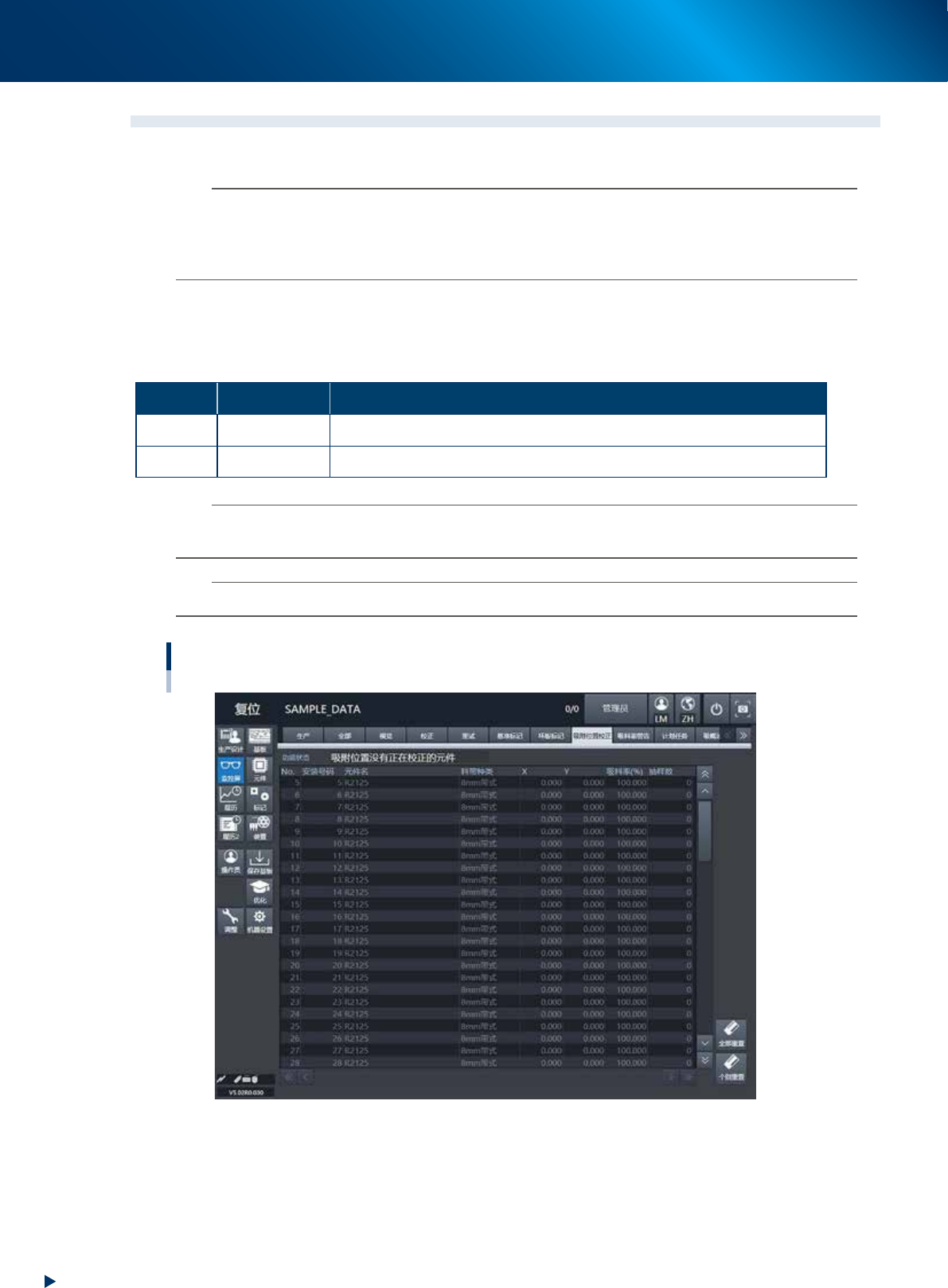

监控屏：吸附位置校正
26226-KMX-00
•
No.
显示元件号码 ( 元件信息数据的 No.)。
•
安装号码
显示送料器的安装号码。
3. 生产中的监控屏显示
2-35
第 2 章 基本操作
•
元件名
显示元件的名称。
•
料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
•
X(mm)、Y(mm)
显示吸附位置的校正量。该校正量是以吸嘴中心为基准时 X 与 Y 方向的误差量。
•
吸料率 (%)
显示吸料率。（满足使用吸附位置校正功能条件的吸嘴 )
•
抽样数
显示吸附、贴装的元件数量。( 满足使用吸附位置校正功能条件的吸嘴 )
•
[ 全部重置 ] 按钮
清除显示在监控屏中的所有元件的吸附位置校正数据。
•
[ 个别重置 ] 按钮
从显示在监控屏中的元件中选择任意元件，清除该元件的吸附位置校正数据。
