4. 供料部 1-44 第 1 章 各部的名称与功能 4.4 不停机更换送料器 本贴片机支持使用在不停机的状态下更换 ZS 电动送料器、 ZSR 电动送料器。只要启用了 “ZS 不停机补充元件” 功能，可以在不停机的状态下更换满足了拆卸条件 ( 参照下页 ) 的送料器，还可以在运行中更换贴装中不使用 的电动送料器。 █ 不停机更换送料器的条件 ✓ ： 可以更换 × ： 不可以更换 使用“ ZSF 不停机补充元件” * 时 不使用“ Z…
4. 供料部
1-43
第 1 章 各部的名称与功能

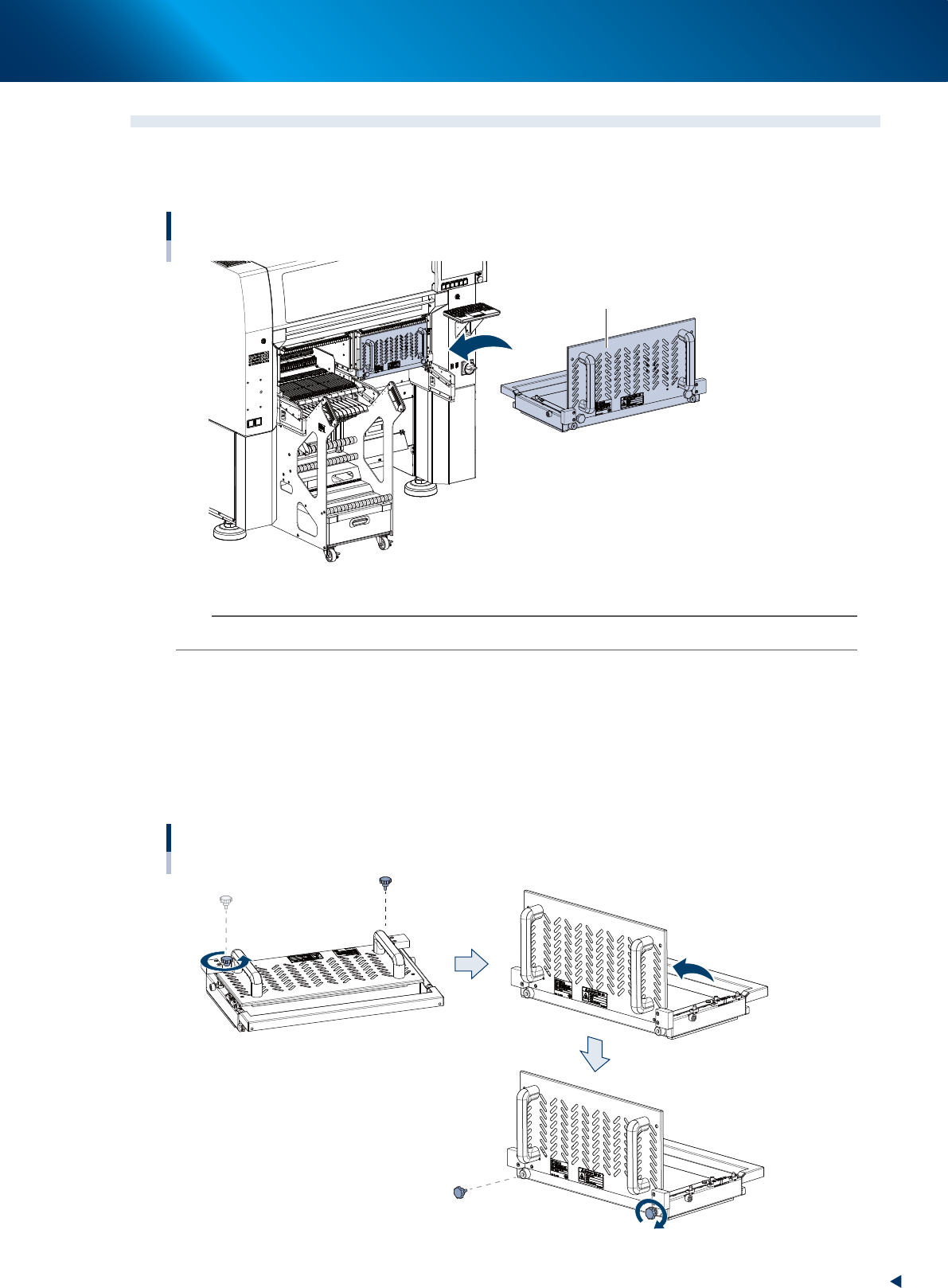

4.3 带自动停机功能的防护盖 ( 选配 )
在不安装一次性换料车的状态下想要开始自动运行时，可以在安装料车的位置安装带自动停机功能的防护盖
( 简称“防护盖”)。安装了防护盖，即使没有安装料车也可以防止手误入可动部。
带自动停机功能的防护盖
带自动停机功能的防护盖
25130-KMX-00
n
要点
自动运行过程中无法拆卸防护盖。
█
防护盖的组装
防护盖是以折叠状态出厂的。使用时，请按照下列方法组装。
1. 用手拆下防护盖的 2 处旋钮。
2. 打开防护盖。
3. 将在 1. 中拆下的旋钮安装在防护盖的正面。
组装防护盖
旋钮
25131-KMX-00
4. 供料部
1-44
第 1 章 各部的名称与功能
4.4 不停机更换送料器
本贴片机支持使用在不停机的状态下更换 ZS 电动送料器、ZSR 电动送料器。只要启用了“ZS 不停机补充元件”
功能，可以在不停机的状态下更换满足了拆卸条件 ( 参照下页 ) 的送料器，还可以在运行中更换贴装中不使用
的电动送料器。
█
不停机更换送料器的条件
✓
：可以更换 × ：不可以更换
使用“ZSF 不停机补充元件”* 时 不使用“ZSF 不停机补充元件”* 时
正在使用的
送料器
满足了拆卸条件的
送料器
没有使用的
送料器
正在使用的
送料器
没有使用的
送料器
贴片机运行状态 ×
✓ ✓
× ×
* ：“ ZSF 不停机补充元件”，在 [ 机器设置 ] -“设置”-“机器信息”-“工厂设置”画面中设置。
c
注意
拔送料器时，必须完全拔出并剪断载带之后再插入。如果拔到一半就插入，载带会隆起，可能会干扰贴装头。
█
启用不停机补充元件功能
“不停机补充元件”功能在 [ 机器设置 ] -“设置”-“机器信息”-“工厂设置”画面中设置。
设定“ZSF不停机补充元件”
[机器设置] -“工厂设定”画面
将“ZSF不停机补充元件”设定为“使用”。
26108-KMX-00
█
关于 SS 电动送料器的使用
本贴片机，还可以使用 SS 电动送料器。
但，更换 SS 电动送料器需要打开贴片机的安全机盖，因此无法使用不停机更换送料器功能。
4. 供料部
1-45
第 1 章 各部的名称与功能
█
送料器拆卸条件
1. 设置了使用“跳过重试”时
在 [ 基板 ] -“基板”画面将“跳过重试”参数设置为“使用”时，若送料器中的元件用完，该送料器的
元件的贴装顺序将自动被调到最后并转而贴装其它可贴装的元件。此时，画面中会显示“Ea30151 元件
用完错误 ( 继续运行 )”的提示，该送料器进入可拆卸的状态，且可拆卸的对象送料器的黄色 LED 亮灯。
详细内容，请参照本章后述“4.4.1 送料器拆卸条件 1 ：“跳过重试”的设定”。
2. 按了 [ 拆下送料器 ] 按钮时
若将机器设置画面中的“ZSF 不停机补充元件”设置为“使用”时，[ 监控屏 ] -“生产”画面中会显示
[ 拆下送料器 ] 按钮。选定任意的送料器之后按 [ 拆下送料器 ] 按钮，画面中会显示“Ea30152 拆下送料
器的准备完成”的提示，即该送料器可以拆卸。与使用“跳过重试”相同，被选定的送料器的元件贴装
顺序被自动调到最后，并转而贴装其它可贴装的元件。
详细内容，请参照本章后述“4.3.2.2 送料器拆卸条件 2 ：[ 拆下送料器 ] 按钮的使用”。
n
要点
满足了上述 1、2 的拆卸条件，拆下的送料器，若在轮到该送料器元件的贴装顺序时还未完成补充元件，将报错停机。
3. 设置了使用替代元件功能时
若在 [ 元件 ] 画面设置了使用替代元件功能时，若送料器中的元件用完，将自动切换到设定的替代送料
器继续贴装。此时，画面中会显示“Ea30151 元件用完错误 ( 继续运行 )”的提示，该送料器进入可拆卸
的状态，且可拆卸的对象送料器的黄色 LED 亮灯。拆下该送料器，若补充元件并装回贴片机，将自动返
回从装回贴片机的送料器开始继续供给元件。
详细内容，请参照本章后述“4.3.2.3 送料器拆卸条件 3 ：替代元件功能的设定”。
