5. 传送部 1-54 第 1 章 各部的名称与功能 传感器名 传感器编号 备注 A 入口位置 基板检出传感器 N0314000 反射型 B 待机位置 基板检出传感器 N0314001 透过型 待机挡板 T0100053 C 贴装台 1 基板通过确认传感器 N0314006 透过型 D 贴装台 1 贴装位置基板检出传感器 N0314004 透过型 贴装台 1 主挡板 T0100054 E 贴装台 1 出口确认传感器 N0314005 透…
5. 传送部
1-53
第 1 章 各部的名称与功能
5.2 传送部传感器的安装装置
下面，介绍传送部各个传感器的安装位置。
贴装台 1
贴装台 2
出口コンベア
YRM20R 传送部传感器的安装位置
以右→左传送基板为例
传板方向
入口传送轨 基板检出传感器
待机位置 基板检出传感器
出口位置 基板检出传感器
贴装台1 基板通过确认传感器
贴装台1 入口确认传感器
出口传送轨 入口确认传感器
贴装台2 贴装位置 基板检出传感器
贴装台1 贴装位置 基板检出传感器
贴装台1 出口确认传感器
贴装台2 出口确认传感器
待机位置挡板
贴装台1 主挡板
贴装台2 主挡板 1
贴装台 2 主挡板 2
出口挡板
A
B
C
D
E
F
G
H
I
J
25133-KMX-00
5. 传送部
1-54
第 1 章 各部的名称与功能

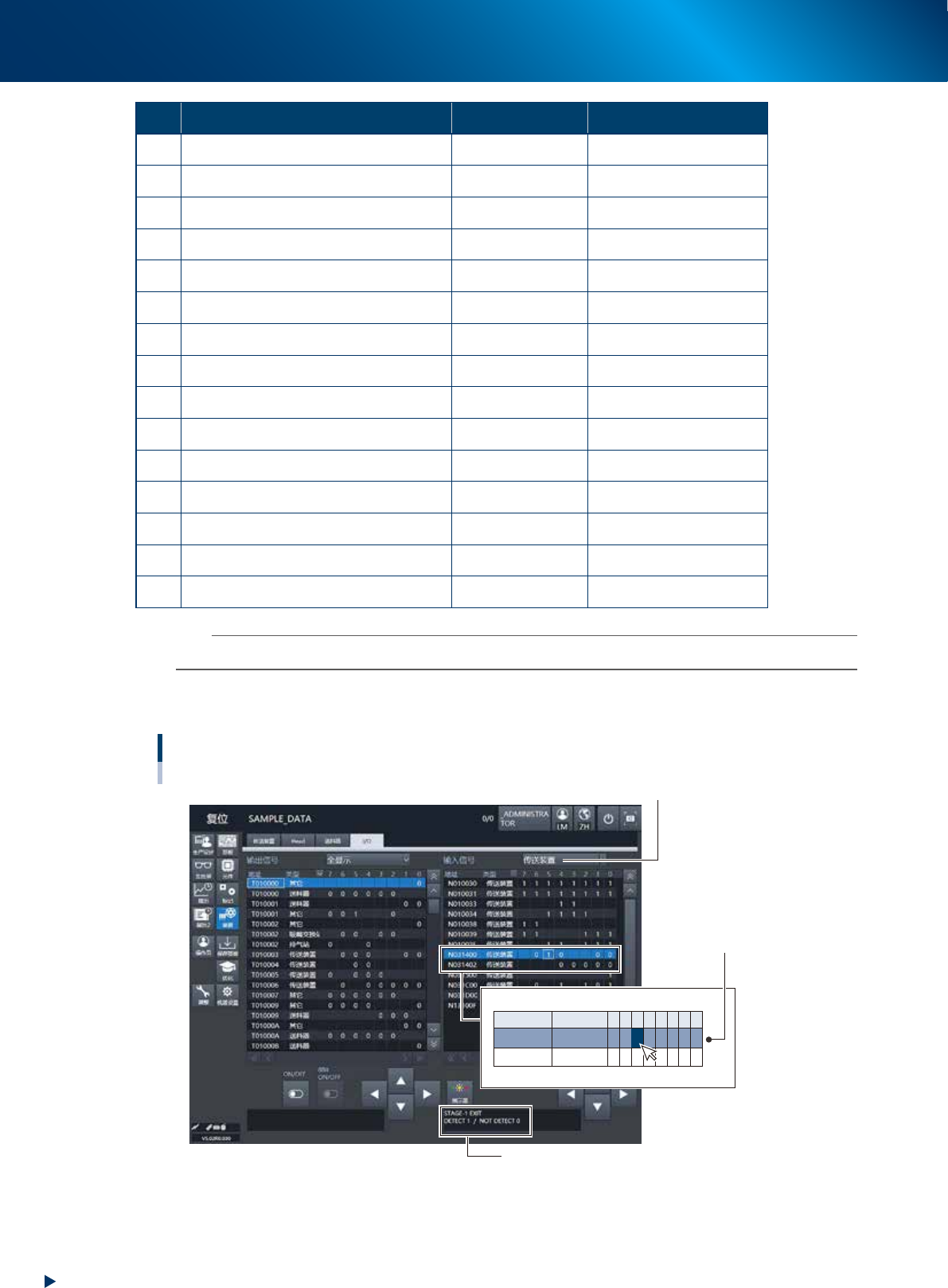

传感器名 传感器编号 备注
A 入口位置 基板检出传感器 N0314000 反射型
B 待机位置 基板检出传感器 N0314001 透过型
待机挡板 T0100053
C 贴装台 1 基板通过确认传感器 N0314006 透过型
D 贴装台 1 贴装位置基板检出传感器 N0314004 透过型
贴装台 1 主挡板 T0100054
E 贴装台 1 出口确认传感器 N0314005 透过型
F 贴装台 2 入口确认传感器 N31C000 透过型
G 贴装台 2 贴装位置基板检出传感器 N31C001 透过型
贴装台 2 主挡板 1 T0100061
贴装台 2 主挡板 2 T0100062
H 贴装台 2 出口确认传感器 N031C002 透过型
I 出口传送轨 入口确认传感器 N031C004 透过型
J 出口位置 基板检出传感器 N031C006 反射型
出口挡板 T0100063
n
要点
传送部的传感器状态可以在 [ 装置 ] -“I/O”画面确认。
►
传感器地址的确认方法
传感器编号与I/O确认
[装置] - “I/O”画面
1. 从“输入信号”下拉框中选择“传送装置”
2. 选择对象传感器的地址
例 ) N2300005 输送台1 出口确认传感器
3. 确认传感器的动作条件
例) STAGE-1 EXIT
DETECT 1 / NOT DETECT 0
以“1”或“0”显示
当前传感器的状态
地址
N031400
N031402
类型
传送装置
传送装置
7 6
0
5
1
4
0
0
3
1
2
0
1
0
0
0
0
0
26117-KMX-00
5. 传送部
1-55
第 1 章 各部的名称与功能

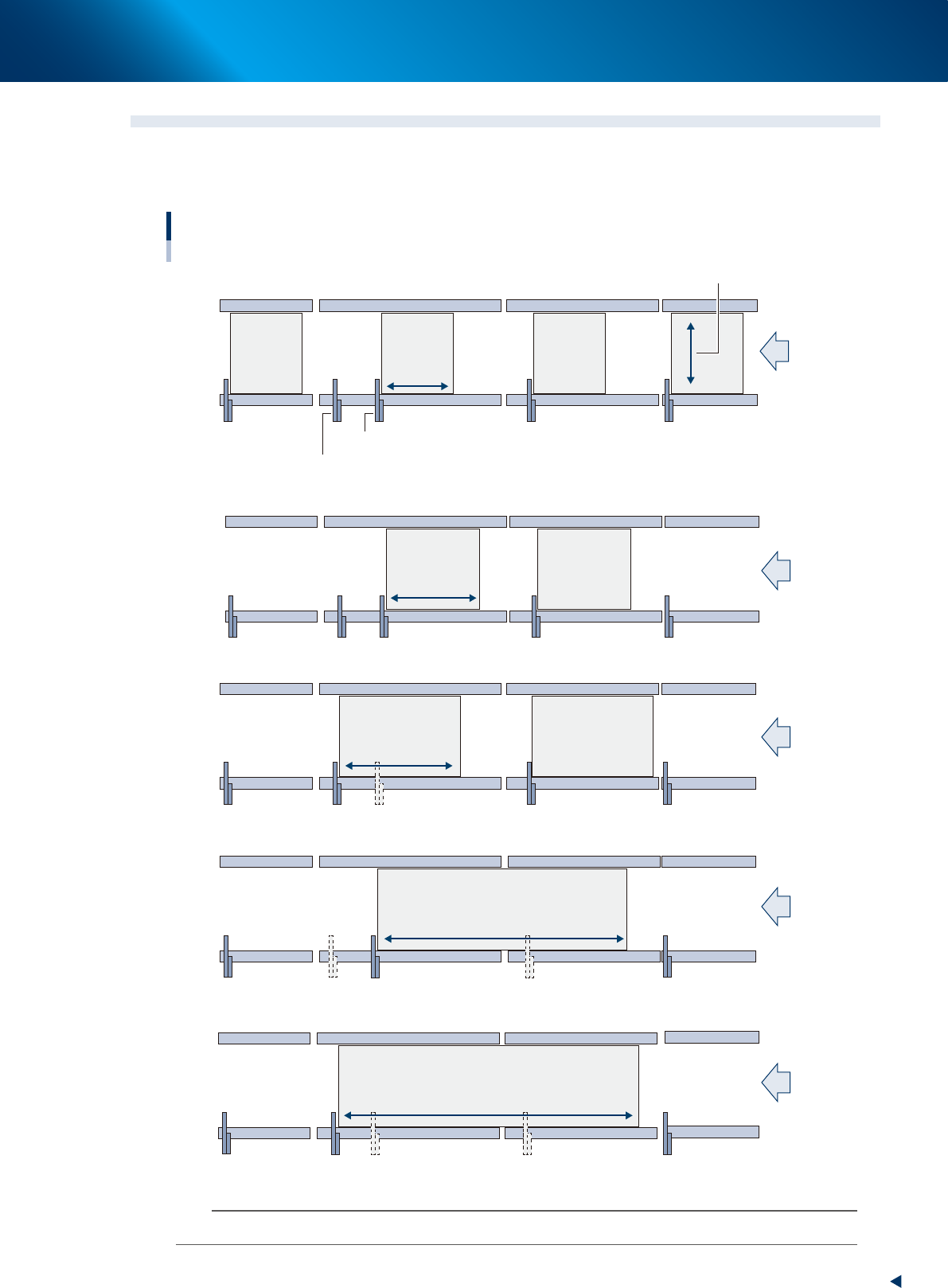

5.3 基板尺寸与基板在机内的停留位置
本贴片机根据基板的尺寸不同，基板在贴片机内的停留位置会有所不同。基板尺寸与基板在贴片机内的停留位
置的关系，请参照下图。
基板尺寸与基板停留位置的关系
L在210mm以下时：机内最多可停留4张基板
210mm
以下
主挡板 1
主挡板 2
L 超过210mm，在305mm以下时：机内最多可停留 2 张基板
L 超过305mm，在380mm以下时：机内最多可停留 2 张基板
L 超过380，在720mm以下时：机内只可以停留 1 张基板
510mm以下
L 超过720mm，在810mm以下时：机内只可以停留 1 张基板
超过210mm，
305mm以下
超过305mm，
380mm以下
超过380mm，720mm以下
超过720mm，810mm以下
25134-KMX-00
n
要点
本贴片机可以生产的基板尺寸为“L810mm×W510mm
〜 L50mm
× W 5 0 m m ”。
