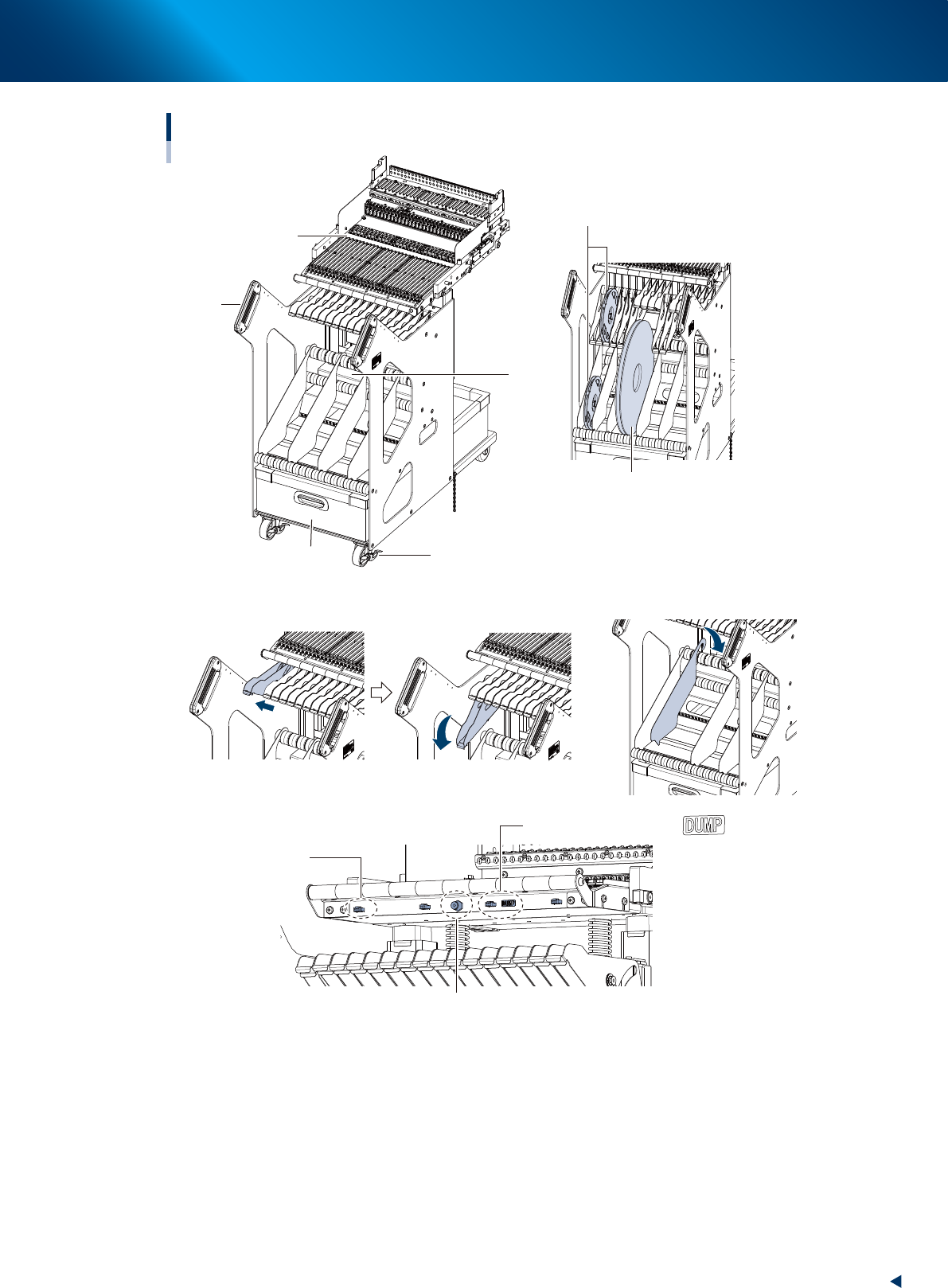

一次性换料车
1
5
3
4
2
7英寸料带盘
超过7英寸的料带盘
■ 料带盘托架 (小)的抽出
■ 料带盘隔板
■ 一次性换料车 接口部
电源插口
气密接头
QFP回收传送带用接口
25123-KMX-00
4. 供料部
1-36
第 1 章 各部的名称与功能
1. 把手
移动一次性换料车时使用的把手。
2. 送料器架
安装送料器的位置。以 8mm 送料器计算，一台料车最多可以安装 32 个 ZS 或 ZSR 电动送料器或自动续料式
送料器。
参考
本贴片机的料车也可以安装 SS 电动送料器，但会受到一定的制约。
详细内容，请参照后述第 2 章的“4.2 SS 电动送料器的使用”。
3. 载带回收箱
用于接住用完元件后被废弃的载带。
需要定期检查，如果堆满了载带需要清除干净。

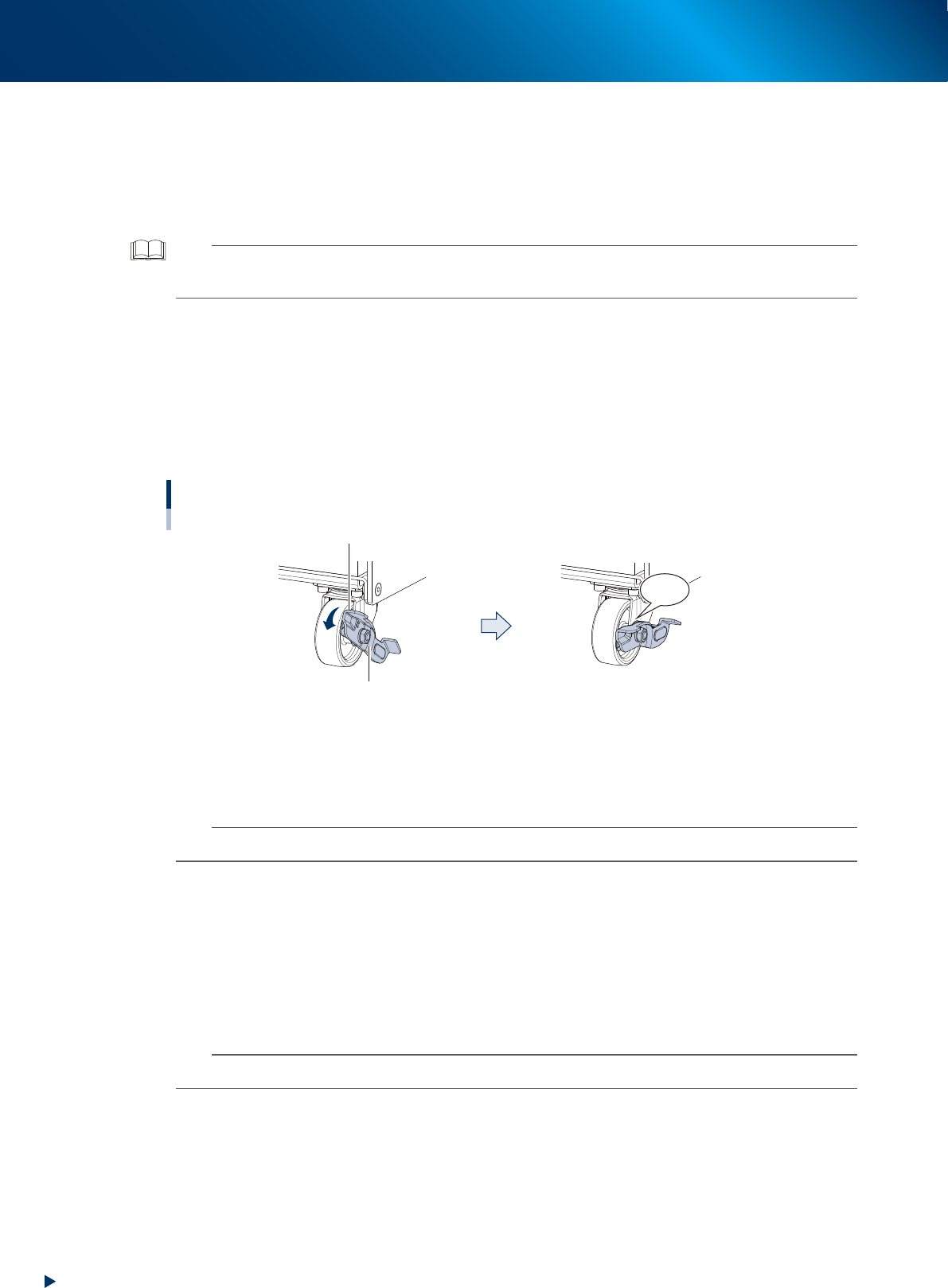

4. 脚轮锁
从贴片机上卸下一次性换料车后，为使料车不致移动，用脚踩脚轮锁的锁杆 ( 下图中所示部位 )，锁定脚轮锁。
退回锁杆，即可松开料车的锁定状态。
脚轮锁
锁定
用脚踩此处
脚轮锁锁杆
25123-KMX-00
5. 料带盘托架
上层的料带盘托架为滑动式，抽出后降低可以放置 7 英寸的料带盘。下层的料带盘可以放置超过 7 英寸的料
带盘，根据料带盘的厚度需要换用料带盘隔板。
n
要点
连续排列 7 英寸料带盘时，请务必使上下两层交错排列。
电源插口
驱动杆式送料器等选购件用的电源插口。
QFP 回收传送带用接口
供 QFP 回收传送带的信号线使用的接口。QFP 回收传送带也使用电源插口。
气密接头
使用喷气工具、吸气工具等选购件时用的气密接头。与连接外形为 Φ4mm 的输气管。
n
要点
气密接头、电源插口，只有一次性换料车安装在贴片机上时才可以使用。
4. 供料部
1-37
第 1 章 各部的名称与功能

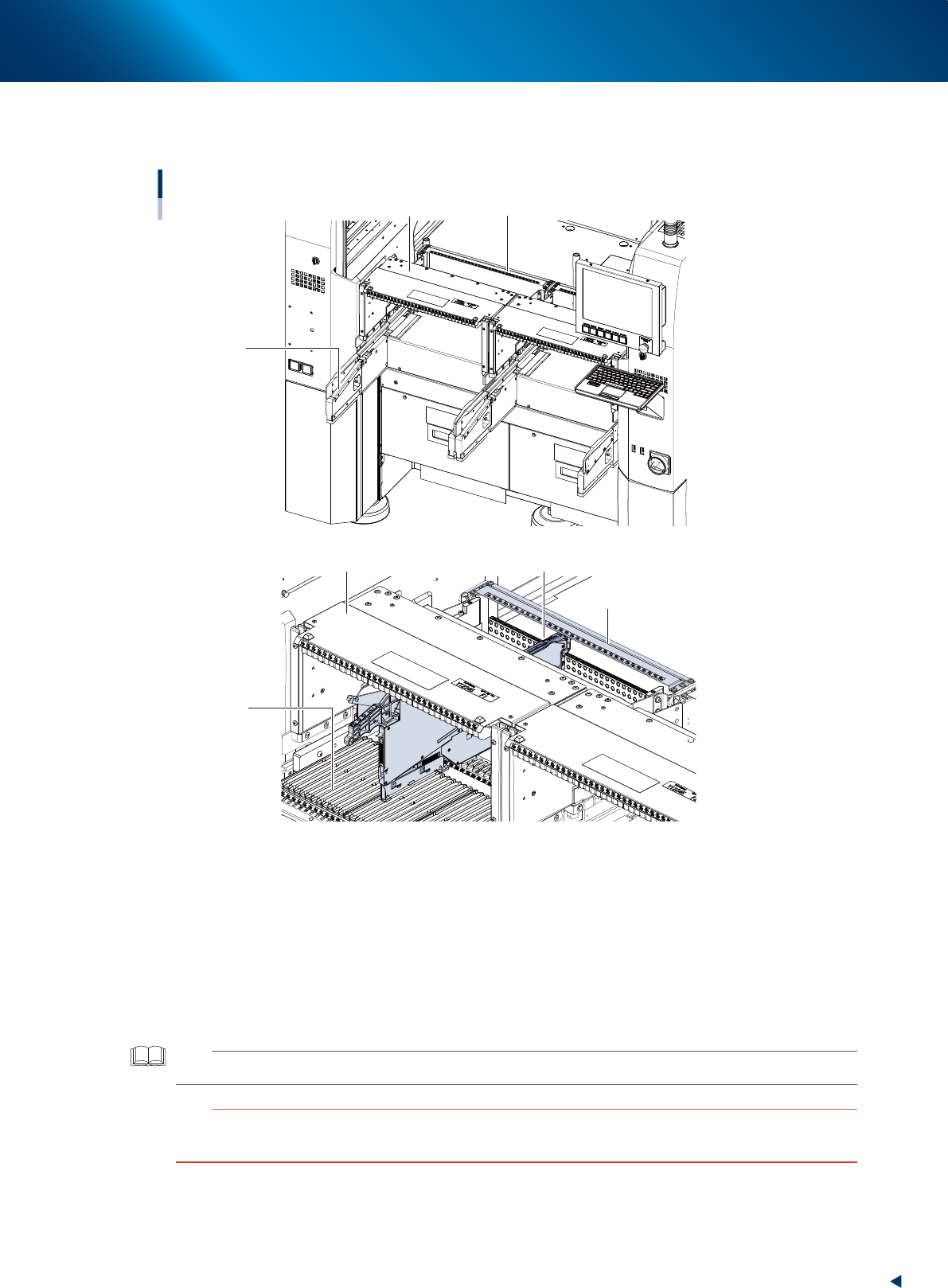

4.2.2 贴片机的料车安装位置
贴片机的料车安装位置在贴片机的前后各有 2 处，最多为 4 处。
料车安装位置
■ 一次性换料车与送料器安装状态
送料器压料盖
料车斜轨
压料盖盖板导槽盖板
压料盖盖板
导槽盖板
送料器架
(一次性换料车)
25124-KMX-00
料车斜轨
将料车安装在贴片机上时使用此料车斜轨。
导槽盖板
导槽盖板封住与贴片机安全机盖直接的间隙，以放置手误入。
此外，导槽盖板背面的送料器导槽与料车的送料器架在安装送料器时可以放置送料器上翘，并对安装后的送
料器从上下两方进行支撑。
进行维护保养时可以拆卸此导槽盖板。
参考
使用 SS 电动送料器时，需要打开导槽盖板才可以安装送料器。
c
注意
送料器架与导轨盖板都粘贴有送料器安装位置编号。
安装时，请务必确认上下的编号是否一致。如果无视上下编号强行插入送料器，会导致发生故障。
压料盖盖板
给送料器安装元件时，因错误安装可能会导致送料器的压料盖上翘。
万一发生送料器压料盖上翘，也可以通过压料盖盖板，防止压料盖与贴装头单元发生碰撞。
