1. 从开机到关机 3-16 第 3 章 从开机到关机 3 e 调整基板压板的位置。 1. 按急停按钮之后，打开贴片机的机盖。 2. 将料车夹固开关向右旋转到“OFF” ，拆下料车。 3. 打开贴片机的安全机盖，根据需要拆下导槽盖板。 4. 用十字螺丝刀拧松基板压板的螺丝 ( 无需拆卸 )。 5. 根据基板的大小与形状，向左或向右移动基板压板调整位置。 6. 固定基板压板。 参考 如下图所示， 基板压板的顶点距传送轨 的距离为 3mm。…
1. 从开机到关机
3-15
第 3 章 从开机到关机
1.6.2 调整基板压板
1
传入基板。

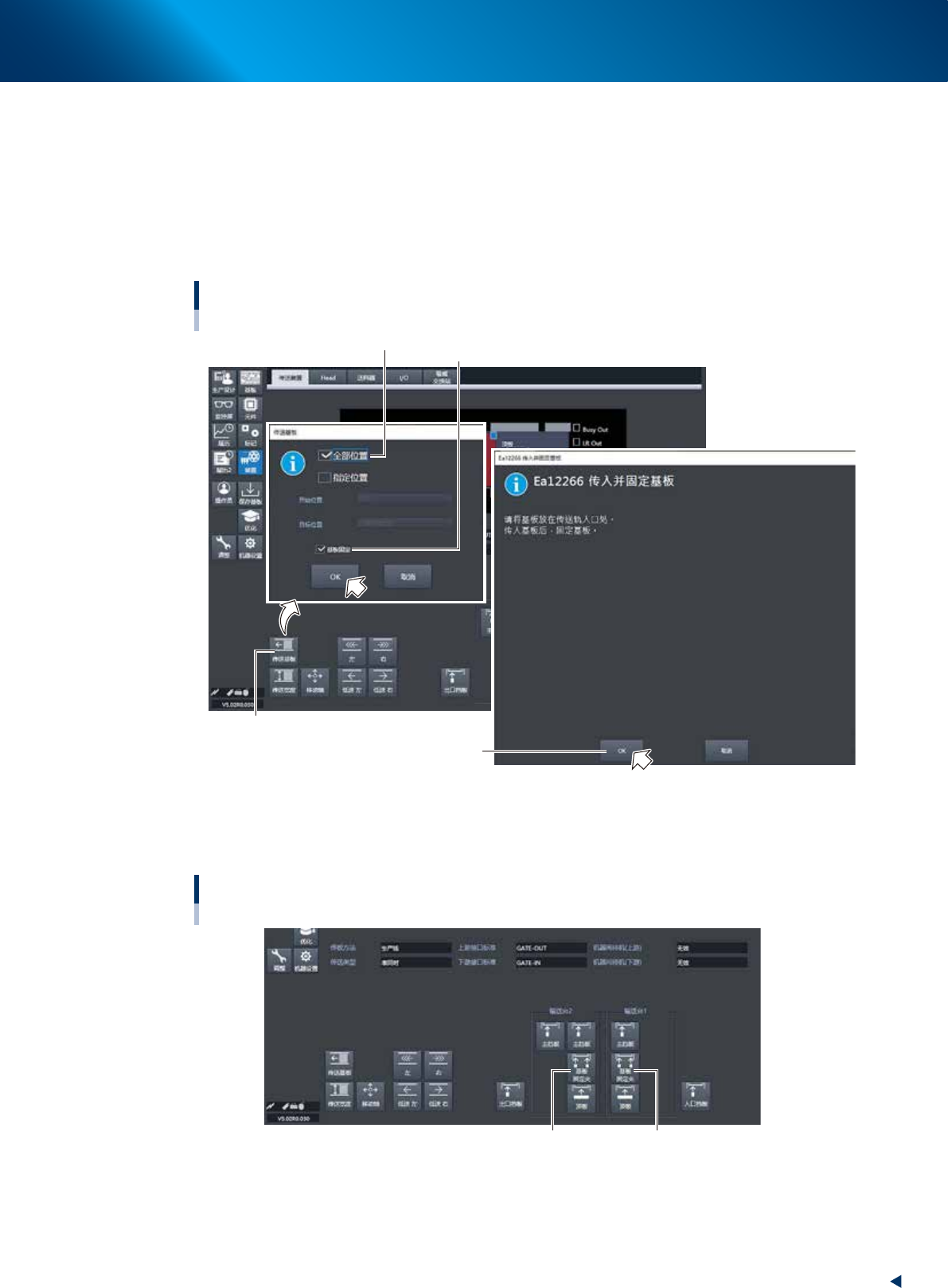

1. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
2. 显示“传送基板”确认画面。确认“全部位置”为勾选状态之后，按 [OK] 按钮。
3. 显示“传入并固定基板”确认画面之后，在贴片机传送轨的入口位置放置基板。
4. 按“传入并固定基板”确认画面的 [OK] 按钮，基板被传入并被固定在贴装工作台 1 的贴装位置。
传入基板
[装置] -“传送装置”画面
[传送基板] 按钮
将基板放在入口位置之后，按[OK] 按钮
勾选“基板固定”
勾选“全部位置”
562310-KMX-00
2
使基板固定夹下降。
在 [ 装置 ] -“传送装置”画面，按对象输送台的 [ 基板固定夹 ] 按钮，使基板固定夹下降。
使基板固定夹下降
[装置] -“传送装置”画面
输送台1 的 [基板固定夹] 按钮输送台2 的 [基板固定夹] 按钮
562311-KMX-00
1. 从开机到关机
3-16
第 3 章 从开机到关机
3
e
调整基板压板的位置。
1. 按急停按钮之后，打开贴片机的机盖。
2. 将料车夹固开关向右旋转到“OFF”，拆下料车。
3. 打开贴片机的安全机盖，根据需要拆下导槽盖板。
4. 用十字螺丝刀拧松基板压板的螺丝 ( 无需拆卸 )。
5. 根据基板的大小与形状，向左或向右移动基板压板调整位置。
6. 固定基板压板。
参考

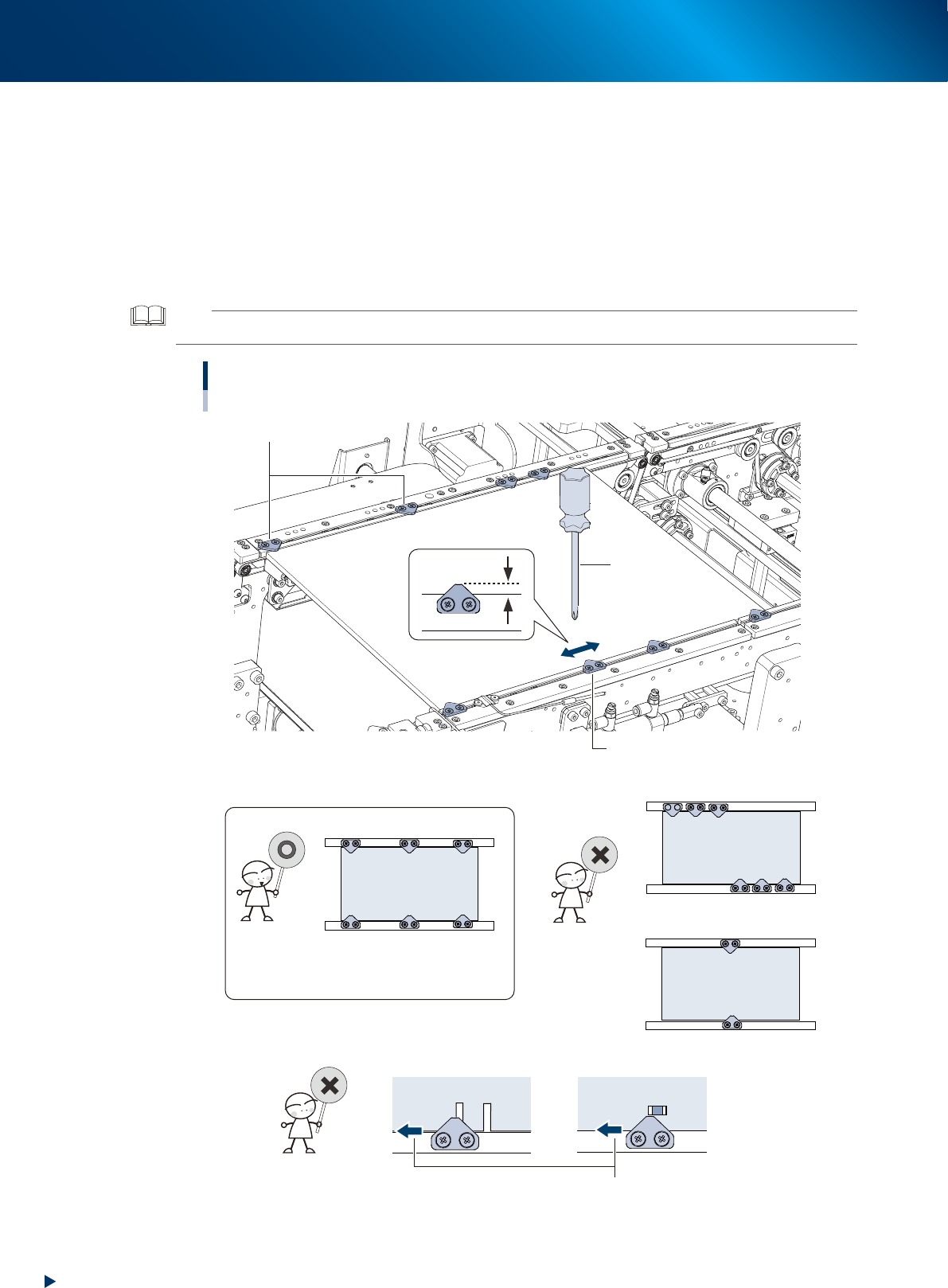

如下图所示，基板压板的顶点距传送轨的距离为 3mm。
3mm
调整基板压板的位置
以贴装工作台1为例
十字螺丝刀
基板压板
拧松螺丝之后移动基板压板
- 基板压板排列不均匀
- 基板压板太靠近元件
■ 调整基板压板位置的要点
- 均匀排列基板压板
- 基板压板附近无切槽等
- 基板压板太少
- 基板压板压在了基板的切槽部
移动基板压板，避开这些部位。
55304-KMX-00
1. 从开机到关机
3-17
第 3 章 从开机到关机
4
继续调整贴装工作台 2 的基板压板位置。
1. 关闭贴片机的导槽盖板和安全盖板。
2. 将料车安装在贴片机上。
3. 解除贴片机的紧急停机状态。
4. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
5. 显示“传送基板”确认画面。确认“全部位置”、“基板固定”为勾选状态之后，按 [OK] 按钮。
6. 显示“传入并固定基板”确认画面之后，按 [OK] 按钮。基板从上游侧贴装工作台 1 被传送到下游侧
贴装工作台 2，并被固定在下游侧贴装工作台 2 的贴装位置。
7. 按照前述 Step2 〜 3 的步骤，调整下游侧贴装工作台 2 的基板压板位置。
5
取出基板。
1. 关闭贴片机的导槽盖板和安全盖板。
2. 将料车安装在贴片机上。
3. 解除贴片机的紧急停机状态。
4. 按 [ 装置 ] -“传送装置”画面的 [ 传送基板 ] 按钮。
5. 显示“传送基板”确认画面。确认“全部位置”为勾选状态之后，按 [OK] 按钮。
6. 显示“传入并固定基板”确认画面之后，按 [OK] 按钮。基板被传送到出口位置。
7. 用手取出基板。
参考
上述说明是在“传送基板”确认画面中选择“全部位置”为例介绍的，也可以勾选“指定位置”之后，在“开始位置”和
“目标位置”中指定“入口 → 上游侧贴装位置”或“上游侧贴装位置 → 下游侧贴装位置”或“下游侧贴装位置 → 出口”，
只进行勾选段的传送。
